5.4 SIPLACE-linjan kytkentä pois päältä
VARO
Suorita ehdottomasti ennen linjan kytkemistä pois päältä seuraavana kuvatut toimenpiteet. 5
5.4.1 Asemien kytkentä pois päältä
Toimi seuraavasti ennen aseman kytkemistä pois päältä:
Lopeta kaikki ladontatoimenpiteet, niin että koneessa ei ole enää yhtään piirilevyä.
Tarkasta, että kaikkien ladontapäiden Z-akselit ovat ylemmässäpäätyasennossaan.
Tarkasta, onko ladontapäissä vielä komponentteja ja poista ne tarvittaessa.
Lopeta asematietokoneen softwaren ajo näytöllä
Asetukset --> Koneasetukset --> Koneen alasajo...
Kun tietokone on ajettu alas, kytke asema pääkytkimellä pois päältä.
5.4.2 SIPLACE Pro:n (Windows) ajon lopettaminen
Mene SIPLACE Pro:n valikkolistan kohtaan Objekti --> Lopetus.
Sulje tietokoneen kaikki muut ohjelmat.
Mene Windows-Start-valikon kohtaan Shut Down.
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Käyttöliittymä
305
5.5 Käyttöliittymä
Käyttöliittymä on jaettu seuraavana kuvattuihin alueisiin.
Esimerkkinä näet käyttöliittymä X4I- koneen "Basic production" (Tuotanto)-näytön.
5

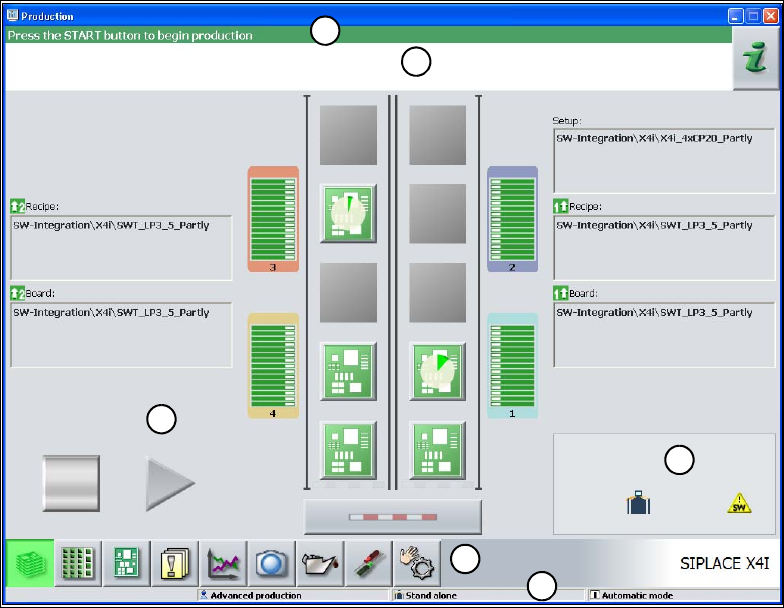

Kuva 5.5 - 1 Käyttöliittymän osa-alueet "Tuotanto"-näytöllä (esimerkissä SIPLACE X4I)
(1) Otsikkorivi
(2) Statuskenttä (status- ja virhenäytöt)
(3) Käsittelyalue / näyttöalue
(4) Kuvakelista
(5) Inforivi
(6) Näyttö konfiguraatiomuutosten ja lisävarusteiden, esim. barcode-käytön esittämiseksi
5.5.1 Statuskenttä
Statuskentässä esitetään koneen nykytila, viimeksi esiintyneet virheet ja seuraavaksi suoritettava
toimenpide.
Statuskentä oikeassa reunassa esitetään tilasta riippuen seuraavat kuvakkeet:
1
2
3
4
5
6
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Käyttöliittymä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
306
(Vihreä) Käynnistää esilläolevan näytön asiayhteyteen liittyvän avun. Kaikki näytöllä olevat käyt-
töelimet kuvaillaan lyhyesti
(Punainen) Käynnistää apujärjestelmän, joka esittää sen hetkisen virheen mahdollisen aiheutta-
jan ja korjaustoimenpiteet (katso kohta 5.6.1
, sivu 313).
Avaa dialogi-ikkunan, jossa esitetään virheen aiheuttaja, virheilmoitusteksti ja virheen ilmaantu-
misen päivämäärä ja kellonaika (katso kohta 5.6.1
, sivu 313). Täältä käsin voi myös pyytää apua
sen hetkiseen virheeseen.
Poista statuskentästä sillä hetkellä näytetyn virheen.
5.5.2 Näyttö- ja käsittelyalue
Tällä alueella esitetään kytkinpinnat toimintojen asettamiseen/laukaisemiseen, yleistietoa piirile-
vystä, varustelusta, valmistuserästä ja muita ohjeita.
Animoitujen ja eri väreillä merkittyjen kohteiden avulla esitetään eri toimintoja tai tiloja (esim. la-
donta, asetuspaikka tyhjä jne.).
Näytöllä "Tuotanto" (perusnäyttö) ilmaistaan tiettyjä käyttötiloja (ladonta, virhe jne.).
Tuotannon pysäytys. Käynnissä oleva ladonta pysäytetään.
Tuotannon jatkaminen. Piirilevyjen ladonta käynnistetään tai sitä jatketaan.
Edistymispalkki
Jokaiselle piirilevylle näytetään, kuinka pitkälle ladonta on edistynyt.
Piirilevy tuotannossa
Järjestelmä on ottanut vastaan piirilevyn ja sille ladotaan komponentteja. PL-kuvake esitetään
tummanvihreänä kytkentäpintana.
Piirilevyn tuotanto pysäytetty
Kun tuotanto on pysäytetty, PL-kuvake esitetään punaisena.
Piirilevy pitää tarkastaa
Kun piirilevy on ulostulohihnalla ja käyttäjän pitää tarkastaa piirilevy, PL-kuvake esitetään keltai-
sena.
