Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät Alkaen ohjelmistoversiosta SR.70x.xx Pai nos 01/2011 Komponenttien uudelleentäyttämin en 343 5.14 Komponenttien uudelleentäyttäminen T ietoa komponenttien uudell…
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Ratavirheiden välttäminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
342
5.13.3 Komponenttikoordinaattijärjestelmä ja noutokulma
5

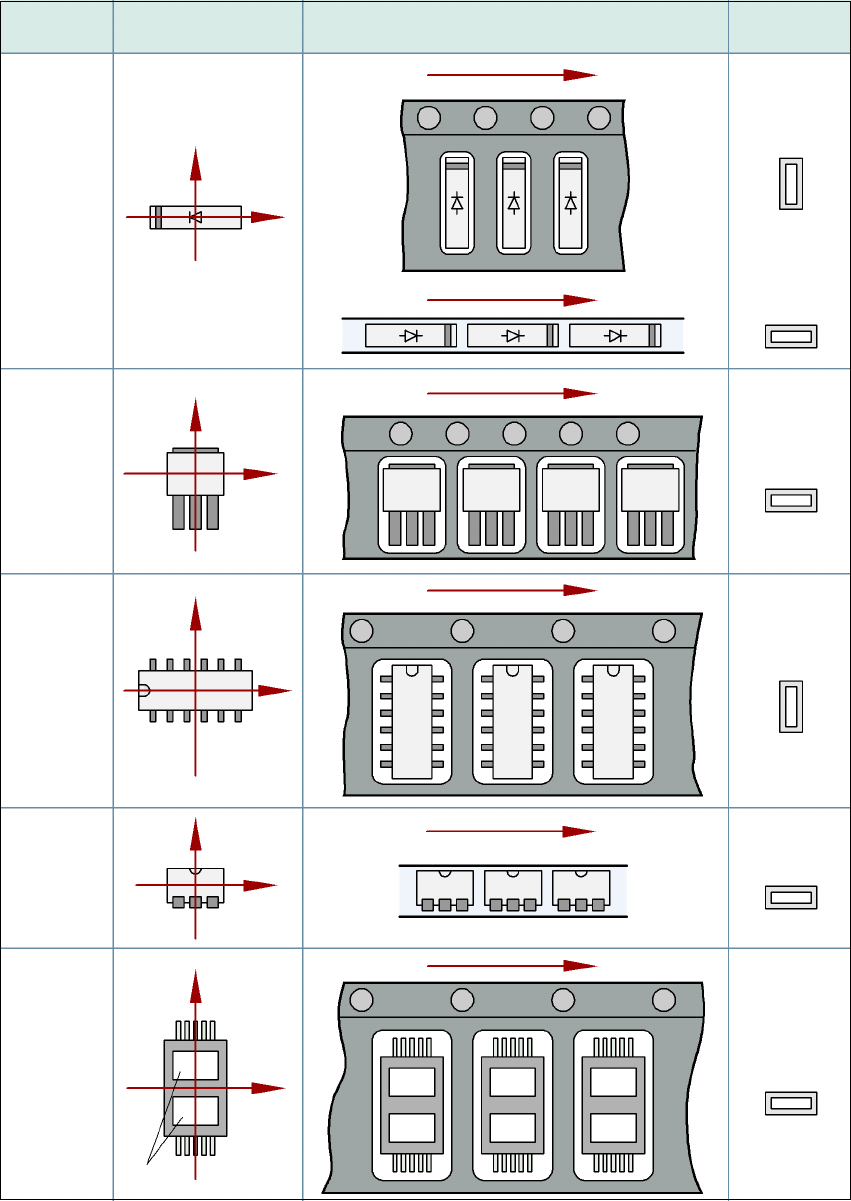

Kuva 5.13 - 1 Komponentin sijainti ja sen noutokulma
Erikoiskom-
ponentti
Tankomaka-
siini:
Chip-
komponentit
polaroitu
0402
2220
Anodi täytyy olla suun-
nattu positiiviseen X-
akseliin.
Kotelotyyppi 0°-määritelmätila
Asento syötössä
Noutokulma/
pipettikulma
Nauha
SOT 23
Tankoma-
kasiini:
Nauha
Nauha
SO-IC
DIL-IC
SOT 194
Nauha
Aukot
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttien uudelleentäyttäminen
343
5.14 Komponenttien uudelleentäyttäminen
Tietoa komponenttien uudelleentäyttämiseen Barcode:lla tai ilman saat Online-ohjeista.
→ Huomioi nauhasyöttömoduulien yhteydessä, että jatkat uutta nauhaa oikealla hetkellä, jotta
syöttömoduulit eivät tyhjenny.
→ Älä tosin jatka nauhoja liian aikaisin, sillä jatkamisen jälkeen kelatessasi vanhan nauhan
pään uuteen kelaan voi olla, että uuden nauhan kela tulee liian täyteen, nauha luistaa kelasta
ja tarttuu kiinni. Tämä aiheuttaisi tietyissä tapauksissa noutovirheitä ja kohonneita seisokki-
aikoja.
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Komponenttivaunun telakointi tai irrottaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
344
5.15 Komponenttivaunun telakointi tai irrottaminen
5.15.1 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
VAROITUS 5
Turvallisuussyistä (puristumisvaara) komponenttivaunun saa telakoida tai irrottaa vain yksi ihmi-
nen.
5
Kuva 5.15 - 1 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
(1) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 1
(2) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 2
(3) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 3
(4) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 4
(T) Piirilevyn kuljetussuunta
