Käyttöohje SIPLACE X-sarja Asemalaajennukset Alkaen ohjelmistoversiosta SR.70x.xx P ainos 01/2011 3D-Koplanariteettisensori 411 6.9 3D-Koplanariteettisensori Artikkeli-nro. 001 1991 9-xx 3D-koplanari teettisensori 6.9.1 …
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Multicolor-piirilevykamera, tyyppi 24, digitaalinen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
410
6.8.2 Tekniset tiedot
6
6.8.3 Valaistuslajit
Multicolor-piirilevykameraan voidaan valita seuraavat valaistuslajit:
– Valkoinen valaistus
Tätä valaistuslajia käytetään vakiopiirilevyille, joissa on tinatut merkit.
– Vinovalo sininen
Tällöin voidaan kirkkaalla perusmateriaalilla olevilla kiiltävillä kohdistusmerkeillä kuten kera-
miikka tai CEM useimmissa tapauksissa saavuttaa selvä kontrastin parannus. Myöskin juo-
tepysäytyslakalla peitetyt vaalealla taustalla olevat kohdistusmerkit saadaan paremmin
tunnistettua.
– Infrapunavalaistus
Tämän valaistuslajin käyttö on erityisen hyvin harkittua merkeille, jotka on peitetty juotepy-
säytyslakalla tai ovat joustomateriaalilla. Keramiikalla olevien hopea/platina-merkkien yhtey-
dessä voidaan saavuttaa mahdollinen tunnistuksen parannus, mikä tulisi tarkistaa
koekeskityksellä/-ladonnalla.
6.8.4 Kohdistusmerkki- ja mustepiste-arviointiperusteet
Kohdistusmerkki- ja mustepiste-arviointiperusteet on kuvattu kohdissa 3.8.6 ja 3.8.7, sivulla 168.
Näkökenttä 5,7 x 5,7 mm²
Polttopistetason etäisyys 28 mm
Valaistuslaji Päältä tuleva valo (5 vapaasti ohjelmoitavaa tasoa)
Hyväksytty-merkin koko 0,3 mm - 2,5 mm sivunpituus kun PL-kuljetustoleranssi on ± 1,0
mm
sivunpituus - 3,0 mm asti kun PL-kuljetustoleranssi on < 1,0 mm
Hylätty-merkin koko Sivunpituus 0,3 mm - 3,0 mm
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 3D-Koplanariteettisensori
411
6.9 3D-Koplanariteettisensori
Artikkeli-nro. 00119919-xx 3D-koplanariteettisensori
6.9.1 Turvallisuusohjeita
Sensori toimii puolijohdelaserilla, jonka aallonpituus on 660 nm (näkyvä/punainen).
Maksimi optinen lähtöteho on 60 mW.
Sensorin luokitus on laserluokka 3B.
– Noudata sensoria käytettäessä asiaa koskevia VDE 0837:n määräyksiä "Laserlaitteiden sä-
teilyturvallisuus" ja Saksassa voimassa olevaa työtuvallisuusmääräystä "Lasersäteily" (BGV
B2).
– Noudata lisäksi oman maasi työturvallisuusmääräyksiä!
Sensorin kotelossa on seuraavat ohjekilvet etu- ja takapuolella:
6
Kuva 6.9 - 1 Laserluokka 3B -merkintä sensorin ikotelossa
Altistuminen lasersäteilylle on vaarallista silmille ja erityistapauksissa myös iholle.
VAROITUS 6
– 3D-koplanariteettisensori ei ole integroituna HÄTÄ-SEIS -piiriin.
– HÄTÄ-SEIS -piiriä ei saa deaktivoida.
– 3D-koplanariteettisensoria saa käyttää vain ladonta-automaatin sisällä.
– Vain valtuutetut henkilöt saavat avata optisen anturin kotelon.
– Korjausta ja huoltoa varten anturit on joka tapauksessa lähetettävä ASM Assembly Systems
GmbH & Co. KG:lle.
LASERSÄTEILY
ÄLÄ OLTISTU SÄTEILYLLE
LASERLUOKKA 3B
DIN EN 60825-1
Asemalaajennukset Käyttöohje SIPLACE X-sarja
3D-Koplanariteettisensori Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
412
6.9.2 Automaatin varustus W216 -varoituskilvellä
VAROITUS 6
– Kun koplanaariteetti-lasermoduuli asennetaan, automaatti on luokiteltava laserluokka 2:een.
– Tee se varustamalla automaatti varoitusmerkinnällä W216 "Laserluokka 2", artikkeli-nro.
03010316-xx.
– Liimaa varoituskilpi W216 koneen verhoukseen pääkytkimen viereen (katso pos. W216 ku-
vassa 6.9 - 2).
6
Varoituskilpi W216 "Laserluokka 2" koneen verhoilussa pääkytkimen vieressä
artikkeli-nro. 03010316-01 (lukumäärä automaattia kohden: 1)
6

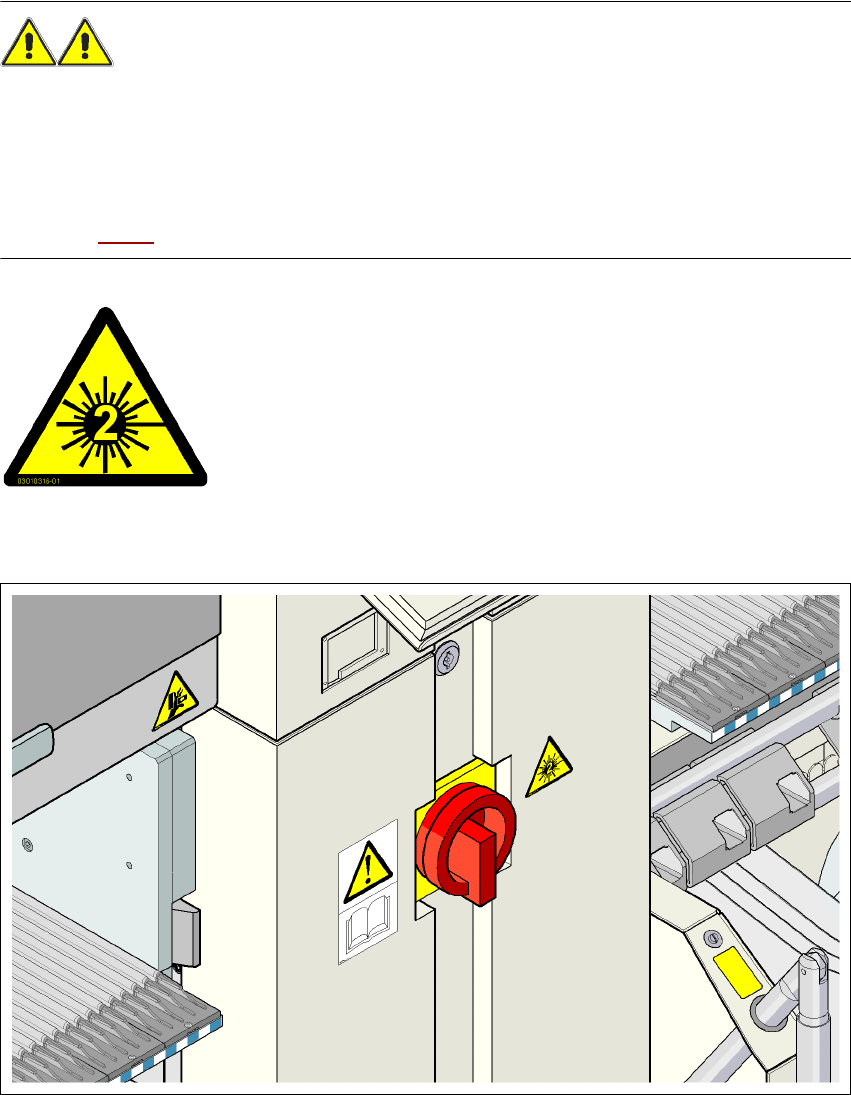

Kuva 6.9 - 2 Varoituskilpi W216 pääkytkimen vieressä
6
6
6
6
LASERSÄTEILY!
Älä katso säteeseen
Laserluokka 2
