Asemalaajennukset Käyttöohje SIPLACE X-sarj a Matrix-Tray-Changer Alkaen ohjelmistov ersiosta SR.70x.xx Painos 01/2011 400 6.3.5 X4-automaatin mit at MTC:n kanssa 6 6 Kuva 6.3 - 3 X4-automaatin mitat matrix-tray-changeri…
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Matrix-Tray-Changer
399
6.3.4.2 Käyttölaitteet
6
Kuva 6.3 - 2 Matrix-Tray-Changer , takasivu
(1) Pääkytkin
(2) HÄTÄ-SEIS-painike
(3) 1-torni maks. 30 tasomakasiinikannattimen nostettavaksi (60 JEDEC-tarjottimeen saakka)
(4) 2-torni maks. 40 tasomakasiinikannattimen nostettavaksi (40 JEDEC-tarjottimeen saakka)
(5) Matrix-Tray-Changer:in korkeudensäätöveivin asetuskohta
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Matrix-Tray-Changer Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
400
6.3.5 X4-automaatin mitat MTC:n kanssa
6
6

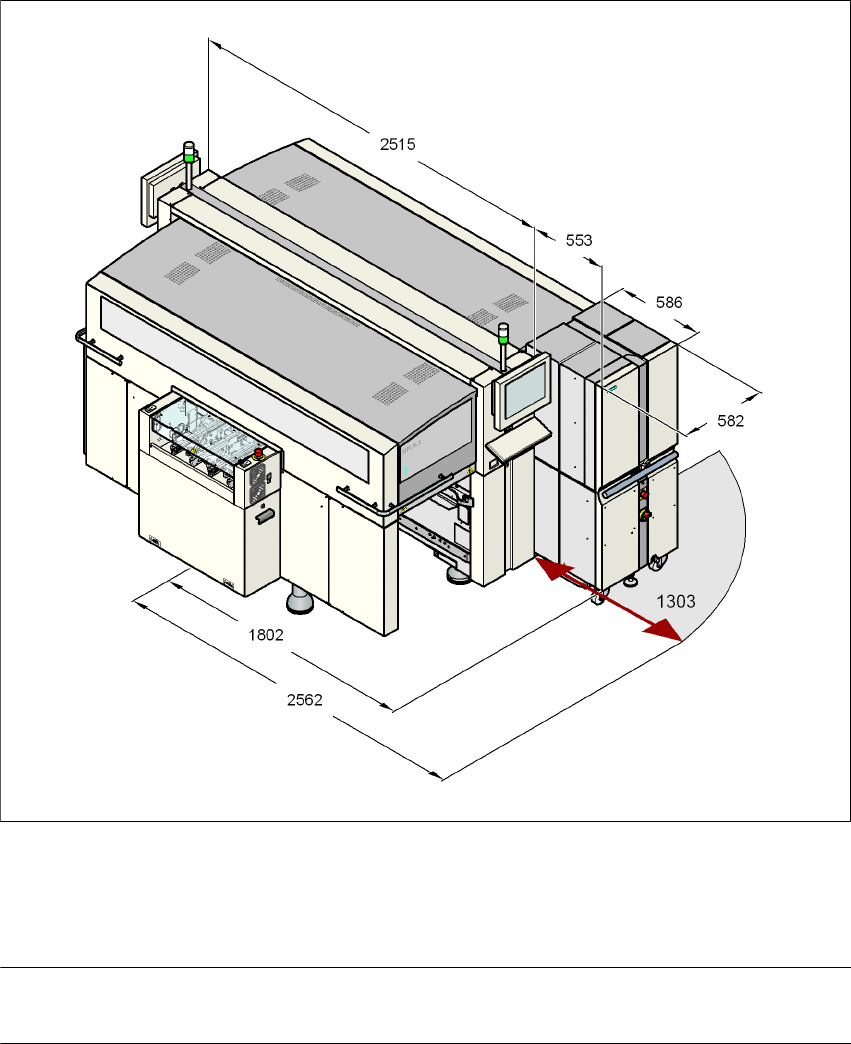

Kuva 6.3 - 3 X4-automaatin mitat matrix-tray-changerin kanssa millimetreissä
6
OHJE 6
Asetuspaikoilla 2 ja 4 voidaan komponenttivaunun sijaan telakoida myös matrix-tray-changer.
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Matrix-Tray-Changer
401
6.3.6 X3-automaatin mitat MTC:n kanssa
6
6
6
6
Kuva 6.3 - 4 X3-automaatin mitat matriisi-tarjotin-vaihtajan kanssa millimetreissä
OHJE 6
Asetuspaikoilla 2 ja 4 voidaan komponenttivaunun sijaan telakoida myös matrix-tray-changer.
