Kuva 4.3 - 22 Merkkilamppujen asennus
(1) Merkkilamppu
(2) Reikä merkkilampulle
(3) Reikä lukitusruuville
4.3.15 Monitorien kiinnitys
→ Kiinnitä monitorit ja kytke kaapelit.
→ Tarkasta kaapeliliitokset
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
270
4.3.16 Koneen jalkojen ja kiinteän PL-kuljettimen reunojen etäisyysmitat
4.3.16.1 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän oikean reunan etäisyysmitat
4

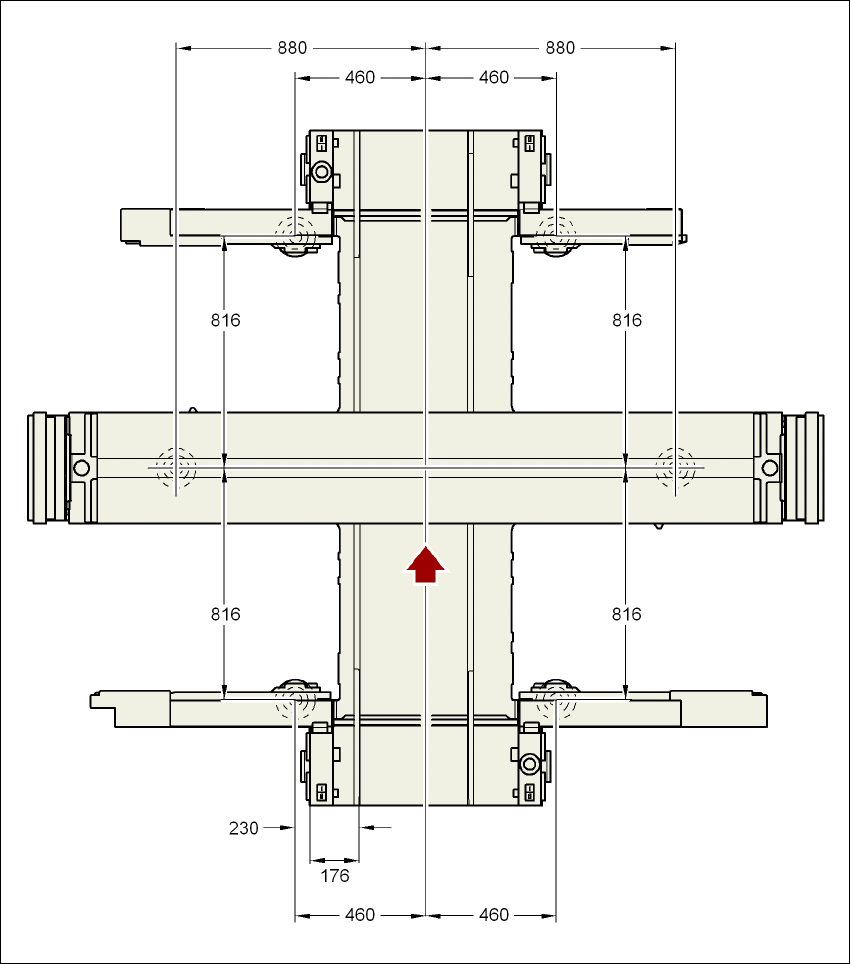

Kuva 4.3 - 23 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän oikean reunan etäisyysmitat millimetreinä
- vakiokuljetusleveys
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
271
4.3.16.2 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän vasemman reunan
etäisyysmitat
4

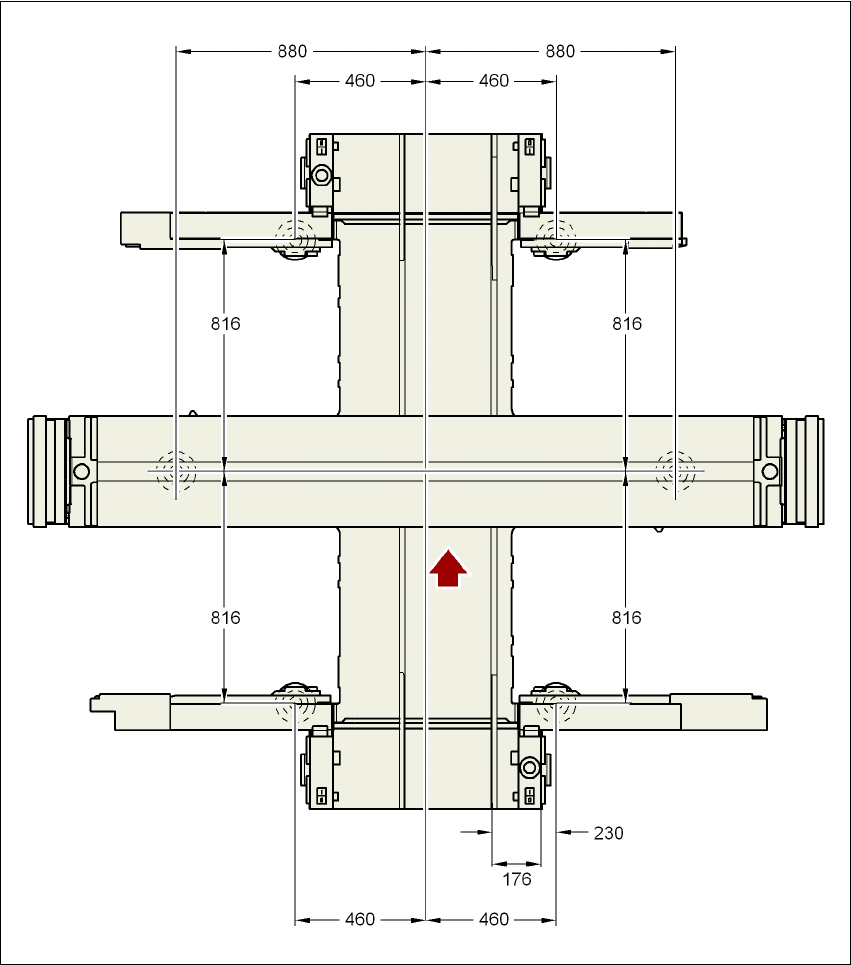

Kuva 4.3 - 24 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän vasemman reunan etäisyysmitat millimetreinä
- vakiokuljetusleveys
