Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 X-syöttömoduulit 181 3.9.2.8 Nauhansyöttömoduuli 56 mm X 3 Kuva 3.9 - 10 Nauhansyöttömoduuli 56 mm X 3 3 3 Nauhans…
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
X-syöttömoduulit Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
180
3.9.2.7 Nauhansyöttömoduuli 44 mm X
3

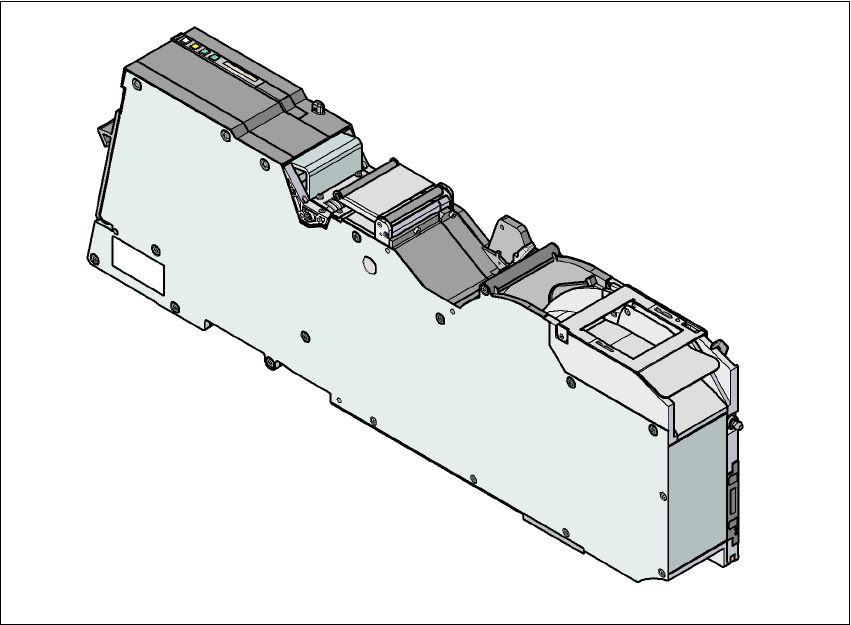

Kuva 3.9 - 9 Nauhansyöttömoduuli 44 mm X
3
3
3
3
Nauhansyöttömoduuli 44 mm X Artikkeli-Nr. 00141275-xx
Nauhansyöttömoduuli 44 mm X liitosanturilla Artikkeli-Nr. 00141295-xx
Leveys 58,0
Varaa syöttömoduuliasetuspaikkoja 5
Syöttöaskelluspituudet 4 mm:stä 52 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 X-syöttömoduulit
181
3.9.2.8 Nauhansyöttömoduuli 56 mm X
3
Kuva 3.9 - 10 Nauhansyöttömoduuli 56 mm X
3
3
3
Nauhansyöttömoduuli 56 mm X Artikkeli-nro. 00141276-xx
Nauhansyöttömoduuli 56 mm X liitosanturilla Artikkeli-nro. 00141296-xx
Leveys 69,8
Varaa syöttömoduuliasetuspaikkoja 6
Syöttöaskelluspituudet 4 mm:stä 64 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
X-syöttömoduulit Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
182
3.9.2.9 Nauhansyöttömoduuli 72 mm X
3
Kuva 3.9 - 11 Nauhansyöttömoduuli 72 mm X
3
3
3
Nauhansyöttömoduuli 72 mm X Artikkeli-nro. 00141277-xx
Nauhansyöttömoduuli 72 mm X liitosanturilla Artikkeli-nro. 00141297-xx
Leveys 81,6
Varaa syöttömoduuliasetuspaikkoja 7
Syöttöaskelluspituudet 4 mm:stä 80 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika auto-
maatissa
≤ 8 s
