Käyttöohje SIPLACE X-sarja Asemalaajennukset Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja 363 Pipettia semasta on kaksi vers iota , yksi SIPLACE X4/X3/X2 :lle ja yksi SIPLAC E X4I:lle. Pipettiase- …
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
362
6.1.2 Pipetinvaihtaja SIPLACE MultiStar:ille ja SpeedStar:ille
Artikkeli-nro. 00119741-xx Pipetinvaihtaja CPP, X-sarja
6

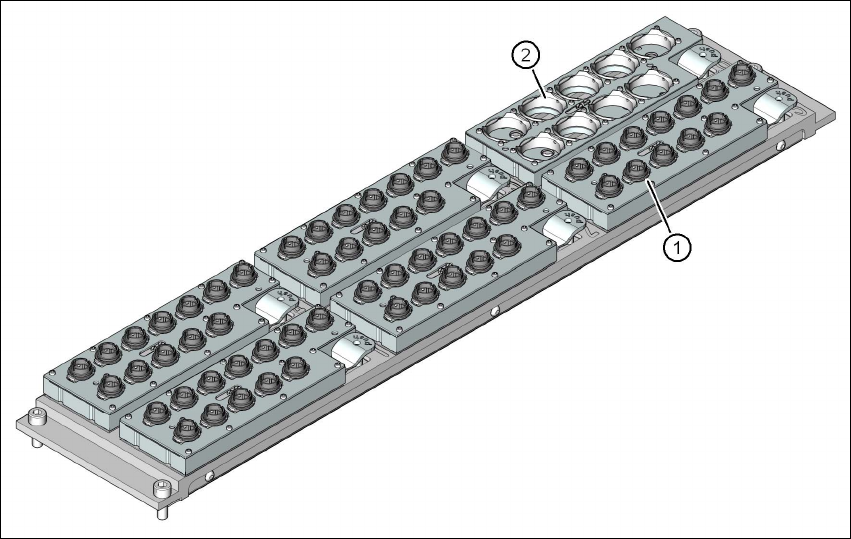

Kuva 6.1 - 10 Pipetinvaihtaja SIPLACE MultiStar:ille ja SpeedStar:ille
(1) Pipettimakasiini 20xx-pipeteille
(2) Pipettimakasiini 28xx-pipeteille
6.1.2.1 Kuvaus
Tätä pipetinvaihtajaa voi käyttää sekä CPP-pään että myös C&P20-pään yhteydessä. Makasiinit
ovat yhteisellä kannatinlevyllä. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty
4:llä painonapilla. Jokaisessa makasiinissa olevan kahden kohdistusmerkin avulla määritetään
tarkka positio. Makasiinin kunnollista istuvuutta pipetinvaihtajan kannatinlevyn päällä valvotaan
mikrokytkimien avulla, jotta vältyttäisiin ladontapään törmäykseltä mahdollisesti koholla olevaan
makasiiniin. Jokaisen 6:en makasiinipaikan tulee olla täytettynä, koska makasiinin puuttuessa tai
istuvuuden ollessa huono, turvapiiri pysäyttää automaatin. Pipetinvaihtaja tunnistaa lisäksi pipet-
timakasiinin koodauksesta, onko kyseessä 20xx-pipettimakasiini tai 28xx-pipettimakasiini CPP-
päälle vai 10xx-makasiini C&P20-päälle.
Jos käytössä on SpeedStar, sille ei saa asettaa MultiStar:in pipettimakasiinejä.
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
363
Pipettiasemasta on kaksi versiota, yksi SIPLACE X4/X3/X2:lle ja yksi SIPLACE X4I:lle. Pipettiase-
malla voi puhalta pois komponentteja MultiStar:in tai SpeedStar:in pipeteistä. Siellä voi vetää irti
sekä MultiStar:in että myös SpeedStar:in pipettejä ja heittää ne pipettien poisheittosäiliöön.
Taul. 6.1 - 1 CPP-pipetinvaihtajan konfiguraatiot
6
6
6
Pipettimakasiini 20xx-pipeteille 6
6

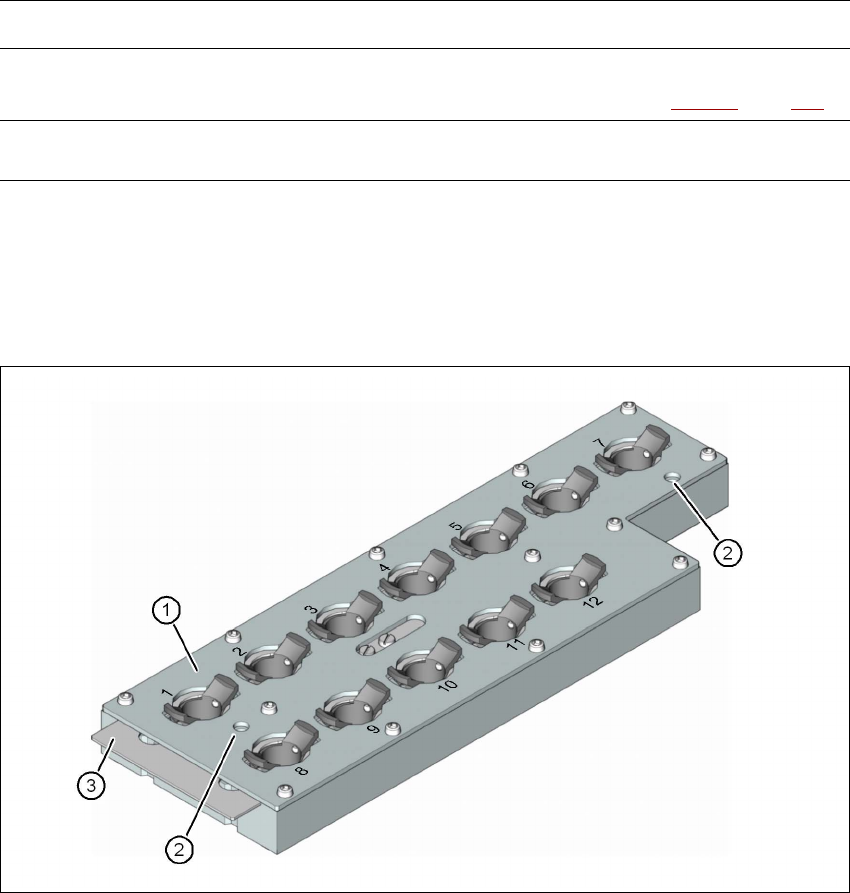

Kuva 6.1 - 11 Pipettimakasiini 20xx-pipeteille - lukituslevy avattuna
(1) 12 pipettipaikkaa 20xx-pipeteille
(2) Kohdistusmerkit (näkyvissä vain lukituslevyn ollessa avattuna)
(3) Lukituslevy
6
6
6
Ladontapää Pipettimakasiini Huomautus
CPP-pää
5 makasiiniä 20xx-pipeteille vakiokonfiguraatio
1 makasiini 28xx-pipeteille (katso kuva 6.1 - 10
, sivu 362)
C&P20-pää
6 makasiiniä 10xx-, 11xx- tai 12xx-
pipeteille
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
364
Pipettimakasiini 28xx-pipeteille 6
6

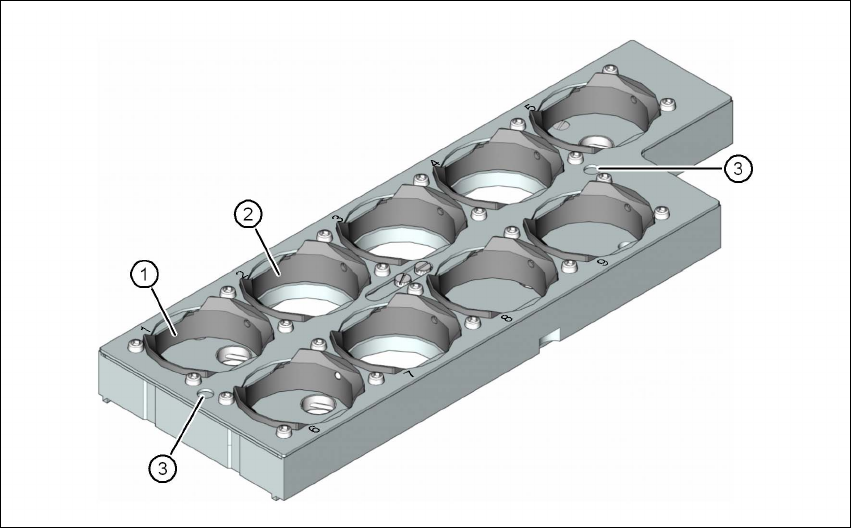

Kuva 6.1 - 12 Pipettimakasiini 28xx-pipeteille
(1) 5 pipettipaikkaa 28xx-pipeteille, pipetin maks. pituus 12,5 mm
(paikkanumerot 1, 5, 6, 8 ja 9)
(2) 4 pipettipaikkaa 28xx-pipeteille, pipetin maks. pituus 16,5 mm
(paikkanumerot 2, 3, 4 ja 7)
(3) Kohdistusmerkit (näkyvissä vain lukituslevyn ollessa avattuna)
