Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarj a Portaalijärjestelmä Alkaen ohjelmist oversiosta SR.70x.xx Painos 01/2011 142 3.6.1.3 X3-automaatin port aalien sijainti 3 Kuva 3.6 - 3 X3-automaatin portaalien sijai…
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Portaalijärjestelmä
141
3.6.1.2 X4-automaatin portaalien sijainti
3

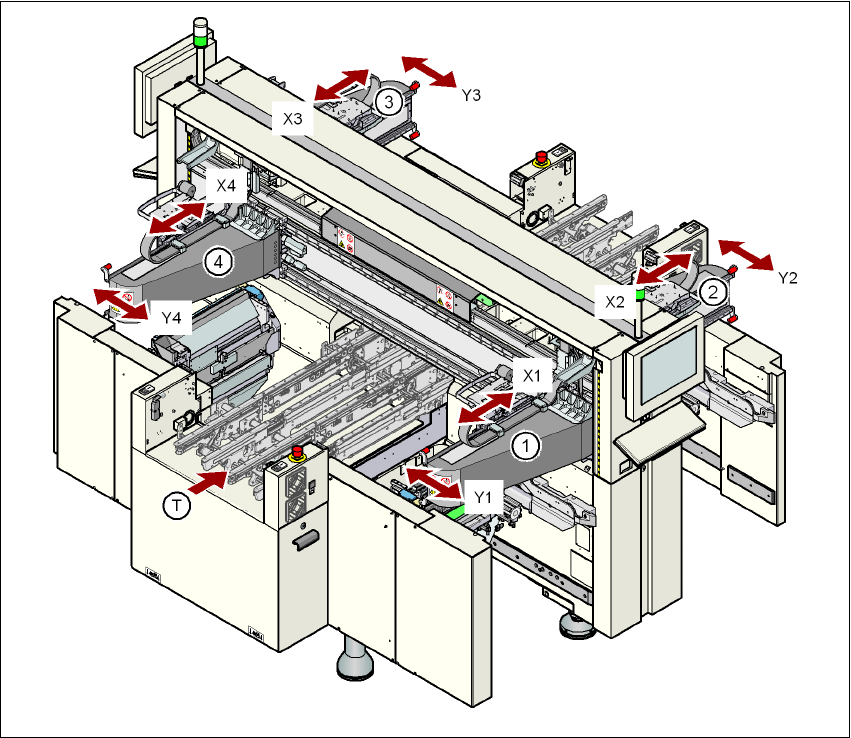

Kuva 3.6 - 2 X4-automaatin portaalien sijainti
a, s, d, f (Portaali 1, portaali 2, portaali 3, portaali 4)
X1 X-akseli, portaali 1
Y1 Y-akseli, portaali 1
X2 X-akseli, portaali 2
Y2 Y-akseli, portaali 2
X3 X-akseli, portaali 3
Y3 Y-akseli, portaali 3
X4 X-akseli, portaali 4
Y4 Y-akseli, portaali 4
(T) Piirilevyn kuljetussuunta
Ladonta-alue 2
Ladonta-alue 1
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Portaalijärjestelmä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
142
3.6.1.3 X3-automaatin portaalien sijainti
3
Kuva 3.6 - 3 X3-automaatin portaalien sijainti
a, d, f (Portaali 1, portaali 3, portaali 4)
X1 X-akseli, portaali 1
Y1 Y-akseli, portaali 1
X3 X-akseli, portaali 3
Y3 Y-akseli, portaali 3
X4 X-akseli, portaali 4
Y4 Y-akseli, portaali 4
(T) Piirilevyn kuljetussuunta
Ladonta-alue 2
Ladonta-alue 1
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Portaalijärjestelmä
143
3.6.1.4 X2-automaatin portaalien sijainti
3
Kuva 3.6 - 4 X2-automaatin portaalien sijainti
a, d (Portaali 1, Portaali 3)
X1 X-akseli, portaali 1
Y1 Y-akseli, portaali 1
X3 X-akseli, portaali 3
Y3 Y-akseli, portaali 3
(T) Piirilevyn kuljetussuunta
Portaalijärjestelmä on ulkona toimintaryhmistä
– X-akseli ja
– Y-akseli asennettu.
Ladonta-alue 2
Ladonta-alue 1
