Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät Alkaen ohjelmistoversiosta SR.70x .xx Painos 01/2011 Käyttöliittymä 309 5 Kuva 5.5 - 3 Käyttöliittymän näyttö "Kuljettimet, ko mponentit ja pipetit" (e…
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Käyttöliittymä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
308
5.5.4 Asemasoftwaren käyttö sen eri näytöillä
Useimmat niistä näytöistä, jotka voi kuvakelistan (katso kohta 5.5.3, sivu 307) avulla kutsua näy-
tölle, on varustettu käyttöliittymän oikeassa reunassa olevalla pystysuoralla lisä-kuvakelistalla,
josta voi kutsua alinäyttöja ja toimintoja.
OHJE
Yksittäisten toimintojen yksityiskohtaisen kuvauksen löydät Online-avusta. 5
Esimerkki:"Kuljettimet, komponentit ja pipetit" -näyttö
Klikkaa kuvakelistan kuvaketta "Kuljettimet, komponentit ja pipetit" .
Näytölle avautuu seuraava näyttö:
Live-kuva ladon-
nan aikana
Yksittäisten kameroiden live-kuvien näyttö.
Vasta käyttötasolta "Advanced production" (Laajennettu tuotanto)
alkaen:
Vision-vedosten näyttö ja tallennus.
Sensorien ja toi-
mintojen tarkas-
tus
Sisältää testausta ja diagnooseja koskevaa informaatiota ja toimin-
tija.
Koneen Start-painikkeen toiminnan asetus
Käytettävissä vasta käyttötasolta "Laajennettu tuotanto" alkaen:
kokonaisreferenssiajo, C&P20A-pään toimintojen testaus.
Yksittäistoiminnat ja ja jatkuvat ajot. Jokaista portaalia ohjataan
erikseen.
Service Service-Tools.
Käytettävissä vasta käyttötasolta "Machine service" (Asiakas) al-
kaen. SIPLACE ladonta-automaatin asetus ja kalibrointi, embed-
ded software -versioiden download:us, kokonaiskoneen kalibrointi
ja konfigurointi.
Kuvake Näyttö Kuvaus
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Käyttöliittymä
309
5

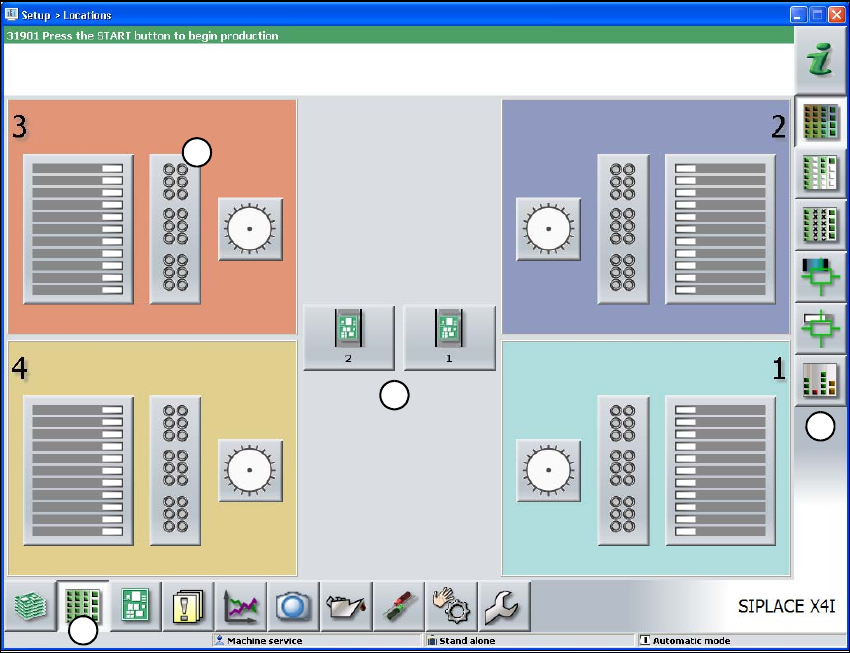

Kuva 5.5 - 3 Käyttöliittymän näyttö "Kuljettimet, komponentit ja pipetit" (esimerkissä SIPLACE X4I)
(1) Kuvakelista (kytkentäpinta "Kuljettimet, komponentit ja pipetit")
(2) Näytön "Kuljettimet, komponentit ja pipetit" pystysuora kuvakelista
(3) Ladonta-alue 4:llä portaalilla
(4) Portaalin 3 pipettienvaihdon kytkentäpinta
Klikkaa esim. portaalin 3 pipettienvaihtoa (kytkentäpinta 4), voidaksesi tarkastaa pipettikonfi-
guraation
1
2
3
4
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Käyttöliittymä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
310
Esiin tulee seuraava näyttö
5

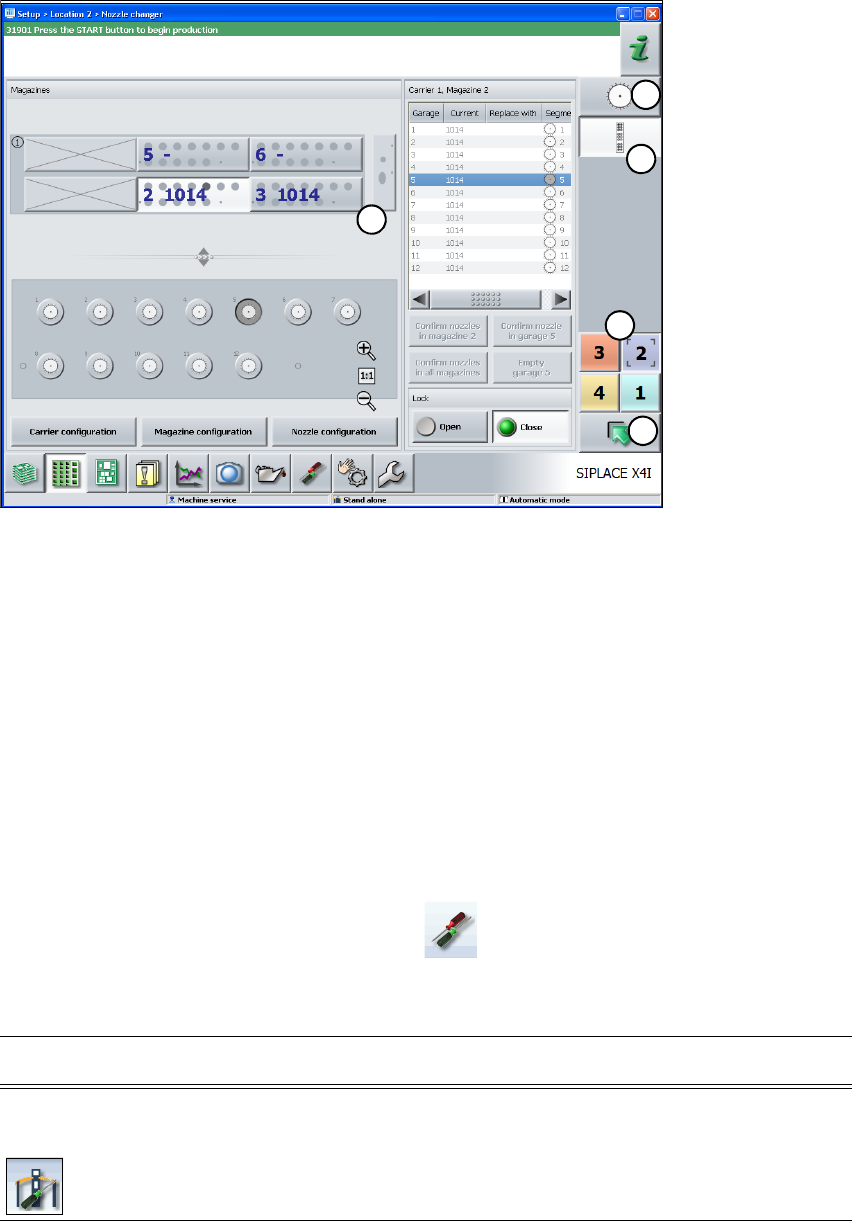

Kuva 5.5 - 4 Käyttöliittymän näyttö "Pipettivaihtaja" (esimerkissä SIPLACE X4I)
(1) Pystysuora kuvakelista "Pipettivaihtaja"
(2) Käsittettelyalue "Pipettivaihtaja"
(3) Kytkentäpinta "Yksi taso ylemmäs", takaisin edelliseen tasoon palaamiseksi (tässä:"Kuljetti-
met, komponentit ja Pipetit" -näyttö, katso edellinen kuva)
(4) Kytkentäpinnat suoraan toiseen portaaliin vaihtamiseksi
(5) Kytkentäpinta suoraan näyttöön "Pää-konfiguraatio" vaihtamiseksi
5.5.5 Asetukset
Näytöllä "Asetukset" voi muuttaa eri käyttäjäasetuksia, softwareoptioita ja koneoptioita.
Klikkaa kuvakelistan "Asetukset"-kuvaketta .
Oikeassa reunassa näytetään lisä-kuvakelista. Seuraavassa taulukossa on kuvattu lyhyesti ku-
vakkeett ja asetukset.
1
5
2
3
4
Kuvake Asetukset Kuvaus
Kone-
asetukset
Vain tasoille "Advanced production" (Laajennettu tuotanto), "Ma-
chine service" (Asiakas) " tai "Service SIPLACE".Käyttötavan ja
optioiden (esim. ajo-optioiden) asetus.
Koneen alasajo.
Vaihto käyttöjärjestelmään.
