Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot

Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 X-syöttömoduulit

183

3.9.2.10 Nauhansyöttömoduuli 88 mm X

Kuva 3.9 - 12 Nauhansyöttömoduuli 88 mm X

Nauhansyöttömoduuli 88 mm X Artikkeli-nro. 00141278-xx

Nauhansyöttömoduuli 88 mm X liitosanturilla Artikkeli-nro. 00141298-xx

Leveys 105,2 mm

Varaa syöttömoduuliasetuspaikkoja 9

Syöttöaskelluspituudet 4 mm:stä 96 mm:iin 4 mm - askelin

Nauhanvaihtoaika < 45 s

Esivarustellun syöttömoduulin vaihtoika auto-

maatissa

≤ 8 s

Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja

X-syöttömoduulit Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011

184

3.9.3 Linear Dipping Unit X (LDU X)

Artikkeli-nro. 00117011-xx Linear Dip -moduuli Flux / LDU-X:lle

Artikkeli-nro. Dip-levyt, katso kohtaa 3.9.3.5

, sivu 186

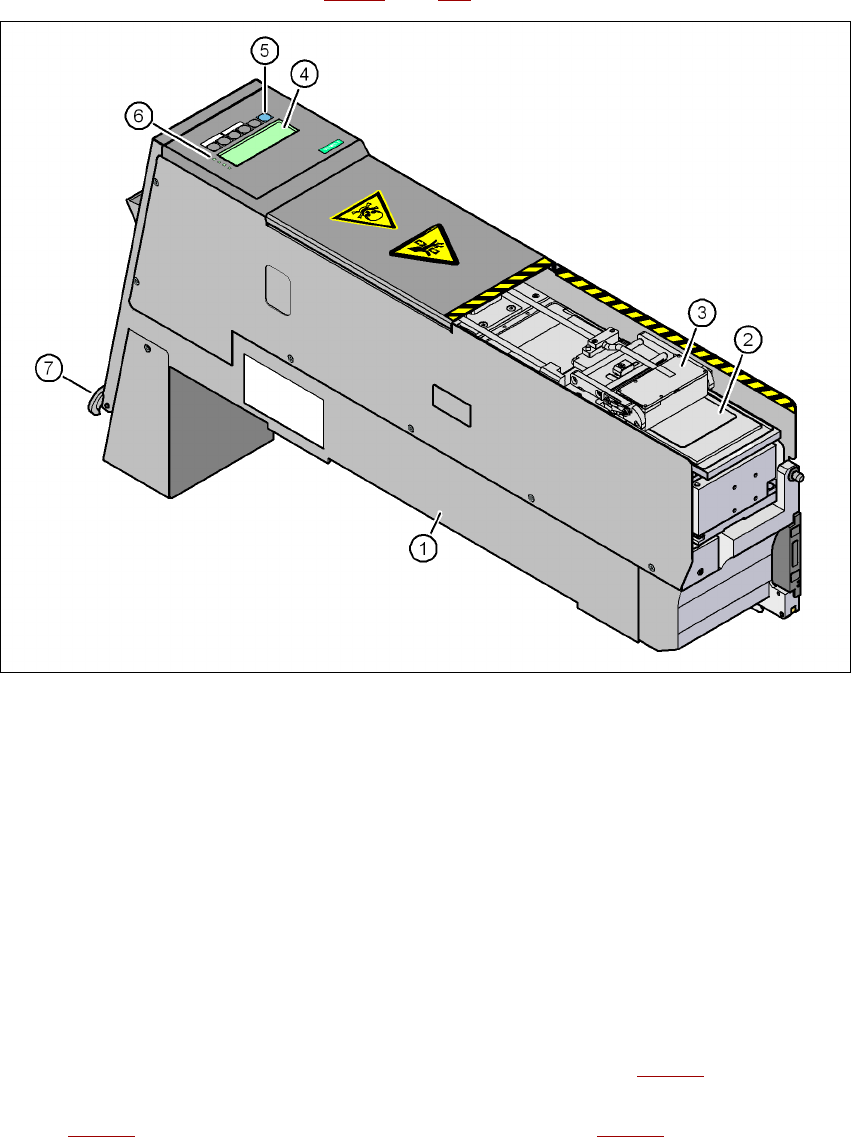

Kuva 3.9 - 13 Linear Dipping Unit X (LDU X)

(1) LDU X

(2) Dip-levy

(3) Juoksutusainesäiliö

(4) Näyttökenttä (4 riviä à 20 merkkiä)

(5) Ohjauspaneeli, jossa 6 kalvopainiketta

(6) LED statusnäytöille

(7) HÄTÄ-SEIS-painike

3.9.3.1 Kuvaus

Linear Dipping Unit X:ää (lineaarinen dippausyksikkö X, pos. 1 kuvassa 3.9 - 13) käytetään Flip-

Chip- ja CSP-komponenttien kostuttamiseen juoksuteaineella. Juoksuteainesäiliö (pos. 3 kuvas-

saAbb. 3.9 - 13

) liukuu lineaarisesti dip-levyn ylitse (pos. 2 kuvassa 3.9 - 13) ja levittää dip-levyn

syvennyksiin juoksutusainetta määritetyn kerraspaksuuden. Parametrit komponentin kostuttami-

Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot

Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 X-syöttömoduulit

185

seksi juoksutusaineella määritetään SIPLACE Pro:ssa. Kun komponentti on kostutettu, juoksutus-

ainekerros levitetään uudelleen. Tämä toimintapa takaa sen, että komponenttien

prosessointiolosuteet pysyvät samana.

Näyttökentässä (pos. 4 kuvassa 3.9 - 13

, sivu 184) esitetään yksittäiset valikot toiminnoille ja käyt-

töparametreille. Ohjauspaneelin painikkeilla (pos. 5 kuvassa 3.9 - 13

, sivu 184) voi valita valikkoja

tai muuttaa ja tallentaa parametrejä. Näyttökentän 4 LED:iä (pos. 6 kuvassa 3.9 - 13

, sivu 184)

ilmaisevat LDU-X:än statuksen. HÄTÄ-SEIS-painikkeella (pos. 7 kuvassa 3.9 - 13

, sivu 184) voi

kytkeä LDU-X:än heti pois päältä.

LDU-X soveltuu MultiStar:ille ja TwinStar:ille. LDU-X huomioidaan varustelussa itsenäisenä syöt-

tömoduulityyppinä. Moduulin voi asettaa vain SIPLACE X-sarjan komponenttivaunuun. Juoksu-

tusaineen viskositettia voidaan muuttaa implementoidulla lämmitystoiminnolla. LDU-X:ää voi

testata automaatin ulkopuolella X-syöttömoduulien energia- ja datainterfacea käyttäen (katso

kohta 3.9.5

, sivu 191).

3.9.3.2 Tekniset tiedot

Lisää teknisiä tietoja ja ohjeita löydät "SIPLACE LDU-X"-käyttöohjeesta.

Voidaan asentaa seuraaviin automaatteihin SIPLACE X4I, X4, X3, X2

Varatut 8mm-asetuspaikat SIPLACE X-sarjan

komponenttivainussa

Komponenttikoko maks. 55 x 55 mm², riippuen ladontapäästä

maks. 45 x 45 mm² TwinStar:ille

Juoksutusaineen kerrospaksuuden säätöalue 15 - 260 μm

Kerrospaksuuden toleranssi ± 5 μm ... ± 10 µm

Dippausaika juoksutusaineessa dip-levyllä > 3s

Komponentin dippausaikaBE-Dipzeit säädettävissä softwarella

Juoksutusaine Indium TACFlux 010 / 013

Kester TSF-6502 / 6522

Alphametals OM338 / OM338PT

Almit BM1 RMA

Cookson WS 3018lv

mm.

Käytettävät ladontapäät MultiStar, SpeedStar, TwinStar
