Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
360
OHJE 6
– Työnnä lukituslevy asentoon "makasiini lukittu".
– Käännä makasiini ennen paikalleen asettamista niin, että keskitintapit (pos. 2 ja 6 kuvassa
6.1 - 7, sivu 359) voivat liukua keskitinreikään ja pitkäreikään.
→ Aseta makasiini painonappikuuliin (pos. 5 kuvassa 6.1 - 7
, sivu 359).
→ Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti kaik-
kiin painonappeihin.
6.1.1.10 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6

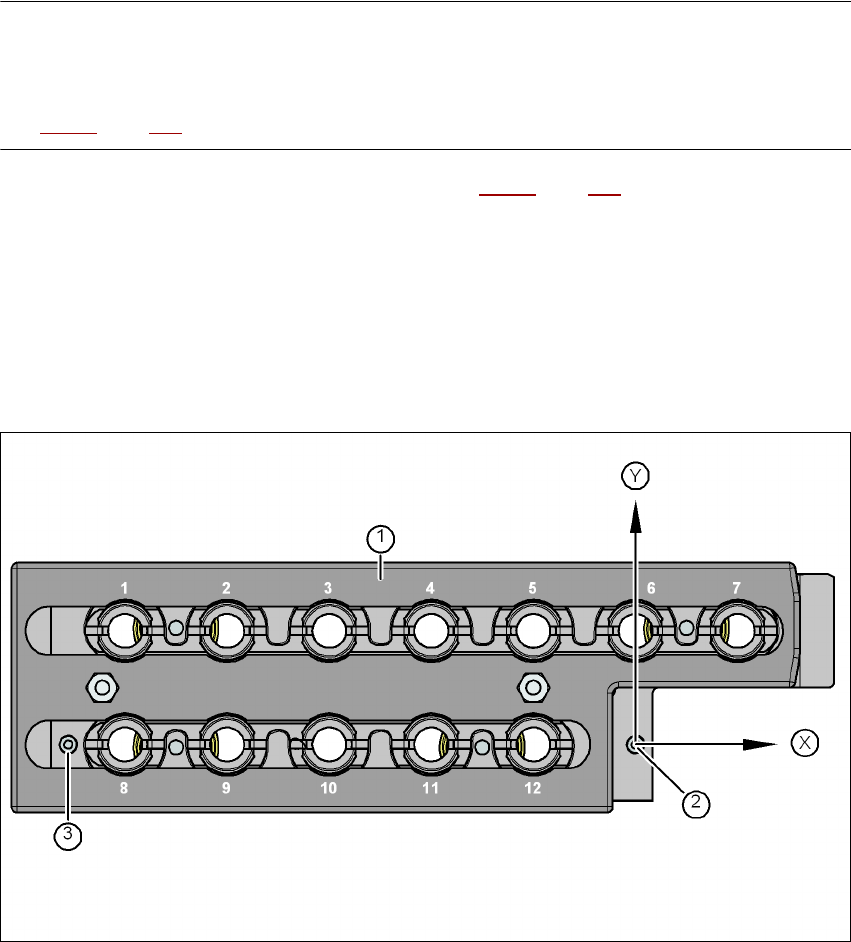

Kuva 6.1 - 8 Pipettimakasiini - paikkanumerointi, kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) Lukituslevy asennossa "makasiini auki"
(2) Kohditusmerkki position määrittämiseen
(3) Kohditusmerkki kulmasuunnan määrittämiseen
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
361
6.1.1.11 Pipetinvaihtaja "Rivi 2" SpeedStar:ille
Artikkeli-nro. 00119716-xx Pipetinvaihtaja 2, X-sarja, C&P20
"Rivi 2" pipetinvaihtajan voi asentaa seuraaville asetuspaikoille:
X4-automaatti: Asetuspaikat 1, 2, 3 ja 4 (katso kuva 6.1 - 3
, sivu 354)
X3-automaatti: Asetuspaikat 1, 3 ja 4 (katso kuva 6.1 - 4
, sivu 355)
X2-automaatti: Asetuspaikat 1 ja 3 (katso kuva 6.1 - 5
, sivu 356)
Jälkivarustelupaketti sisältää pipetinvaihtajan lisäksi asennussarjan.
6

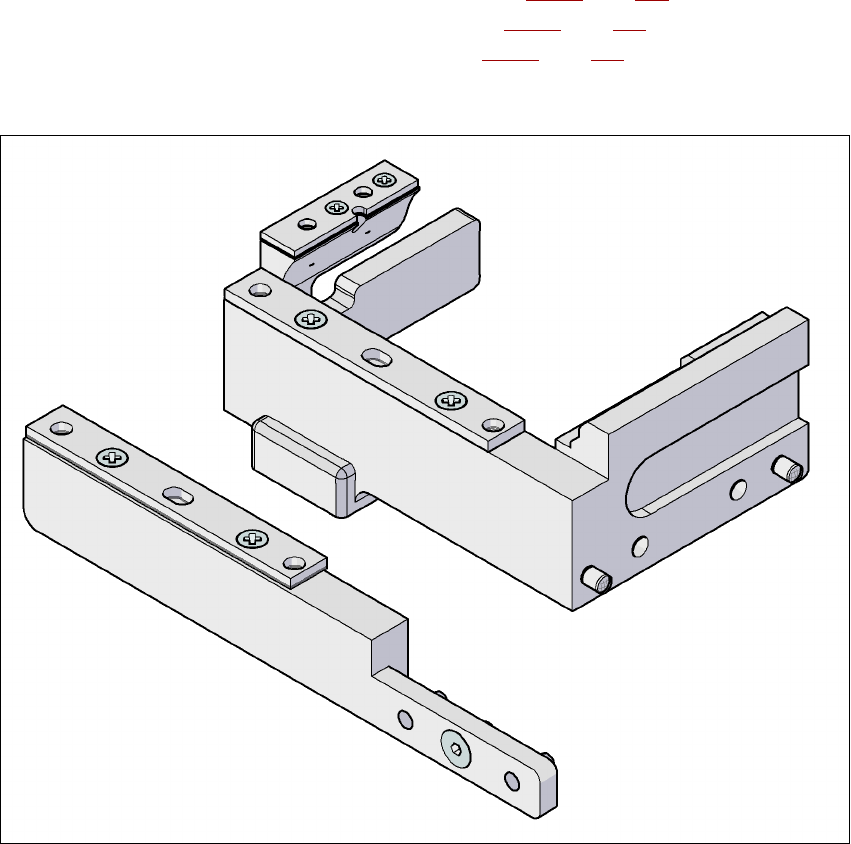

Kuva 6.1 - 9 Asennussarja "rivi 2" pipetinvaihtajalle
6
6
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
362
6.1.2 Pipetinvaihtaja SIPLACE MultiStar:ille ja SpeedStar:ille
Artikkeli-nro. 00119741-xx Pipetinvaihtaja CPP, X-sarja
6
Kuva 6.1 - 10 Pipetinvaihtaja SIPLACE MultiStar:ille ja SpeedStar:ille
(1) Pipettimakasiini 20xx-pipeteille
(2) Pipettimakasiini 28xx-pipeteille
6.1.2.1 Kuvaus
Tätä pipetinvaihtajaa voi käyttää sekä CPP-pään että myös C&P20-pään yhteydessä. Makasiinit
ovat yhteisellä kannatinlevyllä. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty
4:llä painonapilla. Jokaisessa makasiinissa olevan kahden kohdistusmerkin avulla määritetään
tarkka positio. Makasiinin kunnollista istuvuutta pipetinvaihtajan kannatinlevyn päällä valvotaan
mikrokytkimien avulla, jotta vältyttäisiin ladontapään törmäykseltä mahdollisesti koholla olevaan
makasiiniin. Jokaisen 6:en makasiinipaikan tulee olla täytettynä, koska makasiinin puuttuessa tai
istuvuuden ollessa huono, turvapiiri pysäyttää automaatin. Pipetinvaihtaja tunnistaa lisäksi pipet-
timakasiinin koodauksesta, onko kyseessä 20xx-pipettimakasiini tai 28xx-pipettimakasiini CPP-
päälle vai 10xx-makasiini C&P20-päälle.
Jos käytössä on SpeedStar, sille ei saa asettaa MultiStar:in pipettimakasiinejä.
