3.10 SIPLACE X-sarjan komponenttivaunu
Artikkeli-nro. 00119722-xx Komponenttivaunu, SIPLACE X-sarja
SIPLACE X-sarjan automaatteihin voidaan telakoida maks. neljä SIPLACE X-sarjan komponent-
tivaunua. Asetuspaikkanumerointi löytyy jäljessä tulevasta kuvasta.
3

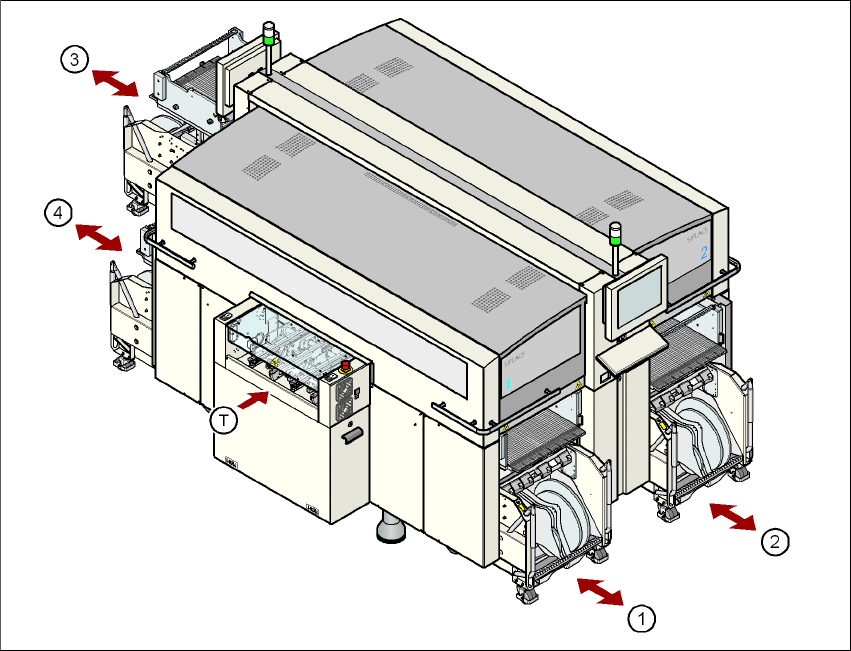

Kuva 3.10 - 1 Komponenttivaunujen asetuspaikat, SIPLACE X-sarja
(1) Asettelupaikka 1
(2) Asettelupaikka 2
(3) Asettelupaikka 3
(4) Asettelupaikka 4
(T) Piirilevyn kuljetussuunta
Komponenttivaunut ovat itsenäisiä moduuleja, jotka voidaan varustaa ulkoisella varustelupaikalla
syöttömoduuleilla. Komponenttivaunun vaihto vaatii siksi vain tuotantoprosessin lyhyen keskeyt-
tämisen.
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 SIPLACE X-sarjan komponenttivaunu
197
3
Kuva 3.10 - 2 Komponenttivaunu, SIPLACE X-sarja, 950 mm:n PL-kuljetuskorkeudella
3
(1) Reiät PL-kuljetuskorkeuksille 900, 930 ja 950 mm ovat johdepylväissä, 830 mm kuljetuskor-
keudella komponenttipöytä lepää palikan (2) päällä.
(2) Tukipalikka
(3) Komponenttipöytä
(4) Kytkinkieleke komponenttivaunun sisäänvetolaitteessa olevan turvakytkimen kytkemiseen
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
SIPLACE X-sarjan komponenttivaunu Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
198
3.10.1 Rakenne
Komponenttivaunu koostuu pääasiassa konealustasta, syöttömoduulien nostoon tarkoitetusta
komponenttipöydästä, nauharullakontista ja nauhajäteastiasta.
3
Kuva 3.10 - 3 Komponenttivaunu, SIPLACE X-sarja, etu- ja takasivu
(1) Konealusta
(2) Komponenttipöytä
(3) Nauhakontti
(4) Rako varustelulistoja varten
(5) Nauhajäteastia
(6) Kahva
(7) Kosketussuoja
VARO 3
→ Noudata kohdan 5.8.2
, sivu 322, turvaohjetta, kun vedät nauhajätesäiliön komponenttivau-
nusta.
– Kahvoja saa käyttää vain komponenttivaunun työntämiseen.
→ Käytä haarukkatrukkia, jos haluat kuljettaa tai nostaa komponenttivaunua.
