Asemalaajennukset Käyttöohje SIPLACE X-sarj a Pipetinvaihtaja Alkaen ohjelmistov ersiosta SR.70x.xx Painos 01/2011 354 6.1.1.4 SIPLACE Spee dSt ar:in pipetinvaiht ajajien sijainti X4-automaatissa Asetuspaikoille 1, 2, 3 …
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
353
6
Kuva 6.1 - 2 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X4I-automaatissa
OHJE: 6
– Ladontapäät eivät pääse asetusapaikoilla 2 ja 4 käsiksi molempiin sisempiin pipettimasiinei-
hin (pos. 2 kuvassa 6.1 - 2
).
– Kaikkien makasiinipaikkojen tulee olla täytettynä, koska makasiinin puuttuessa tai istuvuuden
ollessa huono, turvapiiri pysäyttää automaatin.
6
(1) Pipetinvaihtaja
(2) Vara-pipettimakasiini (asetuspaikka 2 tai 4)
(3) Pipettimakasiini
(4) Komponenttien poisheittosäiliö
(5) Poistolaite ja säiliö poisheitettäville pipeteille
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
354
6.1.1.4 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X4-automaatissa
Asetuspaikoille 1, 2, 3 ja 4 voidaan SpeedStar:ille asentaa maks. 2 pipetinvaihtajaa (pos. 1 ja 2
kuvassa 6.1 - 3
). Tämä tuottaa 48 makasiinin kanssa 8 pipetinvaihtajan kokonaiskapasiteetin ja
yhteensä 576 pipettipaikkaa.
6
Kuva 6.1 - 3 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X4-automaatissa
(1) Pipetinvaihtaja, "Rivi 1"
(2) Pipetinvaihtaja, "Rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
355
6.1.1.5 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X3-automaatissa
Asetuspaikoille 1, 3 ja 4 voidaan SpeedStar:ille asentaa maks. 2 pipetinvaihtajaa (pos. 1 ja 2 ku-
vassa 6.1 - 4
). Asetuspaikalle 2 voidaan asentaa yksi pipetinvaihtaja. Tämä tuottaa 42 makasiinin
kanssa 7 pipetinvaihtajan kokonaiskapasiteetin ja yhteensä 504 pipettipaikkaa.
6

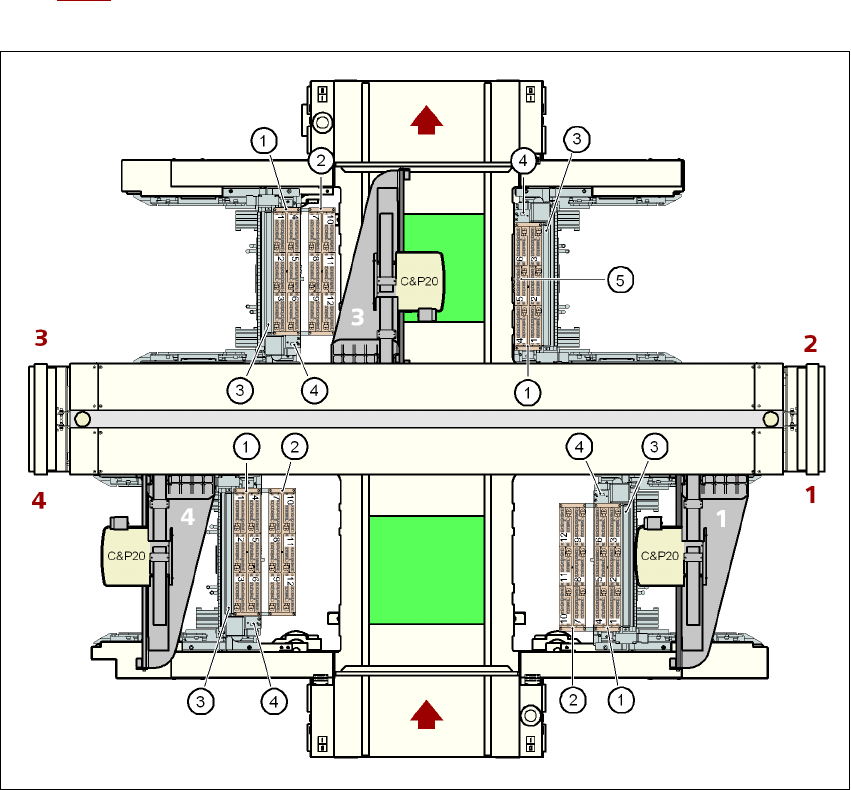

Kuva 6.1 - 4 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X3-automaatissa
6
(1) Pipetinvaihtaja, "Rivi 1"
(2) Pipetinvaihtaja, "Rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
