Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja Käyttö- ja näyttölaitteet Alkaen ohjel mistoversiosta SR.70x.xx Painos 01/2011 296 5.2.2 Kuvaus Kaikki käyttölaitteet ovat vähintään 1,40 m p ituisen henkilön sa…
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Käyttö- ja näyttölaitteet
295
5.2 Käyttö- ja näyttölaitteet
5.2.1 Sijainti
5

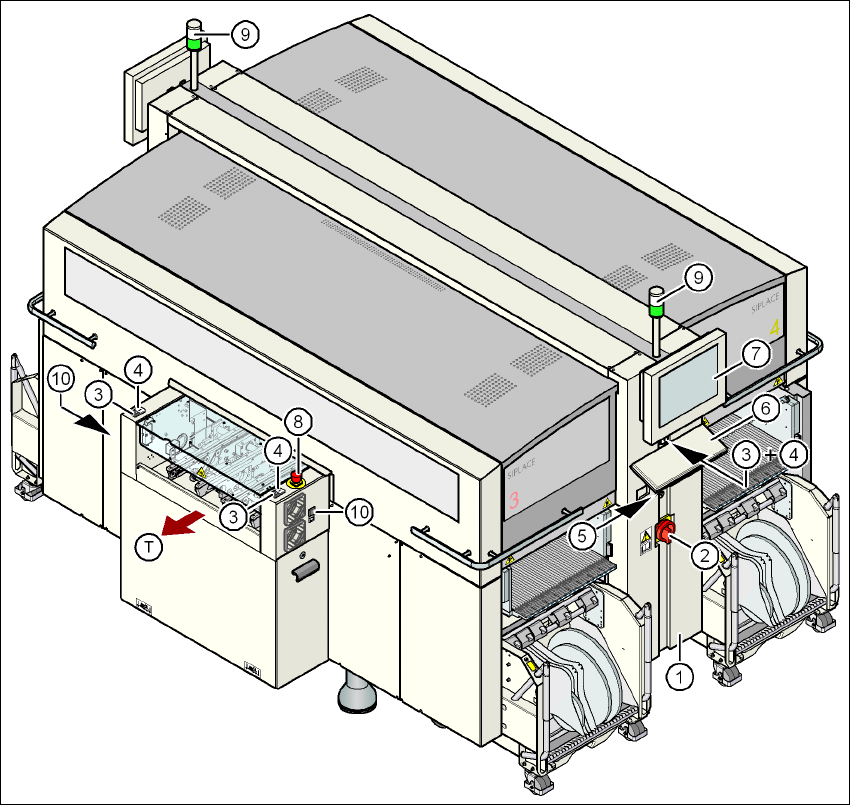

Kuva 5.2 - 1 Käyttö- ja näyttölaitteet
(1) Ohjauspaneeli virransyötön puolella (7) LCD-kuvaruutu
(2) Pääkytkin (8) HÄTÄ-SEIS-painike
(3) Pysäytyspainike (musta) (9) Ilmoitusvalot
(4) Käynnistyspainike (valkoinen) (10) Painike komponenttivaunun telakoin-
tiin ja irrotukseen
(5) Komponenttilaskuri
(6) Näppäimistö (T) Piirilevyn kuljetussuunta
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Käyttö- ja näyttölaitteet Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
296
5.2.2 Kuvaus
Kaikki käyttölaitteet ovat vähintään 1,40 m pituisen henkilön saavutettavissa.
Pääkytkin 5
Pääkytkin palvelee automaatin virransyötön päälle- ja poiskytkennässä.
VAROITUS
Myös pääkytkimen ollessa kytkettynä pois päältä automaatin sisällä olevat tietyt osat johtavat
hengenvaarallisia jännitteitä. 5
Pysäytyspainike 5
Tällä painikkeella pysäytetään automaatin ladontakäyttö.
Käynnistyspainike 5
Tällä painikkeella käynnistetään automaatti päältä pois kytkemisen jälkeen tai virhetoimintojen
karsinnan jälkeen.
HÄTÄ-SEIS-painike 5
HÄTÄ-SEIS-painike lukkiutuu, kun sitä painetaan. Virransyöttö portaaliakseleille, komponentti-
vaunuille, kuljetushihnoille ja leikkauslaitteille keskeytetään, jännitesyöttöä ladontapäiden tähtiak-
seleille pienennetään. Painike vapautetaan vääntämällä sitä.
Komponenttilaskuri 5
Komponenttilaskuri näyttää työstettyjen komponenttien lukumäärän.
LCD-kuvaruutu 5
Automaatin joka sivulla on litteä kuvaruutu, jossa käytetään LCD-tekniikkaa ja siinä on kosketus-
herkkä kuvaruudun pinta (Touch-Screen).
Näppäimistö 5
Kuvaruudun alapuolelle on asennettu näppäimistö.
Ilmoitusvalot 5
Ilmoitusvalojen värijärjestys on valkoinen - vihreä. Ne ilmaisevat automaatin käyttötiloja ja virhe-
toimintoja.
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Käyttö- ja näyttölaitteet
297
Komponenttien viivakoodilukija 5
Keskikonsolin jokaisella sivulla on kahva, joka ottaa ylös komponenttiviivakoodilukijan, joka on
tyyppiä Datalogic DL 910. Viivakoodilukijalla komponentit saadaan nopeasti ja luotettavasti varus-
tettua ja jälkitäytettyä.
5.2.3 Käyttölaitteiden ergonominen sijoittelu
Kuva 5.2 - 1, sivulla 295 näyttää katsauksen käyttölaitteiden sijoittelusta. Ne jakaantuvat seuraa-
viin ryhmiin:
Ohjauspaneeli keskikonsolin oikealla puolella (paineilmapistoyksikkö), jossa on 5
– LCD-kuvaruutu
– Näppäimistö varustettuna pallohiirellä
– Käynnistyspainike, pysäytyspainike
Ohjauspaneeli keskikonsolin vasemmalla puolella (virransyöttötyöntöyksikkö), jossa on 5
– LCD-kuvaruutu
– Näppäimistö varustettuna pallohiirellä
– Komponenttilaskuri
– Käynnistyspainike
– Pysäytyspainike
– Pääkytkin
PL-kuljettimen syöttö- ja lähtöpuoli, jossa on 5
– HÄTÄ-SEIS-painike
– Käynnistyspainike, pysäytyspainike
– Painike komponenttivaunun telakointiin ja irrotukseen
5.2.3.1 Käyttölaitteet automaatin ohjauspaneeleissa
Molempien ohjauspaneelien käyttötoiminnot ovat identtiset.
Kuvaruutu, näppäimistö, käynnistys- ja pysäytyspainike 5
Automaatin molemmille puolille on asennettu kuvaruutu ja näppäimistö.
