Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 PL-kuljetinjärjestelmä
157
3.7.6 SIPLACE Quad Lane -kuljetus
Artikkeli-nro
3

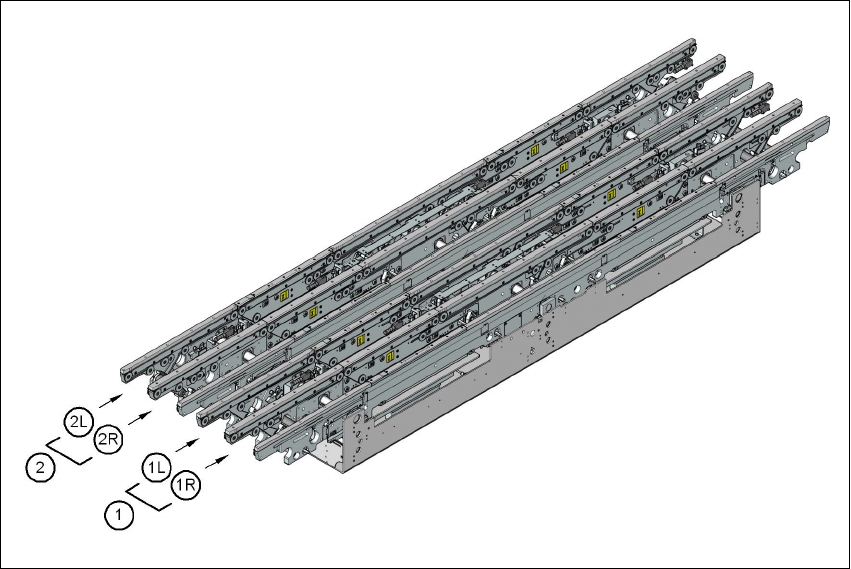

Kuva 3.7 - 5 SIPLACE Quad Lane -kuljetin
(1) Kuljetusrataryhmä 1
(1R) Kuljetusrata 1, oikea
(1L) Kuljetusrata 1, vasen
(2) Kuljetusrataryhmä 2
(2R) Kuljetusrata 2, oikea
(2L) Kuljetusrata 2, vasen
3.7.6.1 Kuvaus
SIPLACE Quad Lane -kuljettimen voi asentaa ladonta-automaatteihin SIPLACE X4I ja SIPLACE
X4. Tällä kuljettimella voi latoa samanaikaisesti konponentteja maks. kahdeksalle piirilevylle. Kul-
jetinradat 1R ja 1L sekä 2R ja 2L kuljettavat piirilevyjä synkronisesti, mutta molemmat kuljetinra-
taryhmät 1 ja 2 voivat kuljettaa piirilevyjä synkronisesti tai asynkronisesti. Quad Lane -kuljettimen
molemmat ulkoreunat ovat kiinteitä. Kuljetuksen voi ilman hardwaren muuttamista konfiguroida
softwaren avulla 1-, 2- tai 4-ratakuljetukseksi.
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
PL-kuljetinjärjestelmä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
158
3.7.7 Piirilevyleveydet
3
3
Kuva 3.7 - 6 Maksimit PL-leveydet - kuljetinreunat 535 mm kiinteitä, SIPLACE Quad Lane -kuljetin
Kuljetuslaji PL-leveys
rata 1R
[mm]
PL-leveys
rata 1L
[mm]
PL-leveys
rata 2R
[mm]
PL-leveys
rata 2L
[mm]
SIPLACE Quad Lane Maks. 114 Maks. 114 Maks. 114 Maks. 114
SIPLACE Quad Lane moodissa Dual Lane Maks. 178,5 Maks. 178,5
SIPLACE Quad Lane moodissa Single Lane Maks. 306,5
3
Maks.
114 mm
3
267,5 mm
3
535 mm
3
Liikkuva
kuljetinreuna
3
Kiinteä
kuljetinreuna
3
Maks.
114 mm
3
Maks.
114 mm
3
Maks.
114 mm
3
Rata 2L
3
Rata 2R
3
Rata 1L
3
Rata 1R
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 PL-kuljetinjärjestelmä
159
3.7.8 Piirilevykuperuuden määritelmä
3.7.8.1 PL-kuperuus kuljetuksen aikana
LP-kuperuus kohtisuoraan kuljetussuuntaan nähden maks. 1% PL-diagonaalista, mutta ei yli 2
mm
3
PL-kuperuus kuljetussuunnassa + PL-paksuus < 5,5 mm
3
Kiinteä lukitusreuna
Liikkuva lukitusreuna
Piirilevy
Kuljettimen reunalevy
Kiinteä lukitusreuna
Kuljetinhihna
Piirilevy
Piirilevyn kuljetus-
suunta
5,5 mm
