6.1.1.8 Ohjeita käyttöön
→ Kun makasiini täytetään ensimmäisen kerran tietyllä pipettityypillä, niin merkitse se tarralla.
OHJE 6
Täytä makasiinit koneen ulkopuolella, ja vaihda aina vain täysiä makasiineja. 6
→ Avaa lukituslevy ja työnnä pipetit pipettipaikkoihin.
→ Sulje lukituslevy, jotta pipetit eivät voi pudota makasiineista.
VAROVASTI 6
Makasiinit saa täyttää vain, kun kaikki pipetit, jotka ovat Collect&Place-päässä, on laitettu
takaisin makasiineihinsa. 6
OHJE 6
On vältettävä komponenttien putoamista makasiinin päälle. Tämä voi johtaa lukituskiekon
kiinnijuuttumiseen. Puhdista siksi makasiinit ja vapaat asetuspaikat säännöllisesti.
→ Pipettivaihtajan ohjelmointi on kuvattu SIPLACE Pro -käyttöohjeessa.
6.1.1.9 Makasiinin vaihto
→ Paina vipua (pos. 1 kuvassa 6.1 - 7, sivu 356), makasiinin irroittamiseksi painonappikuulista
(pos. 5 kuvassa 6.1 - 7
, sivu 356). Nosta makasiini pois kannattimesta.
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
359
VAROITUS 6
Makasiinin yläpuolelle ulottuva vipu (pos. 1 kuvassa 6.1 - 7
) voi aiheuttaa ladontapäätörmäyk-
sen. Huomioi siksi, että vivut eivät ole makasiinien yläpuolella.
6

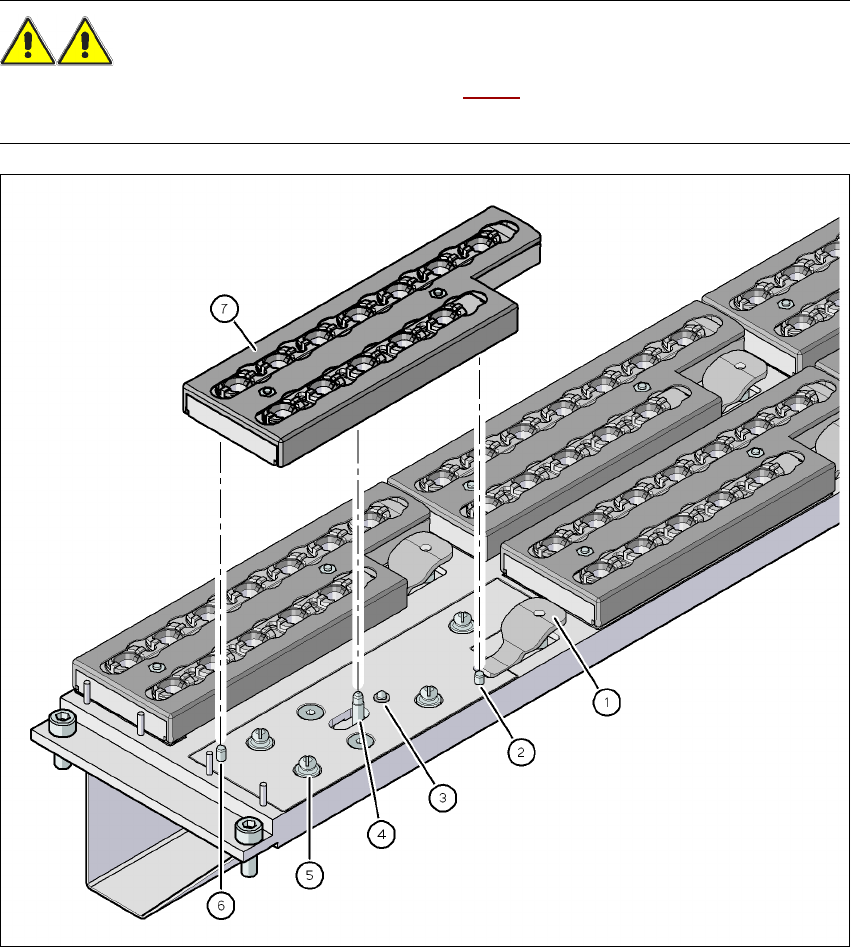

Kuva 6.1 - 7 Pipetinvaihtaja SpeedStar:ille - makasiinin vaihto
(1) Makasiinin kohotusvipu
(2) Sylinteritappi, menee makasiinin reikään
(3) Jousitappi mikrokytkimen käyttämiseen
(4) Siirtomekanismin tappi, siirtää lukituslevyä
(5) Painonappikuula
(6) Sylinteritappi, menee makasiinin pitkittäisreikään
(7) Lukituslevy asennossa "makasiini lukittu"
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
360
OHJE 6
– Työnnä lukituslevy asentoon "makasiini lukittu".
– Käännä makasiini ennen paikalleen asettamista niin, että keskitintapit (pos. 2 ja 6 kuvassa
6.1 - 7, sivu 359) voivat liukua keskitinreikään ja pitkäreikään.
→ Aseta makasiini painonappikuuliin (pos. 5 kuvassa 6.1 - 7
, sivu 359).
→ Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti kaik-
kiin painonappeihin.
6.1.1.10 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6
Kuva 6.1 - 8 Pipettimakasiini - paikkanumerointi, kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) Lukituslevy asennossa "makasiini auki"
(2) Kohditusmerkki position määrittämiseen
(3) Kohditusmerkki kulmasuunnan määrittämiseen
