Käyttöohje SIPLACE X-sarja Asemalaajennukset Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Mu lticolor-piirile vy kamera, tyyppi 24, digitaalinen 409 6 6 6 6 6 6.8 Multicolor-piirilevykamer a, tyyppi 24, digit aali…
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Komponenttikamera MultiStar:ille Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
408
6.7.2 Komponenttikamera C&P, tyyppi 38, 16 x 16, digitaalinen
Artikkeli-nro. 00119783-xx 01005-kamera CPP-päälle
6.7.2.1 Kuvaus
Suosittelemme tämän komponenttikameran käyttämistä kameratyypin 30 sijasta CPP-päässä, sil-
loin kun CPP-päätä käytetään 01005-komponenttien latomiseen piirilevyjen massatuotannossa.
6.7.2.2 Rakenne
6

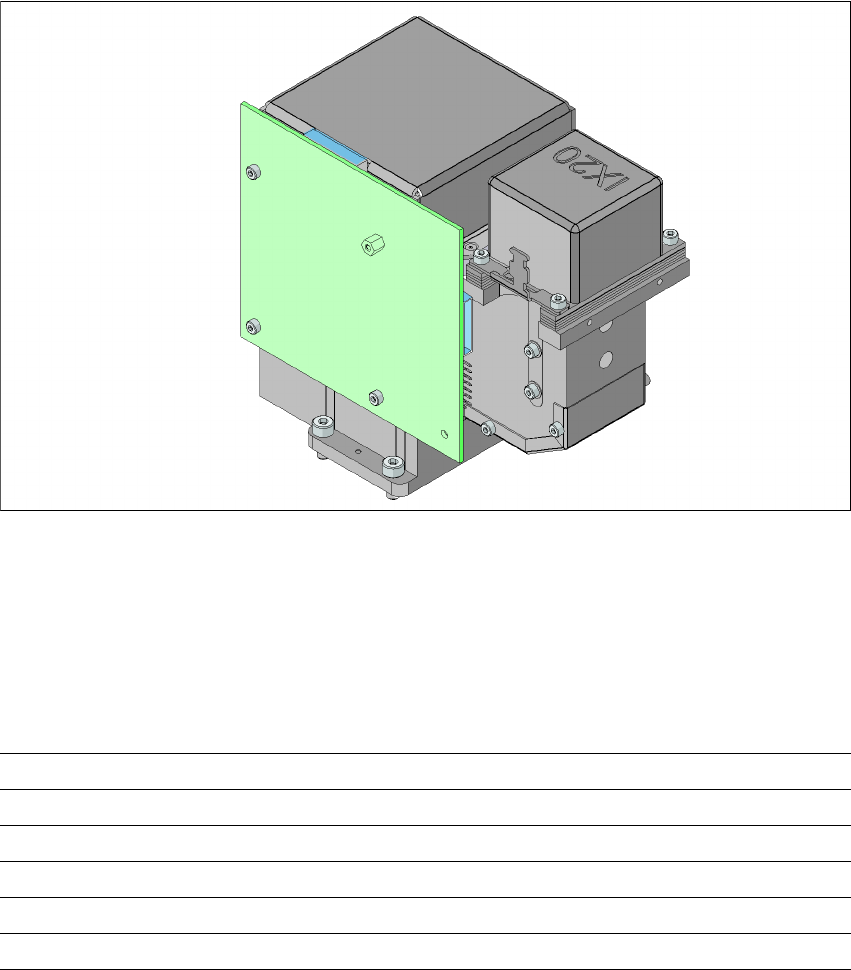

Kuva 6.7 - 2 Komponenttikamera C&P, tyyppi 38, 16 x 16, digitaalinen
(1) Komponentti-kameraoptiikka ja valaistus
(2) Kameravahvistin
(3) Valaistuksen ohjaus
6.7.2.3 Tekniset tiedot
6
Komponentin mitat 0,18 x 0,18 mm² - 16 x 16 mm²
Komponenttispektri 01005 16 x 16 mm² saakka
Pienin jalkarasteri 0,25 mm
Min. jalkaleveys 0,1 mm
Pienin Ballrasteri 0,25 mm
Pienin Ball-halkaisija 0,14 mm
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Multicolor-piirilevykamera, tyyppi 24, digitaalinen
409
6
6
6
6
6
6.8 Multicolor-piirilevykamera, tyyppi 24, digitaalinen
6.8.1 Rakenne
Artikkeli-nro. 00119774-xx Piirilevykamera, X-sarja, multicolor, tyyppi 24
6
Kuva 6.8 - 1 Multicolor-piirilevykamera, tyyppi 24, digitaalinen
(1) PL-kameraoptiikka ja valaistus
(2) Kameravahvistin
(3) Valaistuksen ohjaus
6
Näkökenttä 20,5 x 20,5 mm²
Valaistuslaji Päältä tuleva valo (5 vapaasti ohjelmoitavaa tasoa)
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Multicolor-piirilevykamera, tyyppi 24, digitaalinen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
410
6.8.2 Tekniset tiedot
6
6.8.3 Valaistuslajit
Multicolor-piirilevykameraan voidaan valita seuraavat valaistuslajit:
– Valkoinen valaistus
Tätä valaistuslajia käytetään vakiopiirilevyille, joissa on tinatut merkit.
– Vinovalo sininen
Tällöin voidaan kirkkaalla perusmateriaalilla olevilla kiiltävillä kohdistusmerkeillä kuten kera-
miikka tai CEM useimmissa tapauksissa saavuttaa selvä kontrastin parannus. Myöskin juo-
tepysäytyslakalla peitetyt vaalealla taustalla olevat kohdistusmerkit saadaan paremmin
tunnistettua.
– Infrapunavalaistus
Tämän valaistuslajin käyttö on erityisen hyvin harkittua merkeille, jotka on peitetty juotepy-
säytyslakalla tai ovat joustomateriaalilla. Keramiikalla olevien hopea/platina-merkkien yhtey-
dessä voidaan saavuttaa mahdollinen tunnistuksen parannus, mikä tulisi tarkistaa
koekeskityksellä/-ladonnalla.
6.8.4 Kohdistusmerkki- ja mustepiste-arviointiperusteet
Kohdistusmerkki- ja mustepiste-arviointiperusteet on kuvattu kohdissa 3.8.6 ja 3.8.7, sivulla 168.
Näkökenttä 5,7 x 5,7 mm²
Polttopistetason etäisyys 28 mm
Valaistuslaji Päältä tuleva valo (5 vapaasti ohjelmoitavaa tasoa)
Hyväksytty-merkin koko 0,3 mm - 2,5 mm sivunpituus kun PL-kuljetustoleranssi on ± 1,0
mm
sivunpituus - 3,0 mm asti kun PL-kuljetustoleranssi on < 1,0 mm
Hylätty-merkin koko Sivunpituus 0,3 mm - 3,0 mm
