Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.70x.x x Painos 01/2011 Vision-järjestelmä 165 3.8.3 Komponenttikamera C&P , t yyppi 30, 27 x 27, digit aalinen 3.8.3.1 Rakenne 3 Kuv…
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Vision-järjestelmä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
164
3.8.2.3 X2-automaatin IC- ja FC-kamerat
3

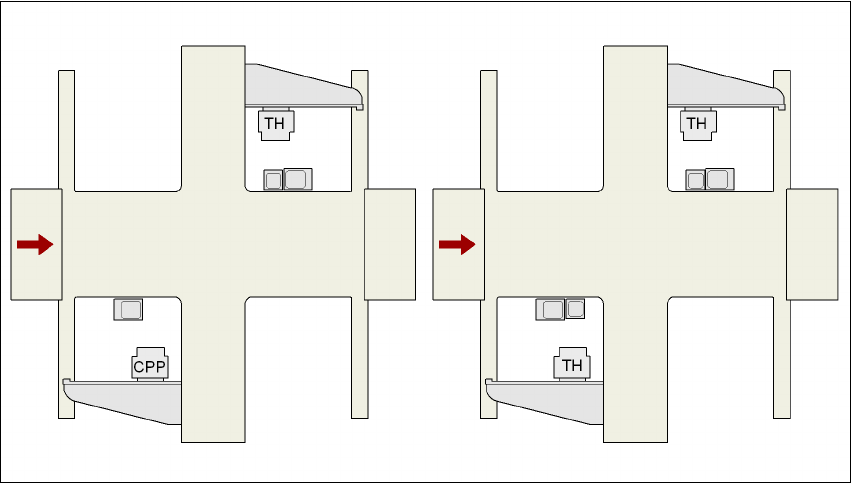

Kuva 3.8 - 3 X2-automaatin IC- ja FC-kamerat
CPP MultiStar
TH TwinStar
25 FC-kamera, tyyppi 25
33 IC-kamera, tyyppi 33
P1, P3 portaali 1, portaali 3
25 ja 33
33 ja 25
25 ja 33
P3 P3
P1
P1
33
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Vision-järjestelmä
165
3.8.3 Komponenttikamera C&P, tyyppi 30, 27 x 27, digitaalinen
3.8.3.1 Rakenne
3

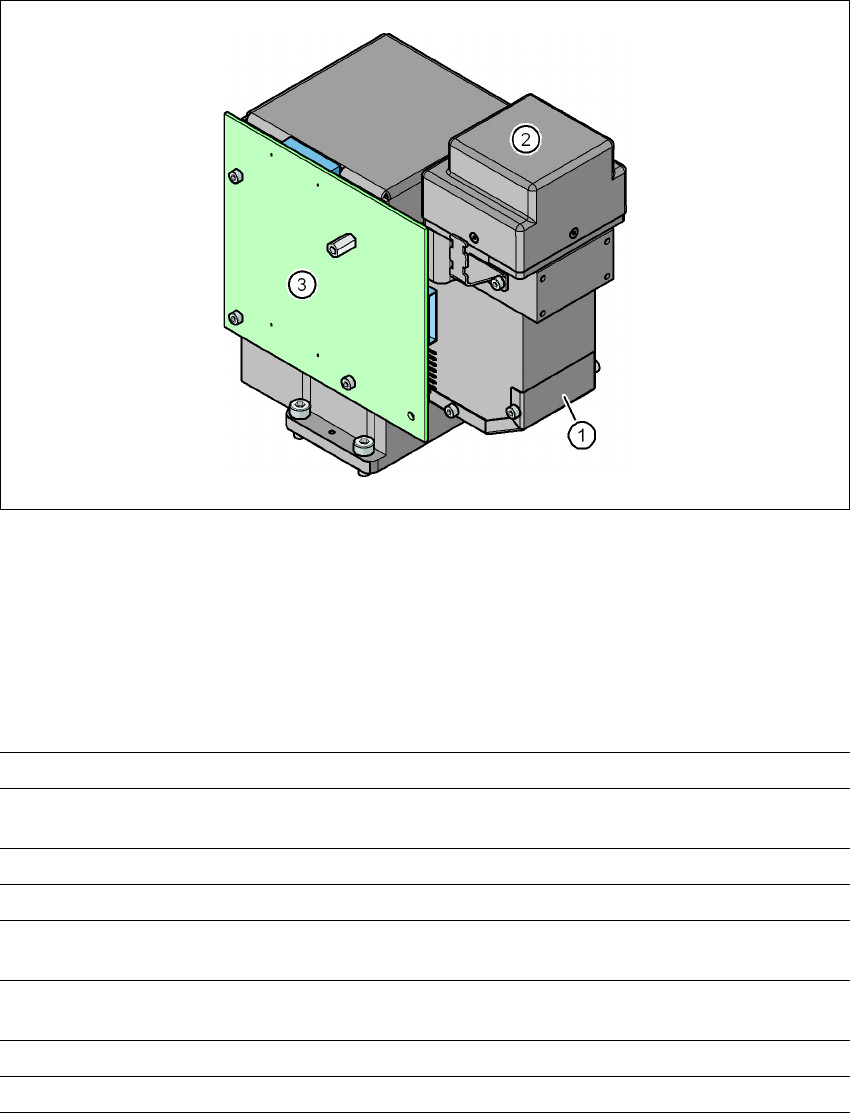

Kuva 3.8 - 4 Komponenttikamera C&P, tyyppi 30, 27 x 27, digitaalinen
(1) Komponentti-kameraoptiikka ja valaistus
(2) Kameravahvistin
(3) Valaistuksen ohjaus
3.8.3.2 Tekniset tiedot
3
Komponentin mitat 0,3 x 0,3 mm² - 27 x 27 mm²
Komponenttispektri 01005- 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Pienin jalkarasteri 0,3 mm
Min. jalkaleveys 0,15 mm
Pienin Ballrasteri 0,25 mm komponenteille 18 x 18 mm²
0,35 mm komponenteille 18 x 18 mm²
Pienin Ball-halkaisija 0,14 mm komponenteille 18 x 18 mm²
0,2 mm komponenteille 18 x 18 mm²
Näkökenttä 32 x 32 mm²
Valaistuslaji Päältä tuleva valo (5 vapaasti ohjelmoitavaa tasoa)
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Vision-järjestelmä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
166
3.8.4 Komponenttikamera kiinteä P&P, tyyppi 33, 55 x 45, digitaalinen
3.8.4.1 Rakenne
3

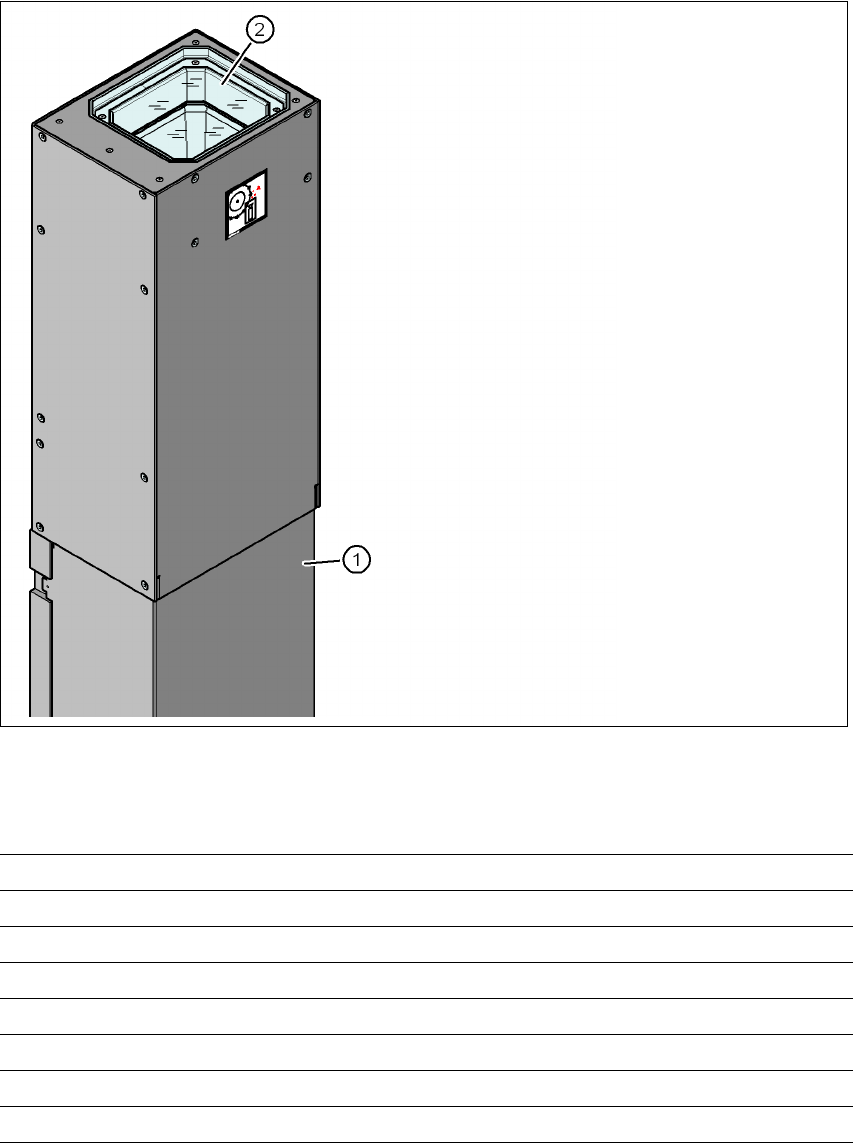

Kuva 3.8 - 5 Komponenttikameran, kiinteä P&P, tyyppi 33, 55 x 45, digitaalinen, rakenne
3.8.4.2 Tekniset tiedot
3
(1) Kamerakotelo integroidun kameran ja
kameravahvistimen kanssa
(2) Lasilevy- sen alla valaistus- ja optiikka-
tasot
Komponentin mitat 0,5 x 0,5 mm² - 55 x 45 mm²
Komponenttispektri 0402, MELF, SO, PLCC, QFP, elektrolyyttikondensaattorit, BGA
Pienin jalkarasteri 0,3 mm
Min. jalkaleveys 0,15 mm
Pienin Ballrasteri 0,35 mm
Pienin Ball-halkaisija 0,2 mm
Näkökenttä 65 x 50 mm²
Valaistuslaji Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
