Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
275
4.3.16.6 Automaatin konejalkojen ja MTC:n (Matrix Tray Changer) etäisyysmitat
4
4
4
4

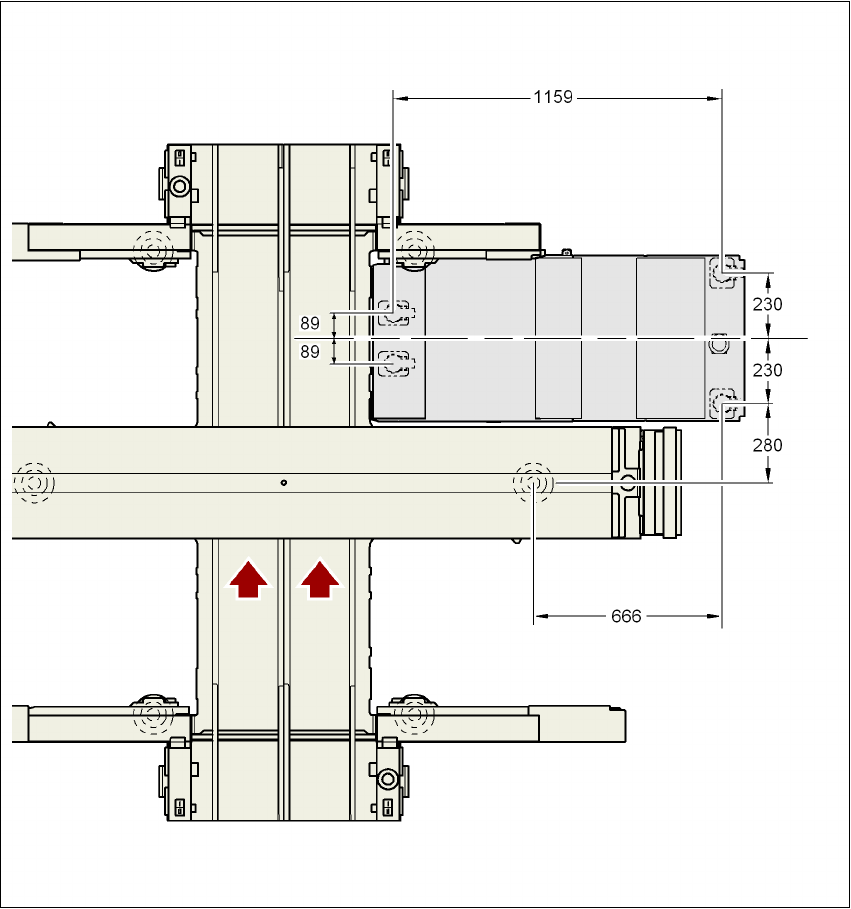

Kuva 4.3 - 28 Automaatin konejalkojen ja MTC:n (Matrix Tray Changer) etäisyysmitat millimetreinä
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
276
4.3.17 Automaatin integrointi linjaan
→ Huomioi varoitusohjeet, jotka on kuvattu kappaleessa 4.3.2, sivulla 227.
→ Työkalut ja apuvälineet löydät kappaleesta 4.3.3
, sivulla 228.
4.3.17.1 Haarukkatrukin asettaminen paikalleen
4

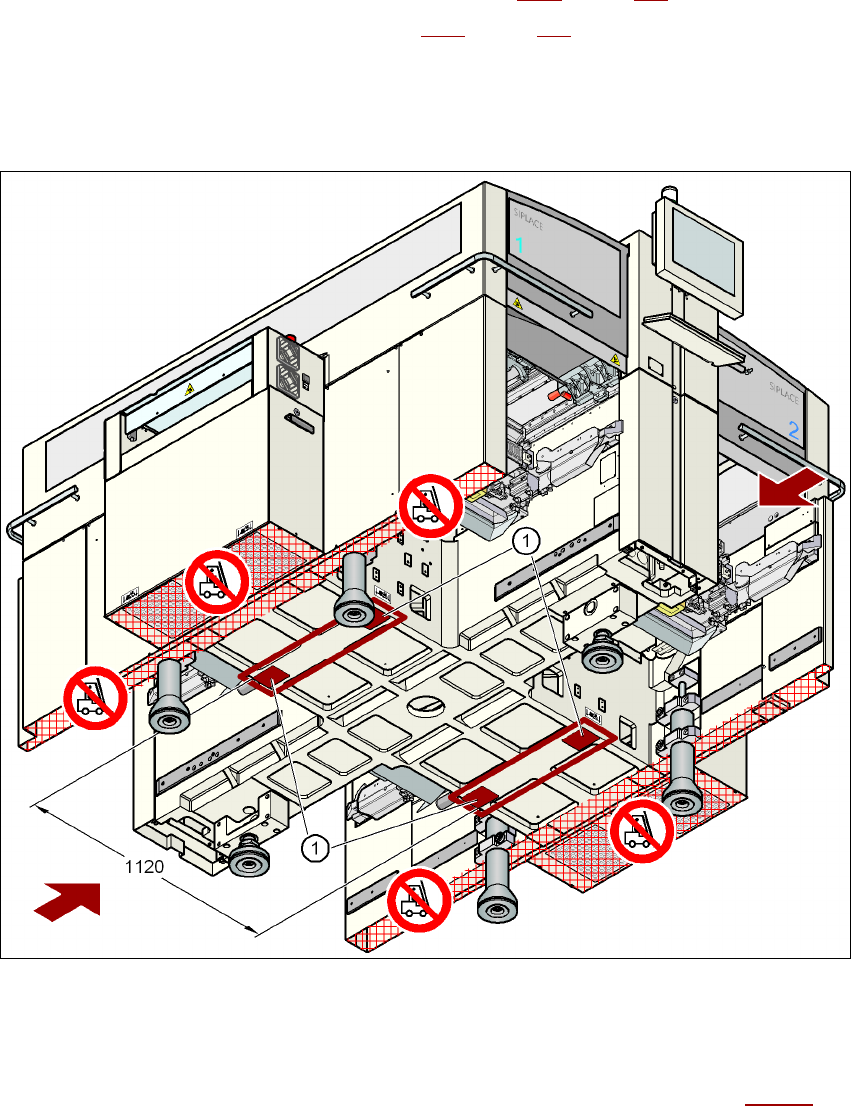

Kuva 4.3 - 29 Tukipinnat - haarukka poikittain piirilevyn kuljetussuunnan kanssa
(1) Tukipinnat haarukkatrukin haarukalle
→ Positioi haarukkatrukki poikittain piirilevyn kuljetussuuntaan nähden ja avaa haarukka niin le-
veäksi, että automaatin tukipinnat ovat haarukalla yhdenmukaisesti (katso kuva 4.3 - 29
).
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
277
VAROITUS 4
Huomioi ennen automaatin nostamista ehdottomasti seuraavat kohdat, jotta vältät automaatin pa-
lautumattomat vauriot:
– Haarukan etäisyyden on oltava välillä 800 - 900 mm. Katso haarukkatrukin kosketuspinnat
kuvasta 4.3 - 29
, sivu 276. Tukipintojen ulkoinen etäisyys on 1120 mm. Erityisesti on kiellettyä
suurentaa haarukan väliä niin suureksi, että automaattia nostetaan koneen rungon sivuosien
varassa. Tästä on seurauksena koneen rungon vääristymä.
→ Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa. Kiinteä alusta haaru-
kan ja automaatin välissä estää automaatin kaatumisen sitä nostettaessa. Näin estetään ko-
neen jalkojen yksipuolinen kuormitus, mikä johtaa koneen jalkojen kiinnityksen
vääristymiseen. On suositeltavaa, että toinen henkilö tarkkailee automaatin nostoa ja varmis-
taa, että automaatti ei sitä nostettaessa kaadu sivulle haarukkatrukin johdosta.
4.3.17.2 Mitä kuljetuksessa on otettava erityisesti huomioon
VAROITUS 4
Ota kuljetuksessa ehdottomasti huomioon, että kaikki koneen jalat riippuvat vapaina lattian ylä-
puolella. Jos koneen jalat laahaavat kuljetuksen aikana lattiaa tai ne törmäävät johonkin estee-
seen, automaatin rungossa olevien koneen jalkojen kiinnitys voi vahingoittua.
