Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.70x.xx Paino s 01/2011 Sijoituspaikan infrastruktuuri 225 OHJE 4 Japanilaiset syöttöverkot (3 x 200 V~) ja USA:n syöttöverkot ( 3 x 208…
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Sijoituspaikan infrastruktuuri Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
224
→ Liitä puristamalla jokaiseen johdinpäähän monisäiekaapelin pääte.
→ Irrota mutteri kulma-kaapeliruuviliitoksessa (Pos. 2 kuvassa 4.2 - 3
, sivu 222).
→ Avaa kulma-kaapeliruuviliitos.
→ Ohjaa verkkosyöttökaapeli kulma-kaapeliruuviliitoksen kautta liitäntäkenttään X100 (katso
X100 kuvassa 4.2 - 4
, sivu 223).
→ Kytke kaapeli ja pidä huolta tarvittavan suuresta taivutussäteestä. Johtimia ei saa katkaista.
→ Sulje kulma-kaapeliruuviliitos (Pos. 2 kuvassa 4.2 - 3
, sivu 222) ja kiristä ruuvit käsin.
4.2.3.5 Vaihtovirtamuuntajan T1 primääripuolen liitäntöjen tarkastus
Vaihtovirtamuuntajan T1 primääripuoli pitää konfiguroida kulloisenkin syöttöjännitteen mukaisesti.
→ Tarkasta siksi riviliitinlistalta (katso kuva 4.2 - 5
), onko vaihtovirtamuuntajan primääripuoli lii-
tetty oikein kulloiseenkin verkkojännitteeseen.
4

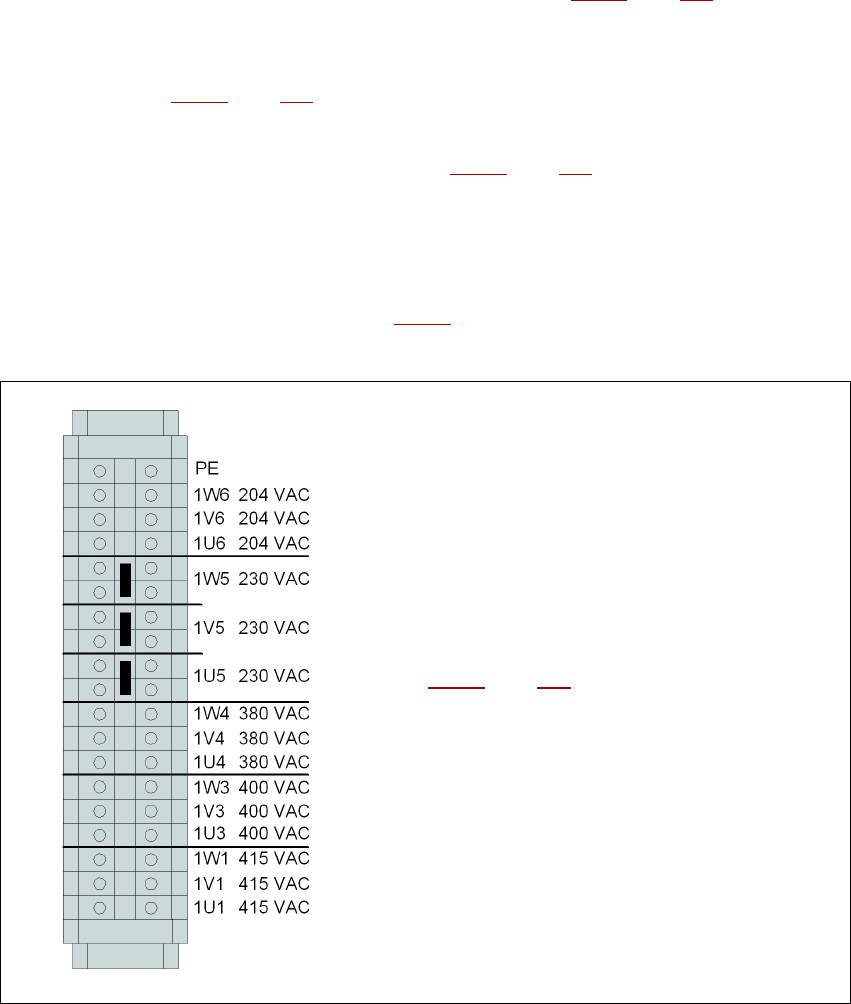

Kuva 4.2 - 5 Vaihtovirtamuuntajan T1 primääripuolen liitinkenttä
Liitinkentän sijainti, katso pos. 3 kuvassa
4.2 - 6
, sivu 225
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Sijoituspaikan infrastruktuuri
225
OHJE 4
Japanilaiset syöttöverkot (3 x 200 V~) ja USA:n syöttöverkot (3 x 208 V~) kytkeetään jännitteen 3
x 204 V~ liittimiin.
4
4
4
4
Kuva 4.2 - 6 Vaihtovirtamuuntajan T1 primääripuolen liitinkentän sijainti
(1) Vaihtovirtamuuntaja T1
(2) Primääripuolen kilpi, jossa on kytkentäkaavio
(3) Liitinkenttä vaihtovirtamuuntajan T1 primääriliitännöillä
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Sijoituspaikan infrastruktuuri Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
226
4.2.3.6 Hyppyjohtimien tarkastaminen kytkentävirran rajoitusta varten
Riippuen syöttöjännitteestä kytkentävirran rajoituksen on oltava konfiguroitu. Tämä tapahtuu kyt-
kentävirran rajoitukseen tarkoitetulla piirilevyllä olevien liitettävien hyppyjohtimien avulla (Pos. 1
kuvassa 4.2 - 7
, sivu 226).
4
Kuva 4.2 - 7 Piirilevyn sijainti ja pistoke kytkentävirran rajoitusta varten
4
(1) Piirilevy kytkentävirran rajoitusta varten
X1, X2, X3 Pistokkeet kytkentävirtarajoituksen konfigurointiin piirilevyllä
→ Tarkasta hyppyjohdinpäällyste ja korjaa se tarvittaessa.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 200 V~
3 x 208 V~
3 x 230 V~
