Asemalaajennukset Käyttöohje SIPLACE X-sarj a Komponenttikamera MultiStar:ille Alkaen ohj elmistoversiosta SR.70x.xx Painos 01/2011 406 6.7 Komponenttikamera MultiS t ar:ille 6.7.1 Kiinteä komponenttikamera P&P , tyy…
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttikamera TwinStar:ille, FC-kamera
405
6.6.2 Turvaohjeita
VAROITUS 6
Kun ladontapää vaihdetaan TwinStar:ista SpeedStar:iin, TwinStar:in kiinteät komponenttikamerat
tyyppi 33, 55 x 45, ja tyyppi 25, 16 x 16 pitää poistaa, muuten SpeedStar törmää kamerakoteloihin.
Kun TwinStar -ladontapää vaihdetaan MultiStar:iksi, kiinteä komponenttikamera, tyyppi 33, 55 x
45, digitaalinen, asennetaan alapositioon.
6.6.3 Tekniset tiedot
6
6
6
6
6.6.4 Sijainti
Kiinteiden komponenttikameroiden paikat ja niihin kuuluvat konfiguraatiot on esitetty kohdassa
3.8.2
, alkaen sivulta 162.
Komponentin mitat 0,2 x 0,2 mm² - 16 x 16 mm² komponentin yksinkertaisen mittauksen
yhteydessä
Komponenttispektri 0402 SO, PLCC, QFP, kanta, pistoke, BGA, erikoiskomponentti, Bare
Die, Flip-Chip, suoja saakka
Pienin jalkarasteri 0,25 mm
Min. jalkaleveys 0,1 mm
Pienin Ballrasteri 0,14 mm
Pienin Ball-halkaisija 0,08 mm
Näkökenttä 19,4 x 19,4 mm²
Valaistuslaji Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Komponenttikamera MultiStar:ille Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
406
6.7 Komponenttikamera MultiStar:ille
6.7.1 Kiinteä komponenttikamera P&P, tyyppi 33, 55 x 45, digitaalinen
Artikkeli-nro. 00119782-xx Kiinteä kamera CPP-päälle
6

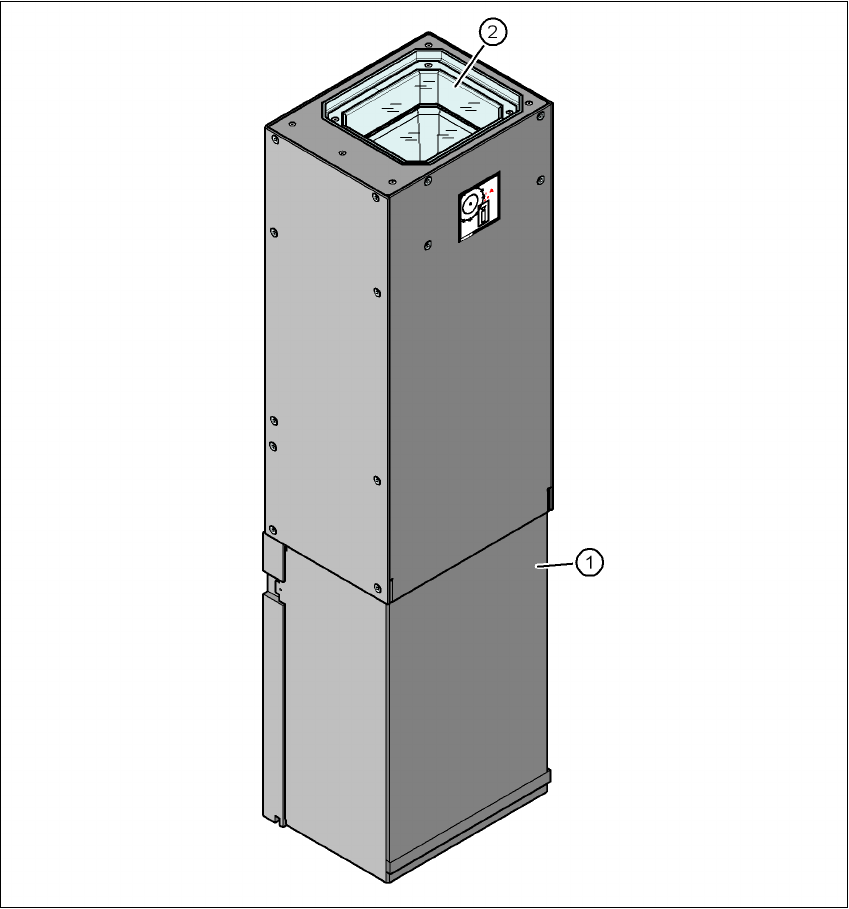

Kuva 6.7 - 1 Kiinteän komponenttikameran P&P, tyyppi 33, 55 x 45, digitaalinen, rakenne
(1) Kamerakotelo integroidun kameran ja kameravahvistimen kanssa
(2) Lasilevy- sen alla valaistus- ja optiikkatasot
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttikamera MultiStar:ille
407
6.7.1.1 Komponenttispektri
Yleiskatsaus komponenteistä, jotka voidaan keskittää kiinteällä kameralla, löydät kohdasta
3.5.2.3
, sivu 131.
6.7.1.2 Tekniset tiedot
6
6
6.7.1.3 Sijainti
Kiinteiden komponenttikameroiden paikat ja niihin kuuluvat konfiguraatiot on esitetty kohdassa
3.8.2
, sivu 162.
Komponentin mitat 0,5 x 0,5 mm² - 55 x 45 mm²
Komponenttispektri 0402, MELF, SO, PLCC, QFP, elektrolyyttikondensaattorit, BGA
Pienin jalkarasteri 0,3 mm
Min. jalkaleveys 0,15 mm
Pienin Ballrasteri 0,35 mm
Pienin Ball-halkaisija 0,2 mm
Näkökenttä 65 x 50 mm²
Valaistuslaji Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
