3.7.7 Piirilevyleveydet
3
3

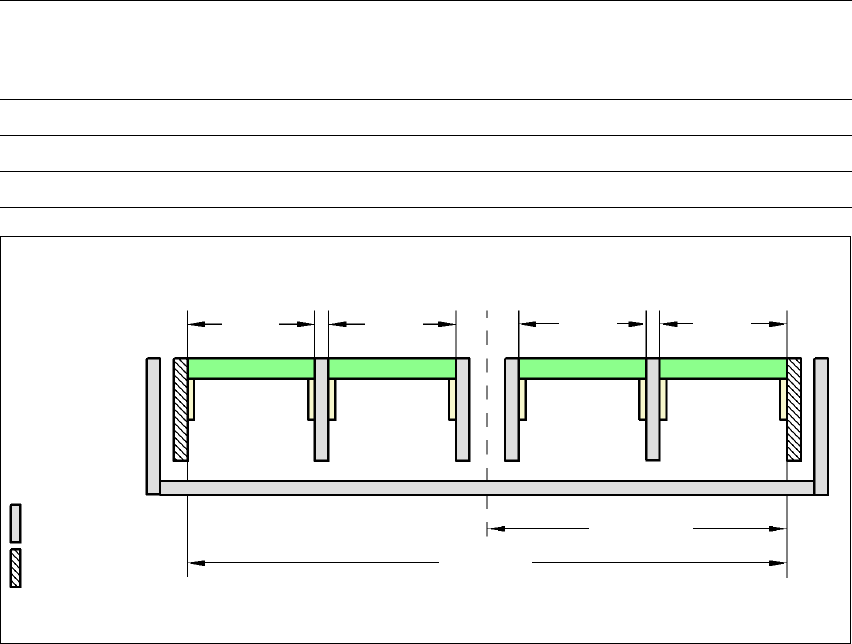

Kuva 3.7 - 6 Maksimit PL-leveydet - kuljetinreunat 535 mm kiinteitä, SIPLACE Quad Lane -kuljetin
Kuljetuslaji PL-leveys
rata 1R
[mm]
PL-leveys
rata 1L
[mm]
PL-leveys
rata 2R
[mm]
PL-leveys
rata 2L
[mm]
SIPLACE Quad Lane Maks. 114 Maks. 114 Maks. 114 Maks. 114
SIPLACE Quad Lane moodissa Dual Lane Maks. 178,5 Maks. 178,5
SIPLACE Quad Lane moodissa Single Lane Maks. 306,5
3
Maks.
114 mm
3
267,5 mm
3
535 mm
3
Liikkuva
kuljetinreuna
3
Kiinteä
kuljetinreuna
3
Maks.
114 mm
3
Maks.
114 mm
3
Maks.
114 mm
3
Rata 2L
3
Rata 2R
3
Rata 1L
3
Rata 1R
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 PL-kuljetinjärjestelmä
159
3.7.8 Piirilevykuperuuden määritelmä
3.7.8.1 PL-kuperuus kuljetuksen aikana

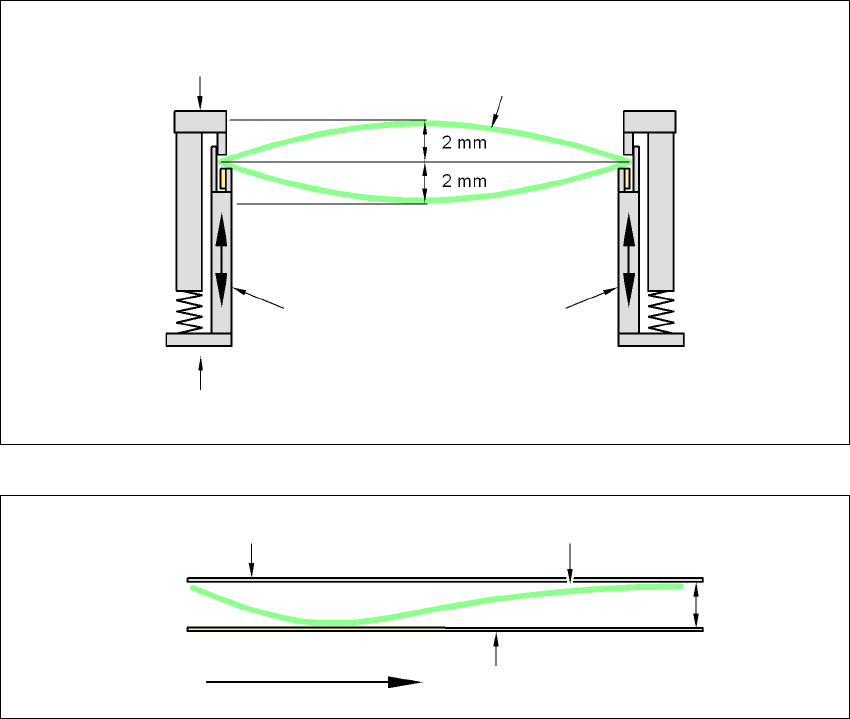

LP-kuperuus kohtisuoraan kuljetussuuntaan nähden maks. 1% PL-diagonaalista, mutta ei yli 2
mm
3
PL-kuperuus kuljetussuunnassa + PL-paksuus < 5,5 mm
3
Kiinteä lukitusreuna
Liikkuva lukitusreuna
Piirilevy
Kuljettimen reunalevy
Kiinteä lukitusreuna
Kuljetinhihna
Piirilevy
Piirilevyn kuljetus-
suunta
5,5 mm
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
PL-kuljetinjärjestelmä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
160
3.7.8.2 PL-kuperuus ladottaessa
Jos kuperuus on 2 mm, piirilevyn keskellä voi tulla ongelmia fokusoitaessa paikallisiin kohdistus-
merkkeihin ja mustepisteisiin. Digitaalikameran fokus on 2 mm. Kun kaikki toleranssit huomioi-
daan, tämä arvo pienenee arvoon 1,5 mm. Huomioi lisäksi, että kuperuus pienentää sallittua
komponenttikorkeutta.
3
3

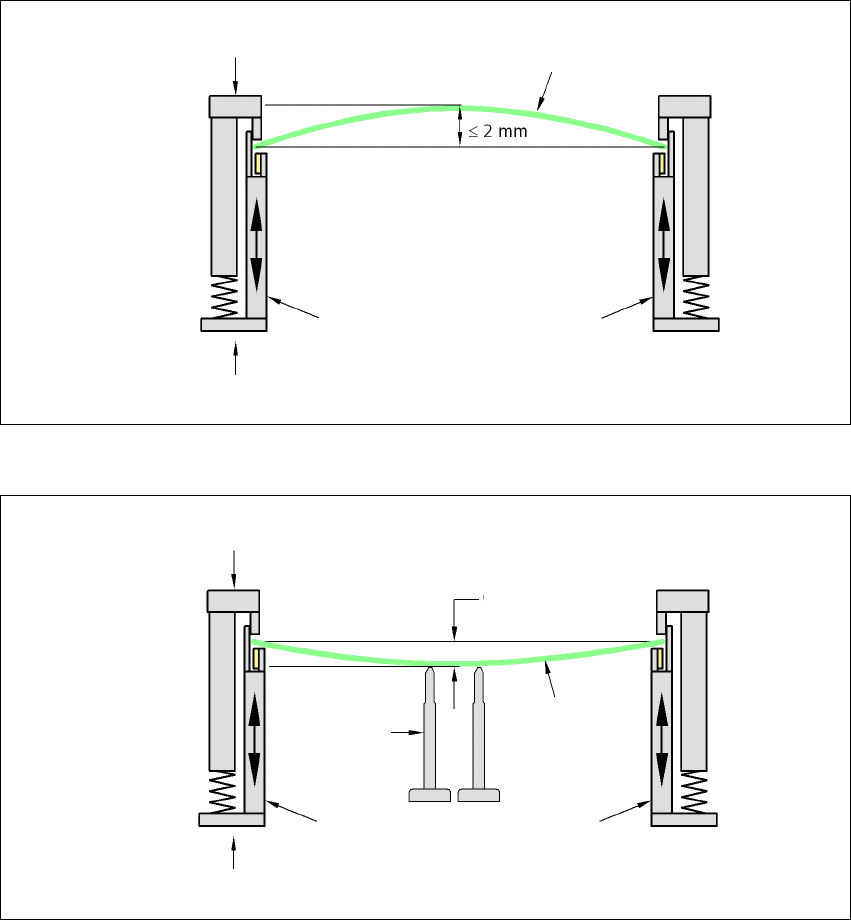

PL-kuperuus alaspäin maks. 0,5 mm
3
→ Käytä tämän arvon saavuttamiseksi magneettipuikkotuentoja.
Liikkuva lukitusreuna
Kiinteä lukitusreuna
Piirilevy
Kuljettimen reunalevy
Piirilevy
Magneetti-
puikko-
tuenta
Liikkuva lukitusreuna
Kiinteä lukitusreuna
Kuljettimen reunalevy
0,5 mm
