Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR .70x.xx Painos 01/2011 Ladontapää 135 3.5.2.9 T ekniset tiedot 3 CPP-pää: optinen keski tys terä- väpiirtoisella komponenttika- meralla,…
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Ladontapää Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
134
3.5.2.8 MultiStar laajennetussa Collect&Place-moodissa
Tässä moodissa MultiStar voi latoa koko komponenttispektriä alkaen 01005:stä aina kokoon
50 x 40 mm² asti. Suuri komponentti poimitaan viimeisena, keskitetään optisesti ja ladotaan en-
simmäisenä komponenttina.
3

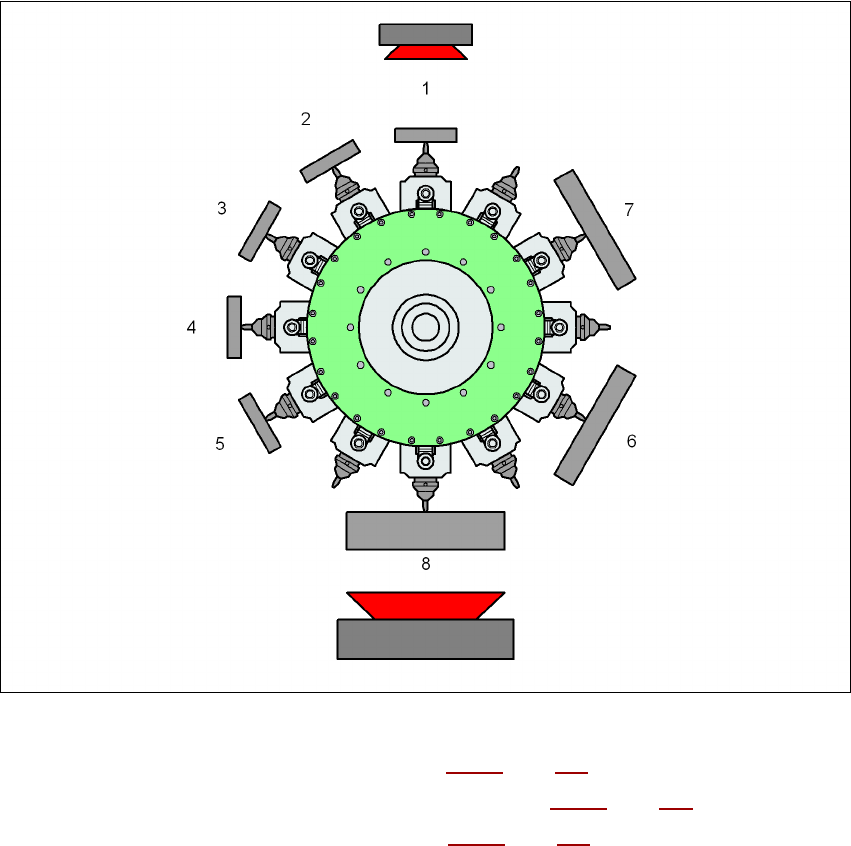

Kuva 3.5 - 8 MultiStar - sekamoodissa
P_komp Pieni komponentti (katso taulukko 3.5 - 1, sivu 131)
K_komp_2 Keskikokoinen komp, tyyppi 2 (katso taulukko 3.5 - 1
, sivu 131)
S_komp Suuri komponentti (katso taulukko 3.5 - 1
, sivu 131)
Tyyppi 30/38 Komponenttikamera, tyyppi 30 tai tyyppi 38
Tyyppi 33 Kiinteä komp-kamera, tyyppi 33
1 ... 8 Poimittujen komponenttien järjestys
3
CPP-pään vierekkäisiin segmentteihin ei voi ottaa K_komp_2 ja S_komp tyyppisiä komponent-
teja, jos näiden komponenttien diagonaali on yli 39,8 mm.
Puhtassa Pick&Place-moodissa yhdessä syklissä ladotaan vain yksi suuri komponentti. CPP-toi-
mii tällöin kuten Pick&Place-pää.
Tyyppi 30/38
P_komp
S_komp
Tyyppi 33
K_komp_2
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Ladontapää
135
3.5.2.9 Tekniset tiedot
3

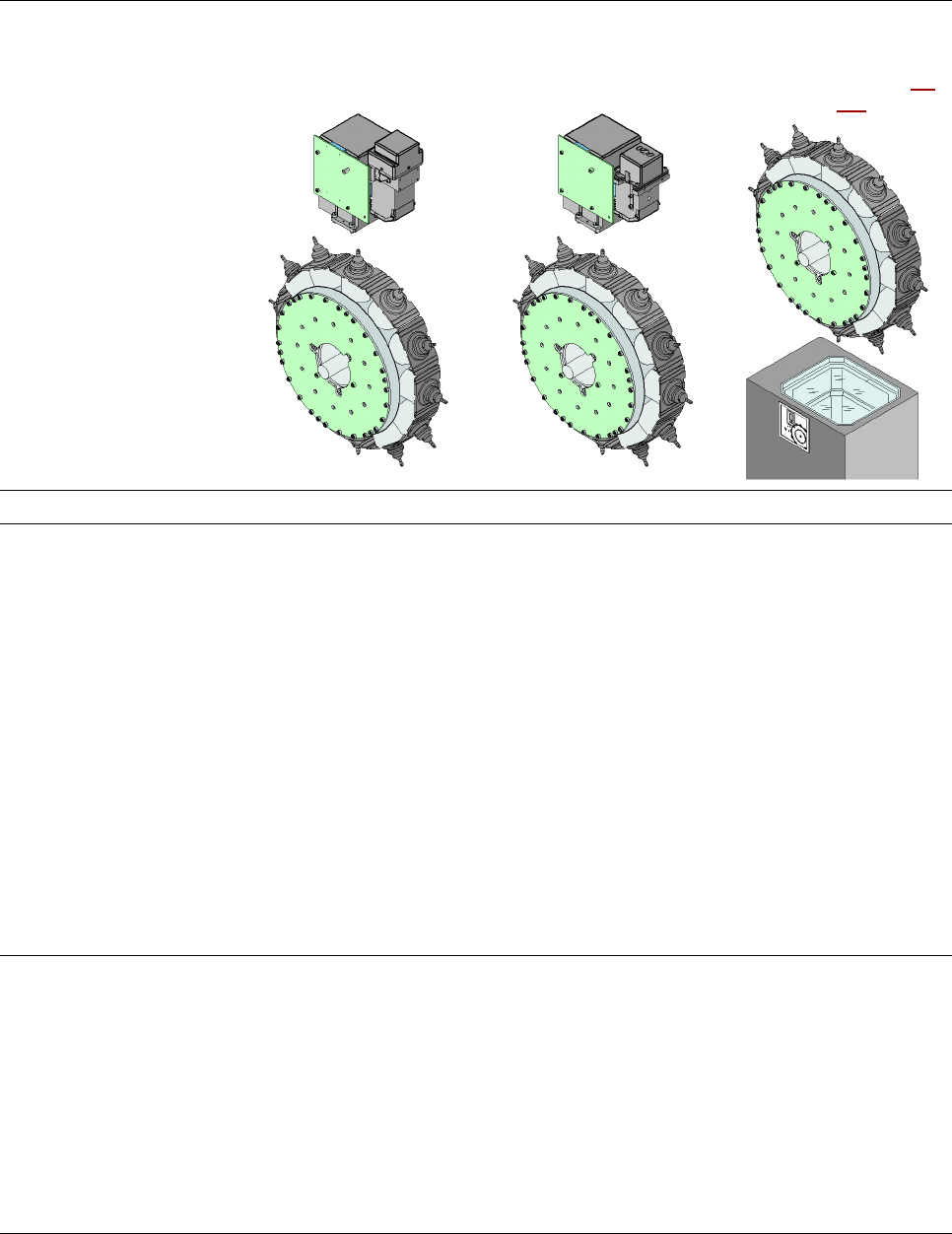

CPP-pää: optinen keskitys terä-
väpiirtoisella komponenttika-
meralla, tyyppi 30,
27 x 27, digitaalinen
CPP-pää: optinen keskitys
teräväpiirtoisella kompo-
nenttikameralla, tyyppi 38,
16 x 16, digitaalinen
CPP-pää: optinen keskitys
kiinteällä komponenttikame-
ralla, tyyppi 33, 55 x 45, digi-
taalinen (katso kohtaa 6.7
,
sivu 406
)
Komponenttispektri
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Komp-spesifikaatio
suurin korkeus 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
min. jalkarasteri 0,3 mm 0,25 mm 0,3 mm
min. jalkaleveys 0,15 mm 0,1 mm 0,15 mm
min Ballrasteri 0,25 mm komponenteille 18 x
18 mm²
0,35 mm komponenteille ≥ 18 x
18 mm²
0,25 mm 0,35 mm
min. Ball-halkaisija 0,14 mm komponenteille 18 x
18 mm²
0,2 mm komponenteille ≥ 18 x
18 mm²
0,14 mm 0,2 mm
minimimitat 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
maks. mitat 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
maks. paino 4 g 4 g 8 g
Asetusvoima
virtasensorimoodissa
(pienentynyt ladonta-
teho
1 N ... 3,0 N ± 0,5 N
valopuomimoodissa 2,2 N + 1,2 N - 0,5 N
suurnopeusmoodi virta-
sensorimoodissa
2,2 N± 0,5 N
virtasensorimoodissa
(pienentynyt ladonta-
teho
3,0 N ... 10,0 N ± 15%
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Ladontapää Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
136
Pipettityypit 20xx, 28xx 20xx 20xx, 28xx
X-/Y-tarkkuus
d
± 41 μm/3σ
± 55 μm/4σ
± 41 µm/3σ
± 55 µm/4σ
± 34 μm/3σ
± 45 μm/4σ
Kulmatarkkuus ± 0,4°/3σ
e
± 0,5°/4σ
e
± 0,4°/3σ
f
± 0,5°/4σ
f
± 0,2°/3σ
± 0,3°/4σ
± 0,5°/3σ
g
± 0,7°/4σ
g
± 0,5°/4σ
g
± 0,7°/4σ
g
Valaistustasot 5 5 6
Valaistustasojen asetus-
mahdollisuudet
256
5
256
5
256
6
a) Huomioi myös, että ladottavissa olevaan komponenttispektriin vaikuttavat myös pad-geometria, asiakaskohtaiset standardit
ja komponenttien pakkaustoleranssit.
b) 01005-komponentti: kameratyyppi 30; suositellaan kameratyyppiä 38 korkeille laatuvaatimuksille
c) CPP-pää alemmassa asennuspositiossa: kiinteä komponenttikamera ei mahdollinen.
d) Tarkkuusarvo on mitattu valmistajaneutraalin IPC-standardin mukaisesti.
e) Komponentin mitat välillä 6 x 6 mm² ja 27 x 27 mm².
f) Komponentin mitat välillä 6 x 6 mm² ja 16 x 16 mm².
g) Komponentin mitat alle 6 x 6 mm².
