Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.70x.xx Paino s 01/2011 Sijoituspaikan infrastruktuuri 223 4.2.3.4 Virransyöttökaa pelin liittäminen 4 Kuva 4.2 - 4 Liitinkenttä verk ko…
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Sijoituspaikan infrastruktuuri Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
222
VAROITUS 4
Sähköjohtojen jokaiseen yksittäiseen automaattiin ja asennettuihin optioihin (esim. MTC) on
oltava selvästi merkittynä ja laskettuna kuuluvaksi yksiselitteisesti johonkin ryhmään. Voimassa
ovat sen maan määräykset, jossa automaattia käytetään.
4

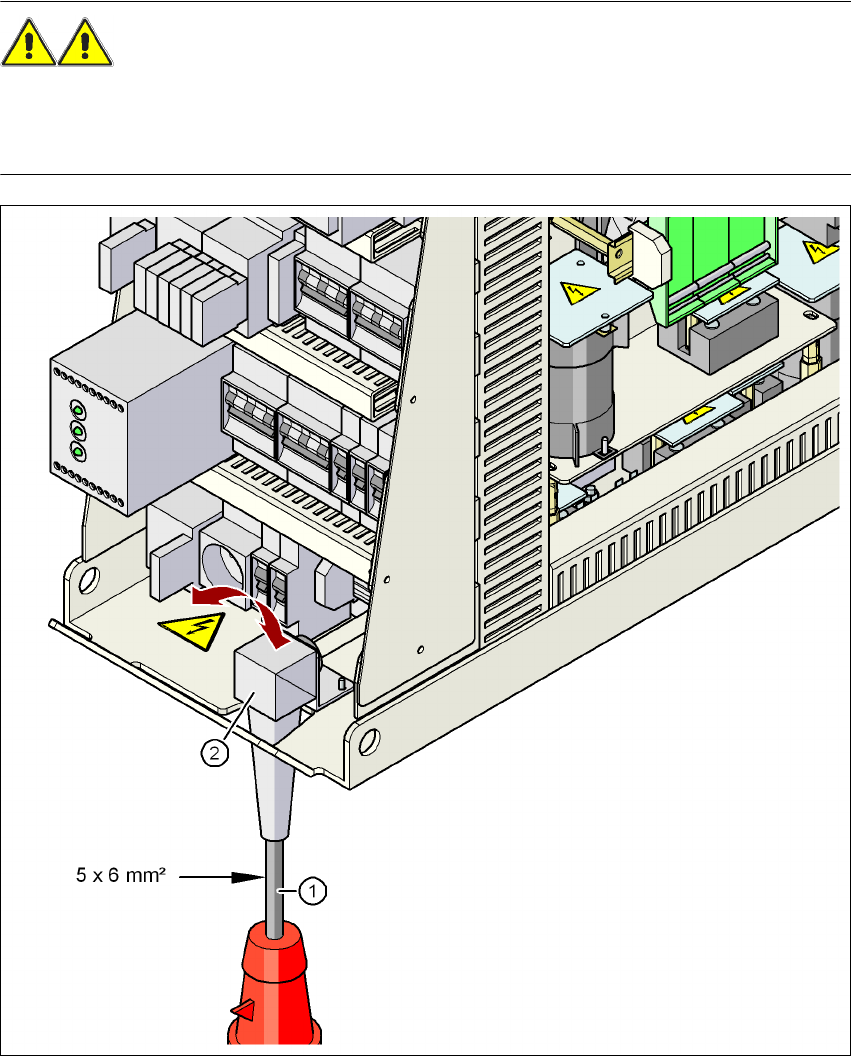

Kuva 4.2 - 3 Verkkoliitäntäkaapelin johdon poikkileikkaus
(1) Verkkosyöttökaapeli
(2) Kulma kaapelin ruuviliitokselle
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Sijoituspaikan infrastruktuuri
223
4.2.3.4 Virransyöttökaapelin liittäminen
4
Kuva 4.2 - 4 Liitinkenttä verkkoliitäntäkaapelin liitäntää varten
(L1) Vaihtovirtajakso
(L2) Vaihtovirtajakso
(L3) Vaihtovirtajakso
(N) Nollajohdin
(PE) Suojajohdin PE1, PE2, PE3, PE4
(X100) Liitäntäkenttä
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Sijoituspaikan infrastruktuuri Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
224
→ Liitä puristamalla jokaiseen johdinpäähän monisäiekaapelin pääte.
→ Irrota mutteri kulma-kaapeliruuviliitoksessa (Pos. 2 kuvassa 4.2 - 3
, sivu 222).
→ Avaa kulma-kaapeliruuviliitos.
→ Ohjaa verkkosyöttökaapeli kulma-kaapeliruuviliitoksen kautta liitäntäkenttään X100 (katso
X100 kuvassa 4.2 - 4
, sivu 223).
→ Kytke kaapeli ja pidä huolta tarvittavan suuresta taivutussäteestä. Johtimia ei saa katkaista.
→ Sulje kulma-kaapeliruuviliitos (Pos. 2 kuvassa 4.2 - 3
, sivu 222) ja kiristä ruuvit käsin.
4.2.3.5 Vaihtovirtamuuntajan T1 primääripuolen liitäntöjen tarkastus
Vaihtovirtamuuntajan T1 primääripuoli pitää konfiguroida kulloisenkin syöttöjännitteen mukaisesti.
→ Tarkasta siksi riviliitinlistalta (katso kuva 4.2 - 5
), onko vaihtovirtamuuntajan primääripuoli lii-
tetty oikein kulloiseenkin verkkojännitteeseen.
4
Kuva 4.2 - 5 Vaihtovirtamuuntajan T1 primääripuolen liitinkenttä
Liitinkentän sijainti, katso pos. 3 kuvassa
4.2 - 6
, sivu 225
