5.10.4.5 Liitosanturi X-nauhansyöttömoduuleille
X-nauhansyöttömoduulit voidaan varustaa liitosantureilla. Antureita on kahta eri versiota:
Liitosanturi 8 mm ja 12 mm X-nauhansyöttömoduuleille
Liitosanturi 16 mm - 88 mm X-nauhansyöttömoduuleille 5
Liitosanturi asennetaan kuvan 5.10 - 8
, sivu 335 positiolla 3 merkittyyn paikkaan.
Liitosanturilla jo valmiiksi varustettuja nauhansyöttömoduuleja on myös toimitettavissa (katso
kohta 3.9.2
, alkaen sivulta 174).
5.10.5 X-syöttömoduulin asennus
X-syöttömoduulin asennus on kuvattu Jobguide:ssa.
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 X-syöttömoduulin LCD- ja statusnäyttöjen huomiointi
337
5.11 X-syöttömoduulin LCD- ja statusnäyttöjen huomi-
ointi
X-syöttömoduuleilla on monivärinen statusnäyttö käyttötilojen ilmoittamiseen (pos. 6 kuvassa 5.11
- 1) ja LCD-näyttö (pos. 1kuvassa
5.11 - 1
) tekstien esittämiseen.
5

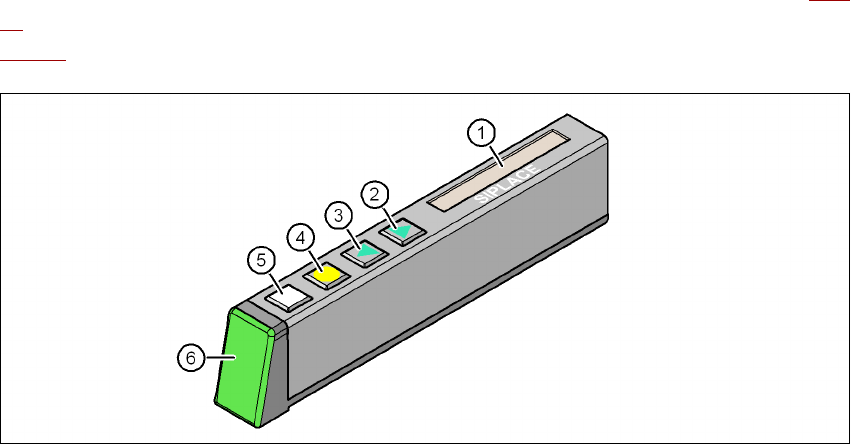

Kuva 5.11 - 1 X-syöttömoduulin painikkeet, LCD- ja statusnäyttö
(1) LCD-näyttö
(2) Painike ETEENPÄIN
(3) Painike TAAKSEPÄIN
(4) Painike FOLIO
(5) Painike SET
(6) Statusnäyttö, monivärinen
5.11.1 Statusnäyttö
–Vihreä:
Syöttömoduuli on käyttövalmis ja kuuluu nykyiseen varusteluun.
– Oranssi:
Ilmoisee varoitusta. Varoitusteksti tulee LCD-näytölle.
– Punainen:
On tapahtunut virhetoiminta. Virheilmoitus tulee LCD-näytölle.
– Ei valoa:
Syöttömoduuli eia kuuluu nykyiseen varusteluun.
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
X-syöttömoduulin LCD- ja statusnäyttöjen huomiointi Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
338
OHJE 5
Koneohjain kytkee statusnäytön pois niistä syöttömoduuleista, jotka eivät kuulu varusteluun. Tila
"LED pois" on sen mukaisesti vain silloin, kun ohjelmointijärjestelmä on antanut linjalle työtilauk-
sen. Tämä helpottaa käyttäjän työtä syöttömoduulien valvonnassa, koska vain ne syöttömoduulit
on huomioitava, jotka kuuluvat varusteluun.
Itse varustelutoiminnan aikana - asemalle ei lähetetty varusteluinformaatiota, ei lähetetty työtila-
usta SIPLACE Pro asemalle/linjalle - jokaisen syöttömoduulin LED aktivoituu moduulia paikoil-
leen asetettaessa. Käyttäjä saa näin tiedon siitä, että kaikki on kunnossa.
5.11.2 LCD-näyttö
Seuraavassa taulukossa löydät sanalliset selostukset LCD-näytöille, statusnäytön väreille ja moo-
deille, merkitys ja toimenpiteet vian poistamiseksi.
5.11.2.1 Varoitukset ja korjaustoimenpiteet
5
5
5.11.2.2 Virheilmoitukset ja korjaustoimenpiteet
5
LCD-näytön
tekstit
Status-
näyttö
Merkitys Häiriönpoisto
Remove Foil
(Poista folio)
Oranssi Valittiin toiminto, joka ei ole
sallittu silloin kun peitefolio
on kiristyneenä (foliokeinuvi-
pu on painuneena alas).
Jos haluttu toiminto pitää suorittaa, on folio
poistettava hammaspyöräparista ja leikatta-
va poikki, jotta foliokeinuvipu pääsee va-
paaksi
LCD-näytön
tekstit
Status-
näyttö
Merkitys Häiriönpoisto
ei mitään Punainen,
vilkkuva
Syöttömoduuli-software ei
pääse sovellukseen
Lataa sovellus-software uudelleen
lataa syöttömoduuli-software
Handle --->>
(Kahva --->>)
Punainen Syöttömoduuli on ilmoitettu,
mutta poistokahvaa ei ole
työnnetty sisään
Työnnä poistokahva sisään
Low Voltage
(Alijännite)
Oranssi 24V syöttöjännite ei ole ylit-
tänyt päällekytkentäkynnys-
tä päällekytkemisen jälkeen
Tarkasta jännitesyöttö
Low Voltage
(Alijännite)
Punainen 24V syöttöjännite on ylittänyt
päällekytkentäkynnyksen ja
on katkennut sen jälkeen
Tarkasta jännitesyöttö
