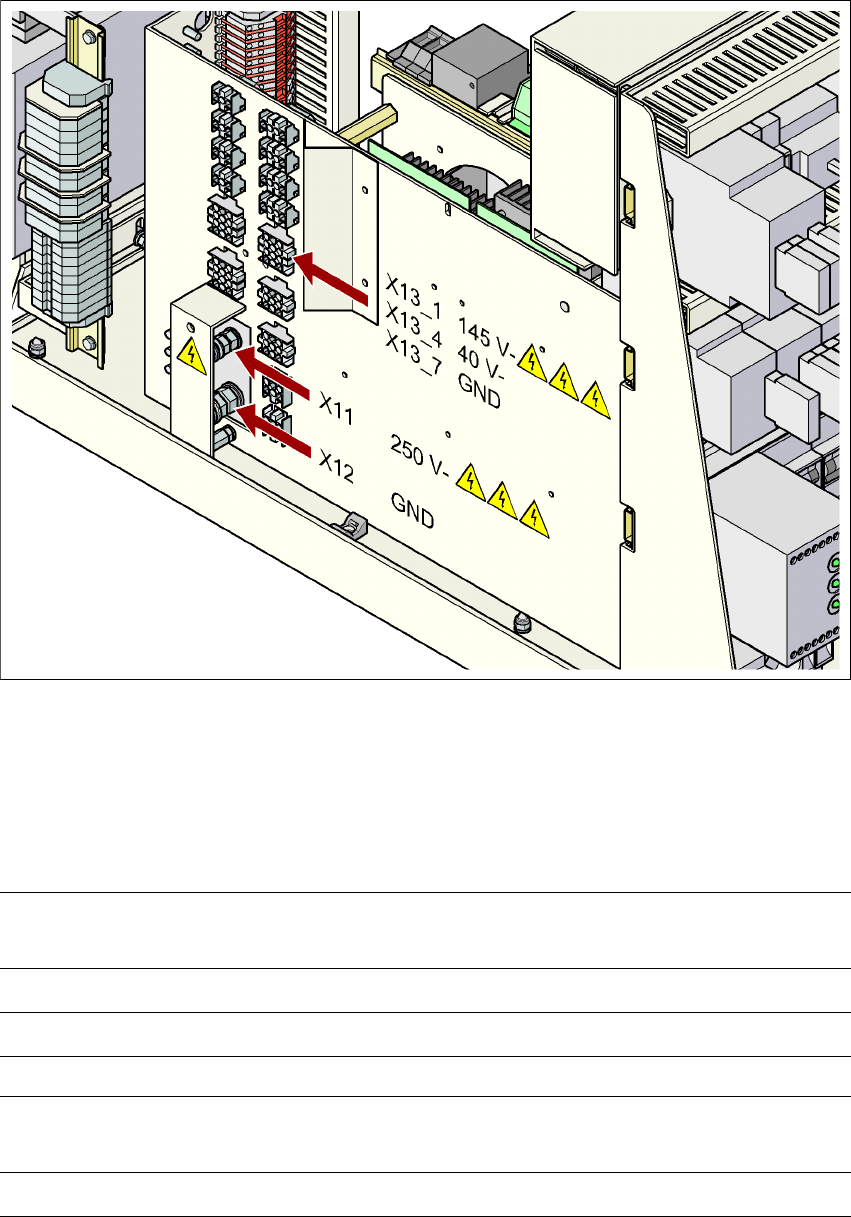

Kuva 2.7 - 2 Mittauspaikat virransyöttöpistoyksiköllä

2.7.1 Käyttöjännitteet, jäännösjännitteet ja purkautumisajat HÄTÄ-SEIS-

painikkeen painamisen jälkeen

Mitattu nastat X11 ja X13_1

X12 (GND) vastaan

Jännite

normaalikäytössä

Jäännösjännite

HÄTÄ-SEIS Purkautumisajat

X11 + 250 V- < 10 V- 7 s

X13_1 + 145 V- < 10 V- 50 s

Mitattu nasta X13_4:llä

nastaa X3_7 (-) vastaan

Jännite

normaalikäytössä

Jäännösjännite

HÄTÄ-SEIS Purkautumisajat

X13_4 + 40 V- + 40 V- -

Käyttöohje SIPLACE X-sarja Käyttöturvallisuus

Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Paineilmasyötön sulkeminen ja paineen purkaminen

2.7.2 Jäännösjännitteet ja purkautumisajat pääkytkimen poiskytkemisen jälkeen

VAROVASTI 2

Välttääksesi tietojen häviämisen kytke automaatti pois päältä - paitsi hätätilanteissa - vasta seu-

raavien kriteereiden jälkeen:

– Automaatti on lopettanut kone-, asetus- ja asennustietojen tiedonsiirron.

– Automaatti on lopettanut PL:n työstämisen.

– Automaatti on lopettanut ylösajovaiheen.

2.8 Paineilmasyötön sulkeminen ja paineen purkami-

nen

Automaatin käyttöpaine on asetettu kiinteästi arvoon 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Pos. 1

kuvassa 2.8 - 1

, sivu 88 esittää paineilmayksikön sijainnin. Voit katkaista paineilmasyötön auto-

maatille sulkuhanalla (Pos. 2 kuvassa 2.8 - 1

, sivu 88).

→ Avaa kannen lukitus koneen avaimella.

→ Nosta kansi pois (katso kuva 2.8 - 1

, sivu88).

→ Käännä sulkuhanan kahva (pos. 1 kuvassa 2.8 - 1

, sivu 88) pystyasennosta vaaka-asentoon.

→ Tarkkaile käyttöpaineen manometriä (pos. 5 kuvassa 2.8 - 1

, sivu 88). Päällekytketyssä au-

tomaatissa paine purkautuu 1 min. sisällä 0 MPa (0 bariin).

VAROVASTI

Päällekytketyllä koneella saa keskeyttää paineilmasyötön sulkuhanalla enintään 30 minuutiksi.

Jos tarvitaan pidempään paineilmajärjestelmää huolto- ja kunnossapitotöitä varten, automaatti

täytyy kytkeä pääkytkimellä pois päältä ja erottaa se paineilmasyötöstä.

Mitattu nastat X11, X13_1 ja

X13_4 X12 (GND) vastaan

Jäännösjännite poiskytketyllä

pääkytkimellä Purkautumisajat

X11 < 10 V- < 7 s

X13_1 < 10 V- < 50 s

X13_4 < 10 V- < 2 s

Käyttöturvallisuus Käyttöohje SIPLACE X-sarja

Paineilmasyötön sulkeminen ja paineen purkaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011

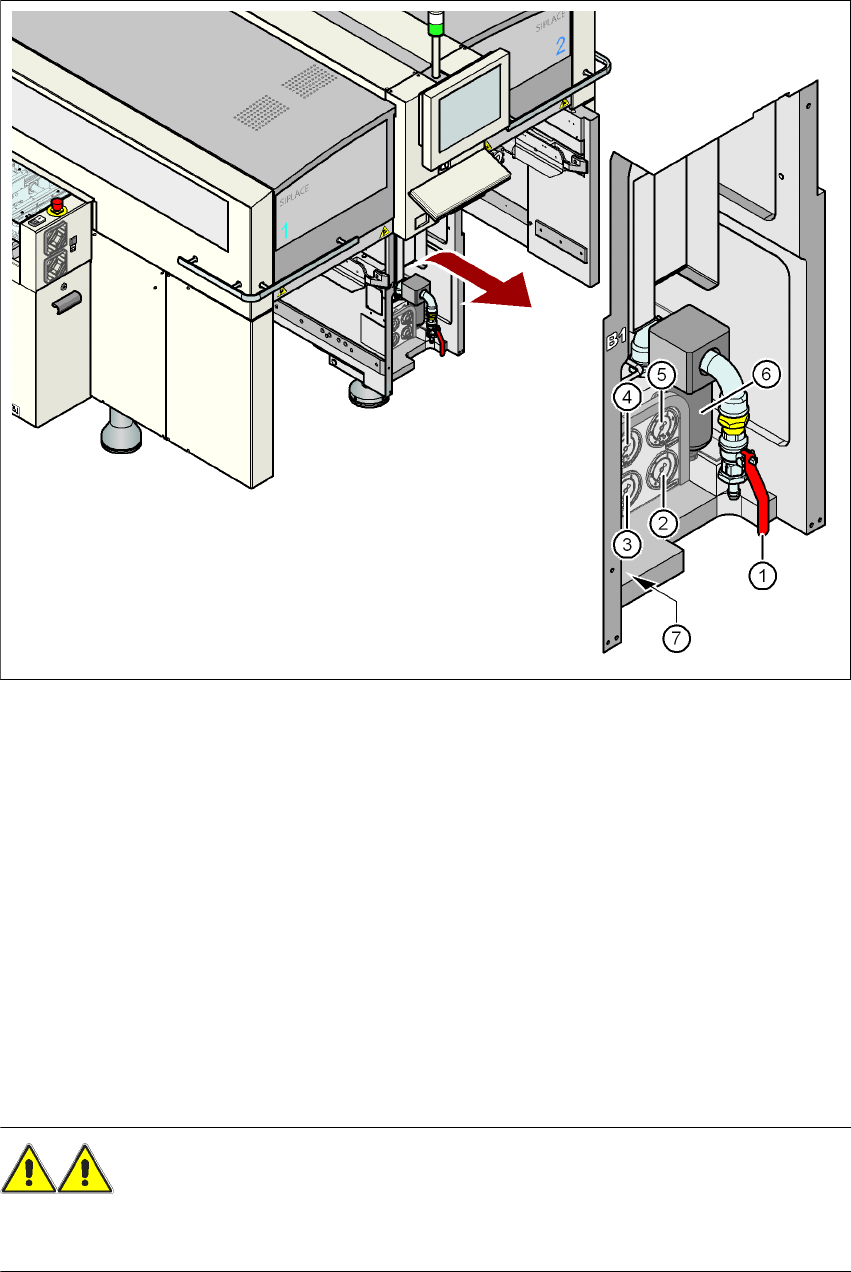

Kuva 2.8 - 1 Automaatilla oleva paineilmayksikkö

(1) Sulkuhana

(2) Manometri konekomponenttien syöttöpaineelle

Asetuspaine: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (näyttöalue 0 - 0,6 MPa, 0 - 6 bar)

(3) Manometri portaalijakajan syöttöpaineelle

Asetuspaine: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näyttöalue 0 - 0,6 MPa, 0 - 6 bar)

(4) Manometri Bulkcase-syöttömoduulien syöttöpaineelle

Asetuspaine: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (näyttöalue: 0 - 0,6 MPa, 0 - 6 bar)

(5) Manometri tulopaineelle

Asetuspaine: 0,5 - 1,0 MPa, 5 - 10 bar (näyttöalue: 0 - 1,0 MPa, 0 - 10 bar)

(6) Paineilmasuodatin

(7) Kuusiokoloruuvi pneumatiikkapistoyksikön kiinnittämiseksi

VAROITUS

Älä milloinkaan irrota paineilmaletkuja, jotka ovat paineen alaisia. On olemassa loukkaantumis-

vaara! 2
