Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarj a SIPLACE X-sarjan komponenttivaunu Alkaen ohj elmistoversiosta SR.70x.xx Painos 01/2011 206 3.10.8.2 Maksimi nauharullan läpimitta suhteessa PL-kuljetuskorkeuteen 3 O…
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 SIPLACE X-sarjan komponenttivaunu
205
3.10.8 Nauhakontti SIPLACE X-sarja
3.10.8.1 Kuvaus
Nauhakonttiin voi laittaa rullia, aina läpimittaan 19" (483 mm) asti. Jakolevyjen käyttäminen on ku-
vattu kohdassa 5.9.5
, sivu 326.
3
Kuva 3.10 - 9 Komponenttivaunu, SIPLACE X-sarja, nauhakontilla
(1) Komponenttivaunu
(2) Pistoakselin sijainti
(3) Nauhajäteastia
(4) Nauhakontti
(5) Jakolevy
(6) Pistoakseli (suurennettu)
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
SIPLACE X-sarjan komponenttivaunu Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
206
3.10.8.2 Maksimi nauharullan läpimitta suhteessa PL-kuljetuskorkeuteen
3
OHJE: 3
X-sarjan komponenttivaunut eivät yleensä tarvitse pistoakseleita. Jos X-syöttömoduulissa esiin-
tyy "Timeout"-virheilmoitus useaan kertaan, suosittelemme kuitenkin pistoakselin käyttämistä.
3.10.9 Nauhajätejohde
3

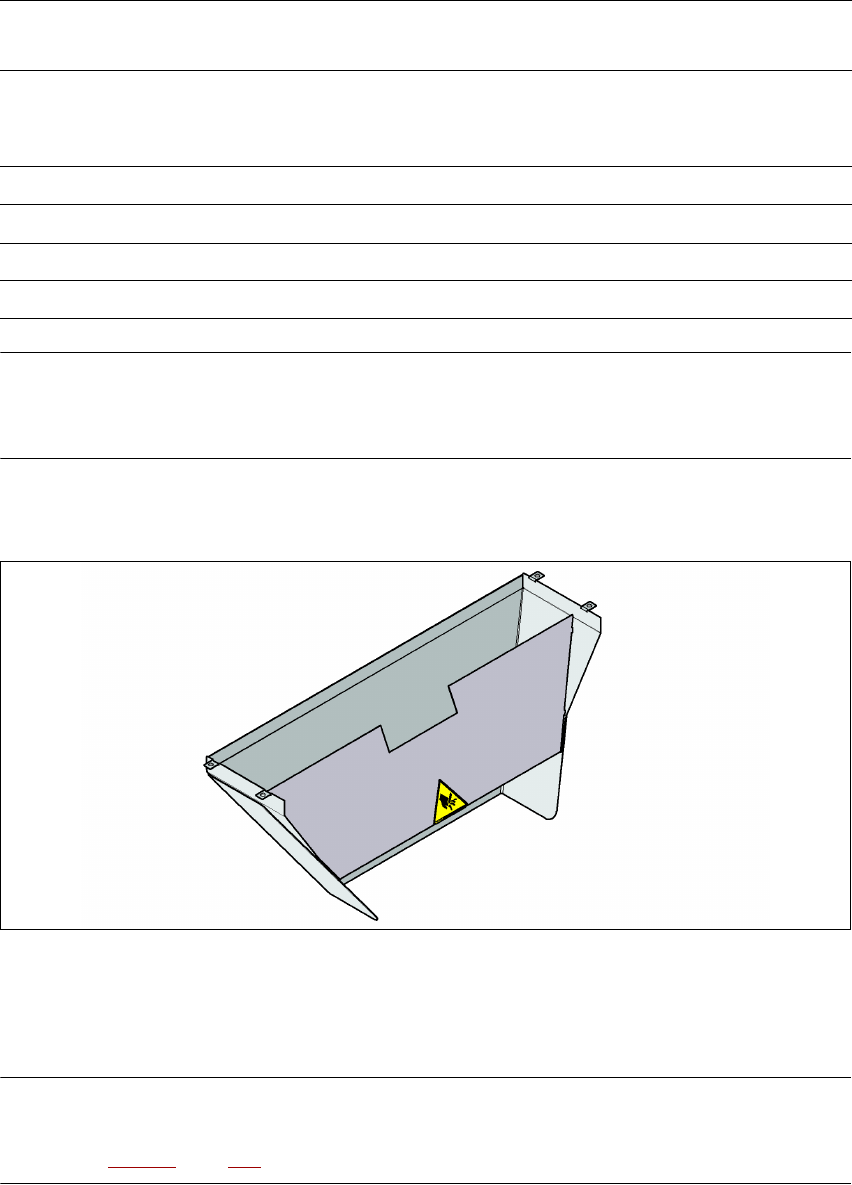

Kuva 3.10 - 10 Nauhajätejohte komponenttivaunun sisäänvetäjään
Nauhajätejohteen pituus voidaan säätää kulloisenkin PL-kuljetuskorkeuden mukaiseksi siten, että
nauhapalaset ohjautuvat suoraan komponenttivaunun nauhajätesäiliöön.
OHJE 3
X-sarjan nauhajätejohde voidaan asentaa X-sarjan komponenttivaunun sisäänvetolaitteeseen
(katso kuva 5.15 - 3, sivu 346).
Ilman lisä-
nauharullapidikettä
Lisä-nauharullapidikkeen kanssa
Komponenttivaunu
n PL-
kuljetuskorkeus
Nauharullan läpimitta Nauharullan läpimitta
ilman pistoakselia pistoakselin
kanssa
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 SIPLACE X-sarjan komponenttivaunu
207
3.10.10 Tyhjänauhajohdekanava komponenttivaunun sisäänvetolaitteessa
Vakioversiossa tyhjänauhan johtokanava voi johtaa paineilmakäyttöiseen nauhaleikkaimeen
enintään 12 mm taskukorkeuden suuruisia nauhoja.
3

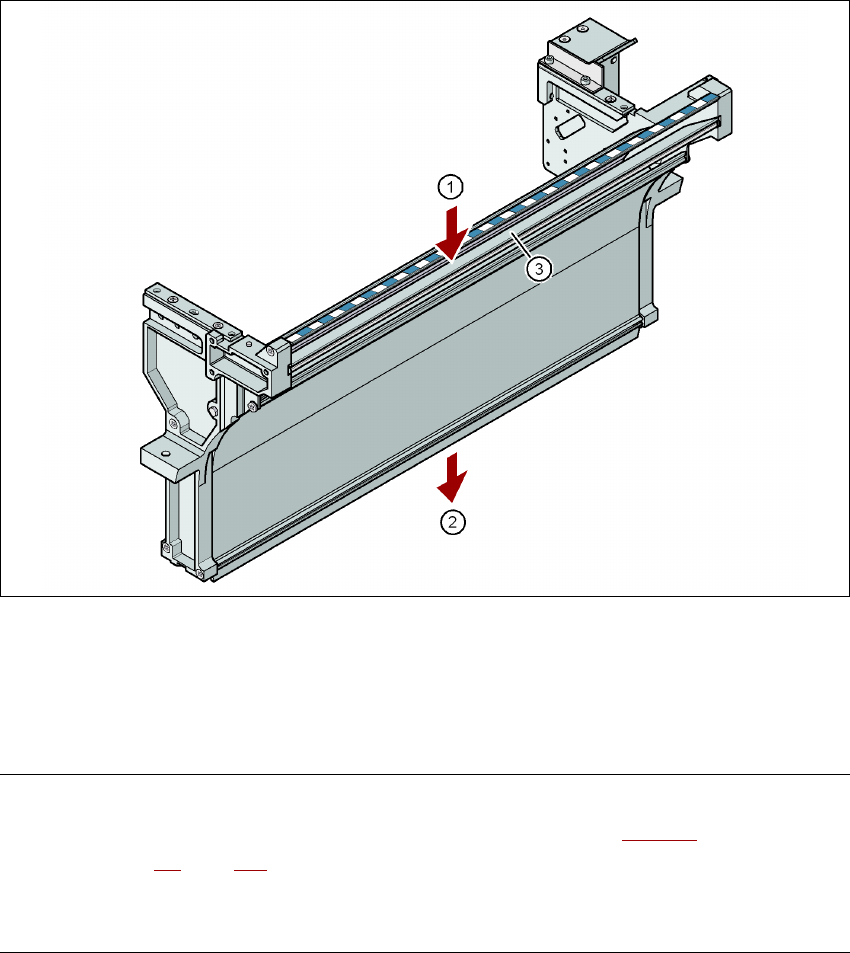

Kuva 3.10 - 11 Tyhjänauhajohdekanava - SIPLACE X-sarjan komponenttivaunun sisäänvetolaitteessa
(1) Sisääntulorako tyhjänauhoja varten
(2) Ulostulorako tyhjänauhoja varten paineilmakäyttöisen leikkaimen yläpuolella
(3) Jakolevy nauhoille < 12 mm, nauhoille> 12 mm irrotettavissa
OHJE
– Jos nauhojen taskukorkeus on yli 12 mm, jakolevy (pos. 3 kuvassa 3.10 - 11
) voidaan poistaa
(katso kohta 4.6
, sivu 287).
→ Älä aseta matalataskuisia syöttömoduuleja suoraan korkeataskuisten syöttömoduulien vie-
reen. Tyhjänauhat voivat joutua limittäin ja aiheuttaa ruuhkan.
