3 技術資料 SIPLACE HF 系列使用 手冊 3.6 取置頭 軟體版本 SR.505.xx 05/2004 中文版 104 3 圖 3.6 - 7 6 取置節 / 取置頭－功 能組群，Part 2 3 (1) 中間分配器盤，蓋板下 (2) 星形軸驅動裝置－ DR 馬達 (3) Z 軸馬 達 (4) 氣閥調整驅動裝置 (5) 39 x 39 元件檢視攝影機
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.6 取置頭
103
3.6.3 高速 IC 取置用 6 取置節 / 取置頭
3
圖 3.6 - 6 6 取置節 / 取置頭－功能組群，Part 1
3
(1) 真空產生器
(2) 旋轉站，DP 軸
(3) 附 6 個套管 (sleeve) 的星型軸－星形軸
(4) 強制空氣閥
(5) 消音器
3 技術資料 SIPLACE HF 系列使用手冊
3.6 取置頭 軟體版本 SR.505.xx 05/2004 中文版
104
3
圖 3.6 - 7 6 取置節 / 取置頭－功能組群，Part 2
3
(1) 中間分配器盤，蓋板下
(2) 星形軸驅動裝置－ DR 馬達
(3) Z 軸馬達
(4) 氣閥調整驅動裝置
(5) 39 x 39 元件檢視攝影機
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.6 取置頭
105
3.6.3.1 說明
6 取置節 / 取置頭也根據收取及置放原理作用。透過標準元件檢視模組，HF 取置機可以快速而非常
精確的取置邊緣長度達 32 mm 的元件。因此，它非常適合用在 IC 佔極大比例的產品上。即使在範
圍從 PLCC 44 到 QFP 208 的主要應用上，它仍可達到有相當程度提昇的輸出。
6 取置節 / 取置頭可利用選用的 DCA 檢視模組，以光學方式定位及取置從 0.6 x 0.3 mm
2
到 13 x 13
mm
2
的元件。DCA 檢視模組可以讓 high-speed flip chips 及 bare die 元件的取置達到最佳速度及精確
度。數值如第 107
頁表格所示。
檢查及自我學習功能 3
第 100 頁所述的 12 取置節 / 取置頭的檢查及自我學習功能，同樣也適用於 6 取置節 / 取置頭。
3.6.3.2 功能的說明
3

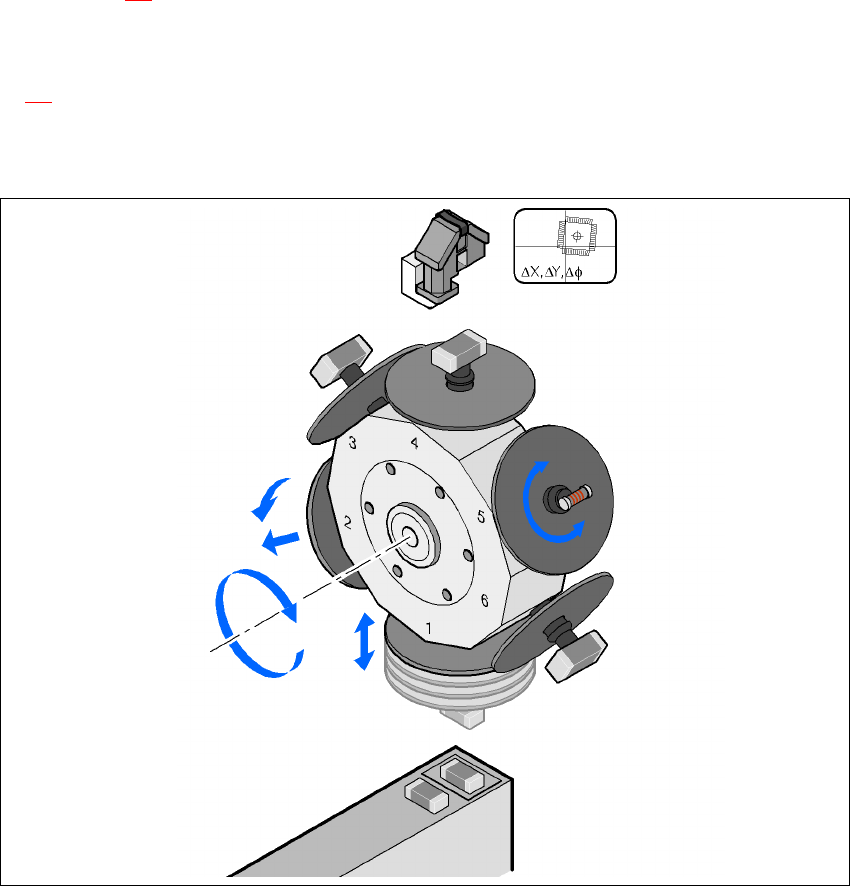

圖 3.6 - 8 功能的說明
元件攝影機
DP 軸
轉動元件進入取置位置
拆卸套管 (sleeve) 或
插件
Z軸
拾取元件或放置
星形軸
星形轉動
棄置元件
