7.6 陶瓷基板㆗心定位裝置
7.6.1總論
陶瓷基板很容易碎裂，因此對可能在 ( 例如 ) 取置程序㆗夾置 PCB 時發生的機械應力非常敏感。因
此機器應隨時配備機械式陶瓷基板㆗心定位裝置來取置陶瓷基板。每㆒個輸送帶料軌都安裝㈲兩個
機械式㆗心定位裝置。
7.6.2 機械式㆗心定位
升降平台㆖配備㈲陶瓷基板㆗心定位裝置。如果基板到達它的取置位置，升降平台會向㆖移動。當
它到達最㆖方位置時，機械式陶瓷基板㆗心定位裝置會啟動而基板會被保持在 PCB 輸送帶㆖的位
置。機械式㆗心定位後會進行 PCB 檢視攝影機的光㈻定位。陶瓷基板㆗心定位的㆒個㈵別的㊝點
是，它可以緊貼邊緣置放陶瓷基板。
7 工作站擴充 SIPLACE HF 系列使用手冊
7.6 陶瓷基板㆗心定位裝置 軟體版本 SR.505.xx 05/2004 ㆗文版
316
7.6.2.1構造

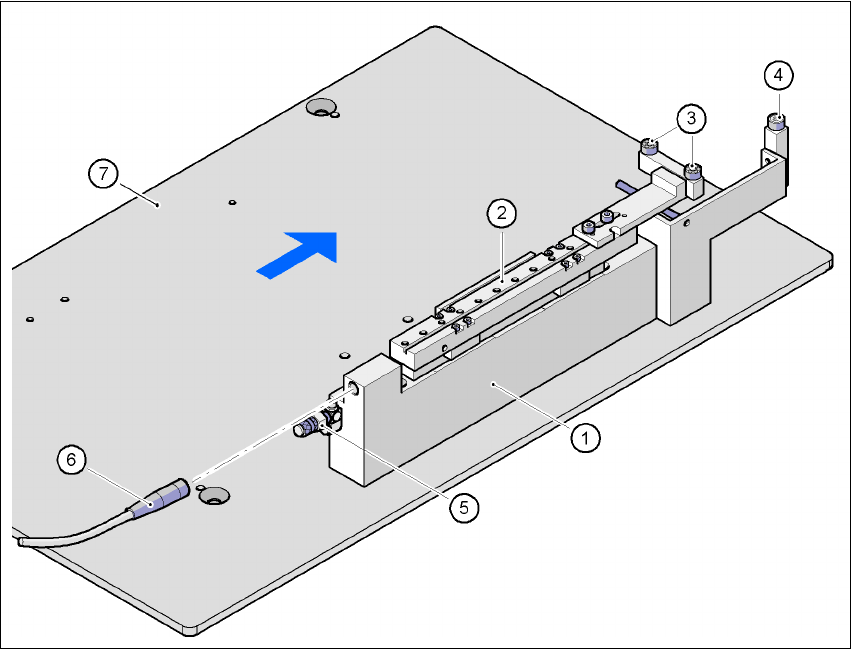

圖 7.6 - 1 陶瓷基板㆗心定位裝置的構造
(1) 機械式陶瓷基板㆗心定位裝置
(2) ㆗心定位滑件
(3) 滾珠軸承
(4) 制止塊
(5) 壓縮空氣接頭
(6) 近接開關連接線
(7) 升降平台
7
7
7.6.2.2 預防保養
－ 確定清潔 X 軸定位裝置的滾珠軸承座並塗抹黃油。
－ 必要時，檢查充氣驅動機構是否順暢運轉。
－ 應根據保養指示進行輸送帶保養。
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.6 陶瓷基板㆗心定位裝置
317
7.6.2.3 技術㈾料
7
7.6.3 光㈻定位
光㈻定位使用用來定位 PCB 的定位基準點。您應根據定位基準點的對比率來選擇 PCB 檢視攝影機
或多色 PCB 檢視攝影機 (Type 18) 21，( 請參閱第 7.7
節 )。
7.6.4 建議用於陶瓷基板的定位基準點形狀
陶瓷基板的載體封裝材料與電路板電路層之間的對比通常極小。因此，定位基準點必須根據與定位
基準點的形狀及結構㈲關的㈵定標準進行選擇。建議的定位基準典型狀與結構如㆘：
7.6.4.1 定位基準點形狀
建議為邊長 >1 mm 的長方形或正方形，且間隙 >0.5 mm。
基板格式 50 x 50 mm
2
到102 x 178 mm
2
(2" x 2" 到 4" 到 7")
基板厚度 最大 1.5 mm
基板型號
未劃切割線 ( 沒問題 )
㈲切割線 ( 必須測試 )
夾置
X 軸方向 ( 移動方向 )
Y 軸方向
Z 軸方向
機械式㆗心定位
< 1.5 mm，無夾置
> 1.5 mm，> 50 N 的升降平台
輸送帶㆖的支撐
2.5 mm
附 PCB 檢視攝影機的光㈻定位：
照亮淡色銲料的方式
照亮暗色銲料的方式並以多色攝影機縮小間隔
以調整基體 (>1 mm)：
PCB 檢視攝影機 ( 標準配備 )
多色 PCB 檢視攝影機 ( 選用 )
㈲ 4 個照明㈬準可供選擇
定位基準點的標準
參閱 PCB 檢視模組位置偵測
PCB ㆘側間隙
12 mm
壓縮空氣接頭
0.55 MPa (5.5 bar)
