SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.2 警告標籤
43

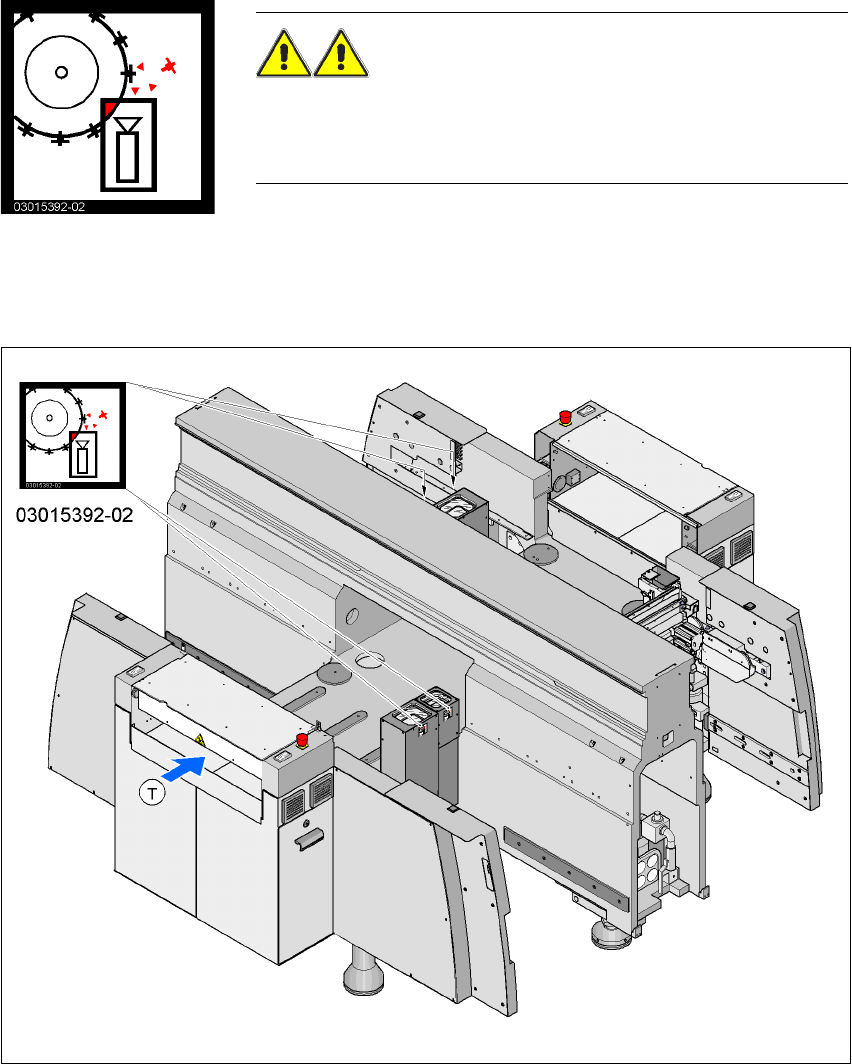

2.2.9 雙取置頭 (TwinHead) 的元件攝影機上的 " 取置頭撞擊 " 資訊板
2
警告標籤 " 取置頭撞擊 "，零件號碼：03015392-02
( 每一取置系統的數量：HF/3 是 2，HF 是 4) 2
2
圖 2.2 - 13 雙取置頭 (TwinHead) 的元件攝影機上的 " 取置頭撞擊 " 資訊板
2
警告，取置頭撞擊危險 2
在將取置頭由雙取置頭 (TwinHead) 變更為收取及置放頭時，雙取置
頭 (TwinHead) 的元件檢視攝影機 ( 靜止，Type 22，50 x 40 及 type 20，
8 x 8) 必須拆下，否則收取及置放頭會碰撞到攝影機外殼。
2 操作安全須知 SIPLACE HF 系列使用手冊
2.2 警告標籤 軟體版本 SR.505.xx 05/2004 中文版
44

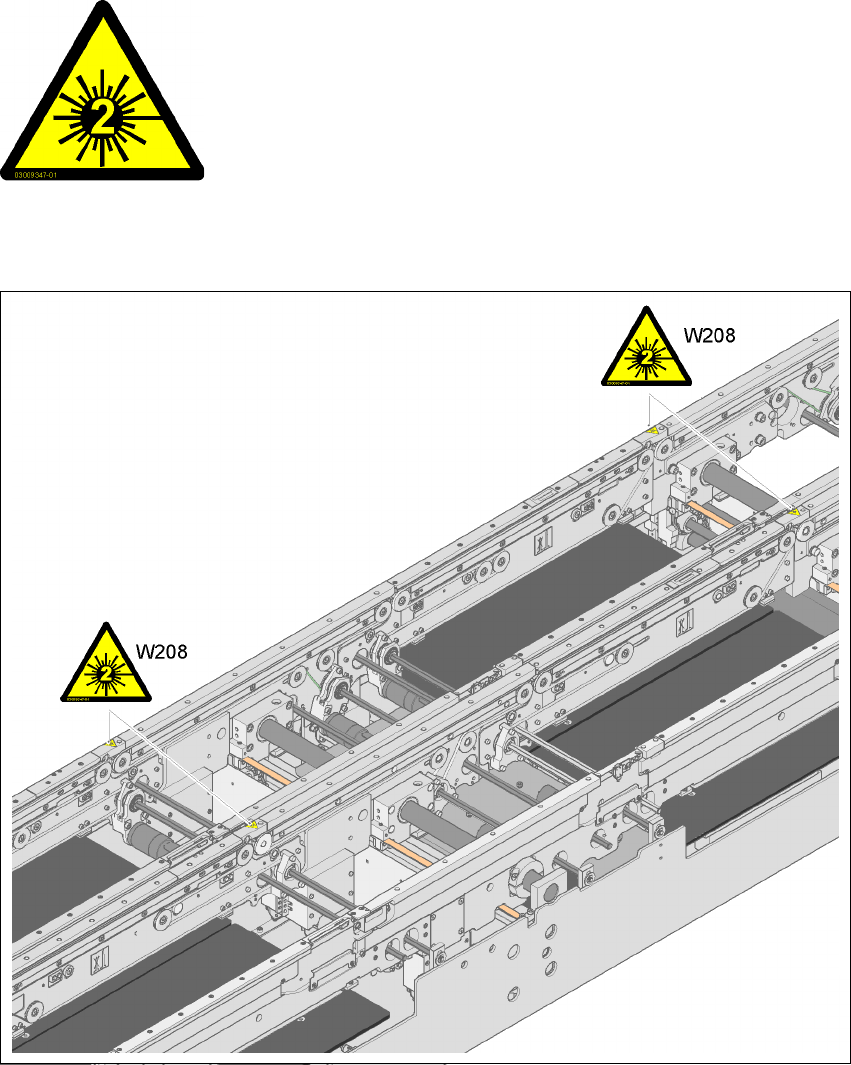

2.2.10 PCB 輸送帶上的 " 雷射等級 2" 警告標籤 W208
2
PCB 輸送帶上的 " 雷射等級 2" 警告標籤 W208，零件號碼：03009347-01 ( 每一取置系統上的數量：4)
2
2
2
圖 2.2 - 14 PCB 輸送帶上的 " 雷射等級 2" 警告標籤 W208
2
2
雷射輻射！ 2
不要直視光束 2
雷射等級 2 2
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.3 雷射的類別
45
2.3 雷射的類別
2.3.1 雷射等級 1
2.3.1.1 整部機器的類別
2
請注意： 2
雷射等級 1 及 1M 的模組並不相同。
2.3.1.2 攝影機系統的類別
2
2.3.2 雷射等級 1M
不要以光學儀器直視！ 2
2
2
所有安裝的攝影機系統及整部機器在備妥可供作業時被指定為雷射等
級1。 2
雷射等級依據 DIN EN 60825-1:2001 決定。 2
2
下列攝影機系統經指定為雷射等級 1： 2
－ 多色 PCB 攝影機 (Type 18) 21
－ SIPLACE 雙取置頭 (TwinHead) 的元件檢視攝影機
靜止元件檢視攝影機 P&P (Type 22) 50 x 40
靜止元件檢視攝影機 P&P (Type 20) 8 x 8
2
下列攝影機系統經指定為雷射等級 1M： 2
－ 12 取置節 / 取置頭上的 24 x 24 元件攝影機
－ 6 取置節 / 取置頭上的 39 x 39 元件攝影機
－ 6 取置節或 12 取置節 / 取置頭上的 16 x 16 DCA 攝影機
