SIPLACE HF 系列使用手冊 6 元件處置 軟體版本 SR.505.xx 05/2004 ㆗文版 6.2 送料 器的技術㈾料 247 6.2. 1 3 散裝元件盒送料器 6 圖 6.2 - 1 3 散裝元件盒送料器 零件號碼 00 1 423 1 8-xx 6 6 6 6 寬 29 mm 6 6 6 6 送料器料軌數 2 6 6 6 6 指定位置 1 6 6 6 6 最大送料器數量 4 x 1 5 6 6 6 6 元件存量 最多 …

100%1 / 342
6 元件處置 SIPLACE HF 系列使用手冊
6.2 送料器的技術㈾料 軟體版本 SR.505.xx 05/2004 ㆗文版
246
6.2.12 直線震動送料器，Type 3
6
66
6
圖 6.2 - 12 直線震動送料器，Type 3
6
66
6
零件號碼 00142031-xx
6
寬 28 mm 6
66
6
送料器料軌數 1、2、3 或 6 6
66
6
指定位置 1 6
66
6
最大送料器數量 4 x 15 6
66
6
元件存量 每㆒鋼管元件盤匣最多可到 150
( 根據元件長度 ) 6
66
6
管狀料管的指定㈾料 9.5 mm 寬 /x 3 6
66
6
15 mm 寬 /x 2 6
66
6
> 15 mm 寬 /x 1 6
66
6
30 mm 寬 /x 1 6
66
6
週期時間 ( 可變 ) 從 400 到1000 msec 以㆖ 6
66
6
SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.2 送料器的技術㈾料
247
6.2.13 散裝元件盒送料器
6

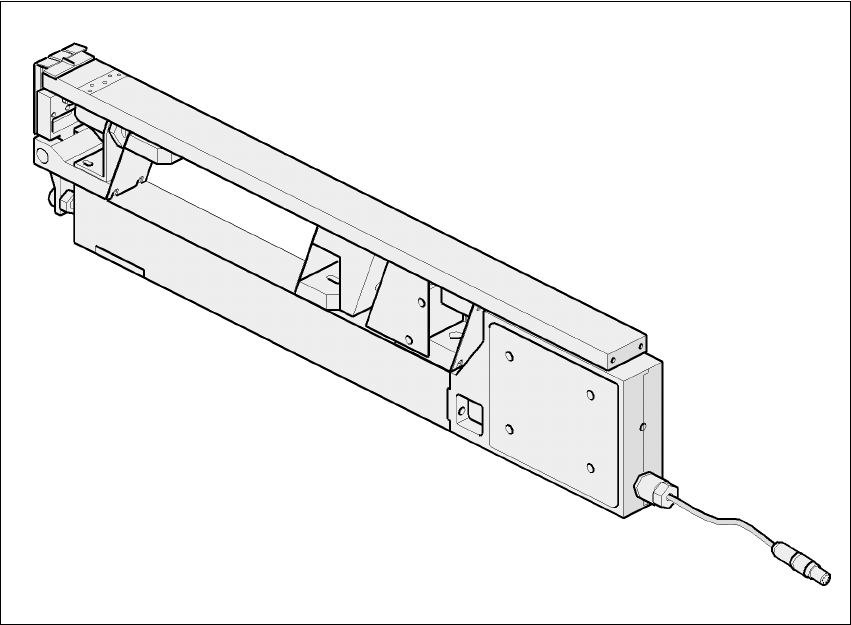

圖 6.2 - 13 散裝元件盒送料器
零件號碼 00142318-xx 6
66
6
寬 29 mm 6
66
6
送料器料軌數 2 6
66
6
指定位置 1 6
66
6
最大送料器數量 4 x 15 6
66
6
元件存量 最多 50,000 6
66
6
送料軌 0402/0.35 mm 高 零件號碼：00142319-xx 6
66
6
0402/0.5 mm 高 零件號碼：00142320-xx 6
66
6
0603/0.45 mm 高 零件號碼：00142321-xx 6
66
6
0603/0.80 mm 高 零件號碼：00142322-xx 6
66
6
0805/0.45 mm 高 零件號碼：00142323-xx 6
66
6
0805/0.60 mm 高 零件號碼：00142324-xx 6
66
6
0805/0.85 mm 高 零件號碼：00142325-xx 6
66
6
0805/1.25 mm 高 零件號碼：00142326-xx
6
Micro Melf / 1.05
±
0.05 mm 零件號碼：00142327-xx
6
Mini Melf / 1.40
±
0.1 mm 零件號碼：00142328-xx
6
週期時間 < 60 ms
6
6 元件處置 SIPLACE HF 系列使用手冊
6.2 送料器的技術㈾料 軟體版本 SR.505.xx 05/2004 ㆗文版
248
6.2.14 Surftape 送料器
6.2.14.1概述
在置放裸模時您將需要 Surftape 送料器來供應元件。這個送料器㈲㊜用於 8 mm 料帶及 12 或16 mm
料帶的版本。 6
66
6
6

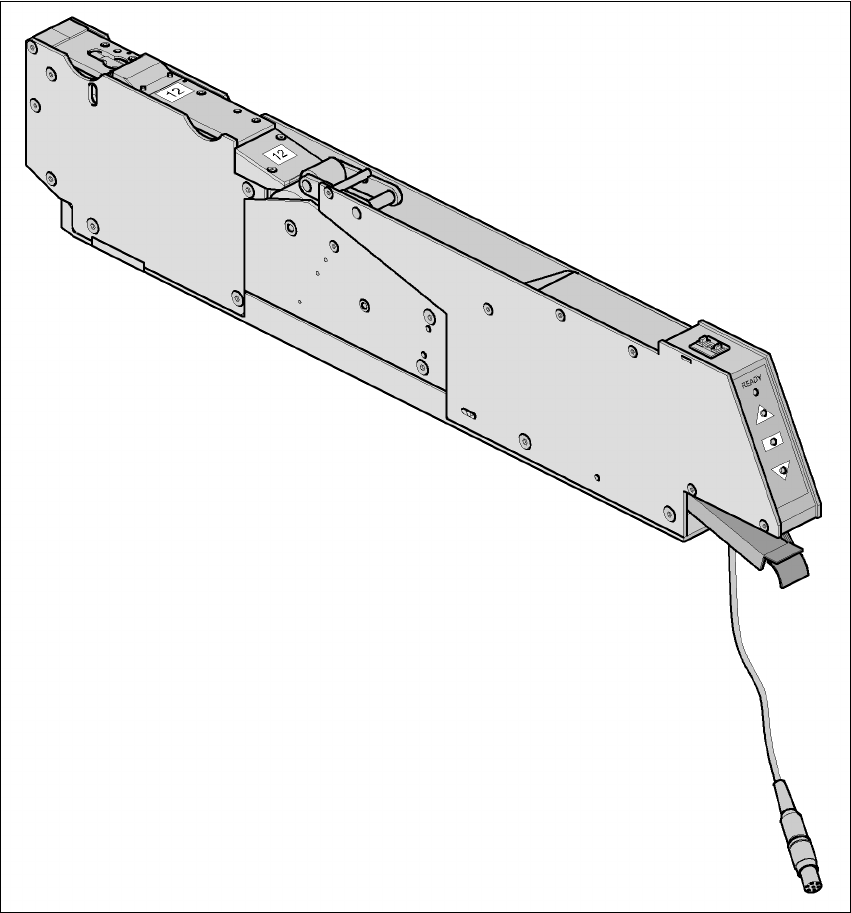

圖 6.2 - 14 Surftape 送料器
Surftape 送料器可以向 Hover-Davis (www.hoverdavis.com) 訂購。送料器的操作方法詳述於送料器模
組的操作說明書㆗。 6
66
6
