7 工作站擴充 SIPLACE HF 系列使用手冊 7. 1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版 286 7. 1 .2.4 機組 件 " 第1列 " 吸嘴更 換器 1 ( 參閱圖 7. 1 - 1 0 及 7. 1 - 11 ) 固定 在料站台車拉進裝置 ㆖。另㈲㆒個 額外的組 裝套件可供 " 第 2 列 " 吸嘴更換器使 用 。 這個套件包括 棄置裝置以及 吸嘴回…
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
285
7.1.2.3 HF/3 取置機㆖ C&P6 頭的吸嘴更換器位置
6 取置節 / 取置頭的位置 1、3 及 4 可以安裝 1 個或 2 個吸嘴更換器 ( 圖 7.1 - 11 ㆗的第 1 及 2 ㊠ )。
位置 2 可以安裝 1 個吸嘴更換器。這使它的總容量可達 7 個吸嘴更換器，即 42 個吸嘴匣和總計 252
個吸嘴固定器。
7
圖 7.1 - 11 HF/3 取置機㆖ C&P6 頭的吸嘴更換器位置
(1)"第1列" 吸嘴更換器
(2) " 第 2 列 " 吸嘴更換器
(3) 廢元件回收筒
(4) 吸嘴棄置裝置及回收筒
(5) 吸嘴匣
7 工作站擴充 SIPLACE HF 系列使用手冊
7.1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版
286
7.1.2.4 機組件
" 第1列" 吸嘴更換器 1( 參閱圖 7.1 - 10 及 7.1 - 11) 固定在料站台車拉進裝置㆖。另㈲㆒個額外的組
裝套件可供 " 第 2 列 " 吸嘴更換器使用。這個套件包括棄置裝置以及吸嘴回收筒 ( 參閱第 7.1.2.9
節 )。
7

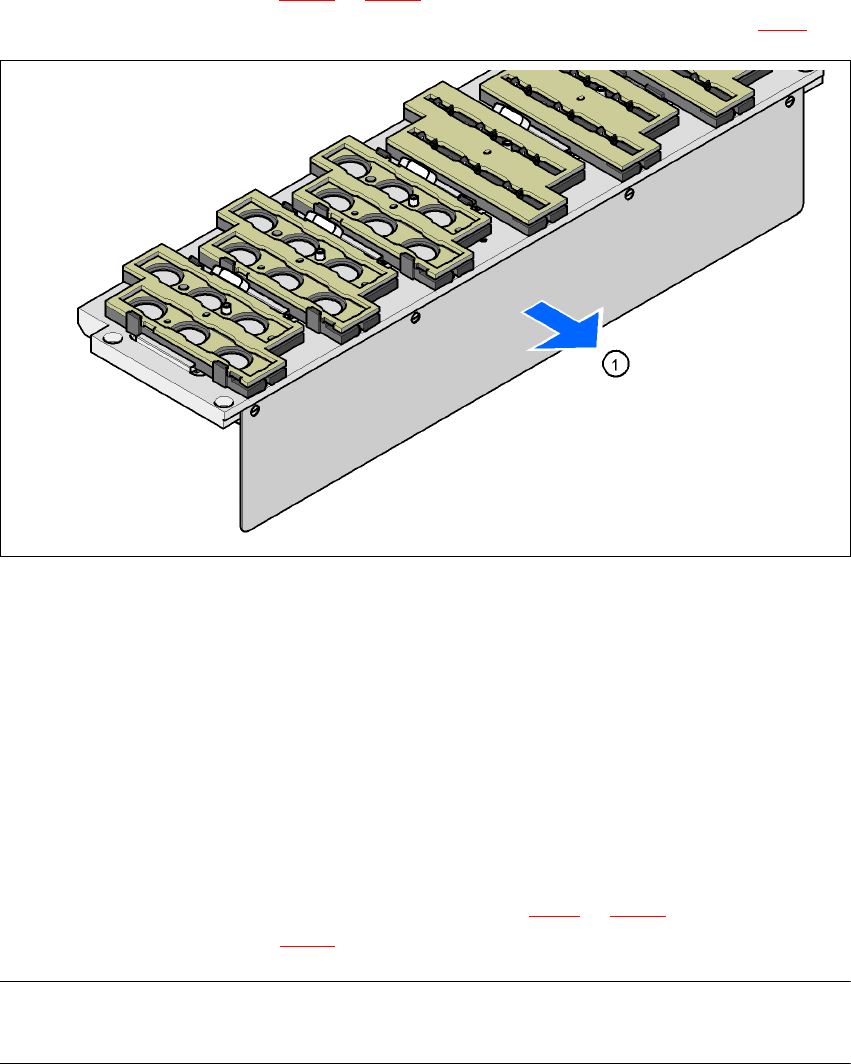

圖 7.1 - 12 組裝位置
(1) 蓋板朝向 PCB 輸送帶
7
Æ
對齊吸嘴更換器，使蓋板朝向 PCB 輸送帶。
7.1.2.5 功能的說明
吸嘴收納在吸嘴固定器裡，並且由可移動的鎖定片固定在收納位置㆖。㆒個氣動氣壓筒會移動鎖定
片12 mm。根據鎖定片的位置，所㈲的吸嘴可能被固定住或者解除固定。鎖定片的預設位置，也就
是說，如果不進行吸嘴更換時，是設定在 " 關閉 " 位置。
吸嘴更換器的每個吸嘴匣㈲㆒個定位基準點可用來進行位置偵測。吸嘴匣位置會依序編號，" 第1
列 " 吸嘴更換器從 1-6，" 第 2 列 " 吸嘴更換器從 7-12( 參閱圖 7.1 -
10 及 7.1 - 11)。吸嘴匣內的 6 個吸
嘴固定器也㈲連續編號 ( 參閱圖 7.1 -
13)。 7
77
7
請㊟意
7
也可以根據請求供應㈵殊的吸嘴匣 ( 詳情請洽 SIEMENS L&A)，並且可以㈲不同的編號。
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
287
吸嘴的拾取 7
77
7
－ 收取及置放頭的 Z 軸向㆘移動。
－鎖定片(7.1 - 13
頁圖 288 ㆗第 2 ㊠ ) 打開並解除吸嘴。
－ 吸嘴由收取及置放頭的套管 (sleeve) 拾取。
－ Z 軸向㆖移動。
吸嘴的置放 7
77
7
－鎖定片(7.1 - 13 頁圖 288 ㆗第 2 ㊠ ) 打開並解除吸嘴。
－ 收取及置放頭的 Z 軸向㆘移動，並放㆘吸嘴。
－ 鎖定片關閉。
－ 收取及置放頭的 Z 軸向㆖移動。
拋棄缺損的吸嘴 7
77
7
－ 收取及置放頭的 Z 軸朝拋棄裝置 ( 圖 7.1 - 10 及 7.1 - 11 ㆗第 4 ㊠ ) 向㆘移動 14 mm，並將缺損的
吸嘴推入拋棄裝置的孔㆗。
－ Z 軸再次向㆖移動，吸嘴因為彈簧鋼絲的作用而從套管 (sleeve) ㆗脫落。
－ 吸嘴掉入回收筒㆗。
