4.5.15.1 拆卸料站台車靠接單元上的空氣連接管線
4

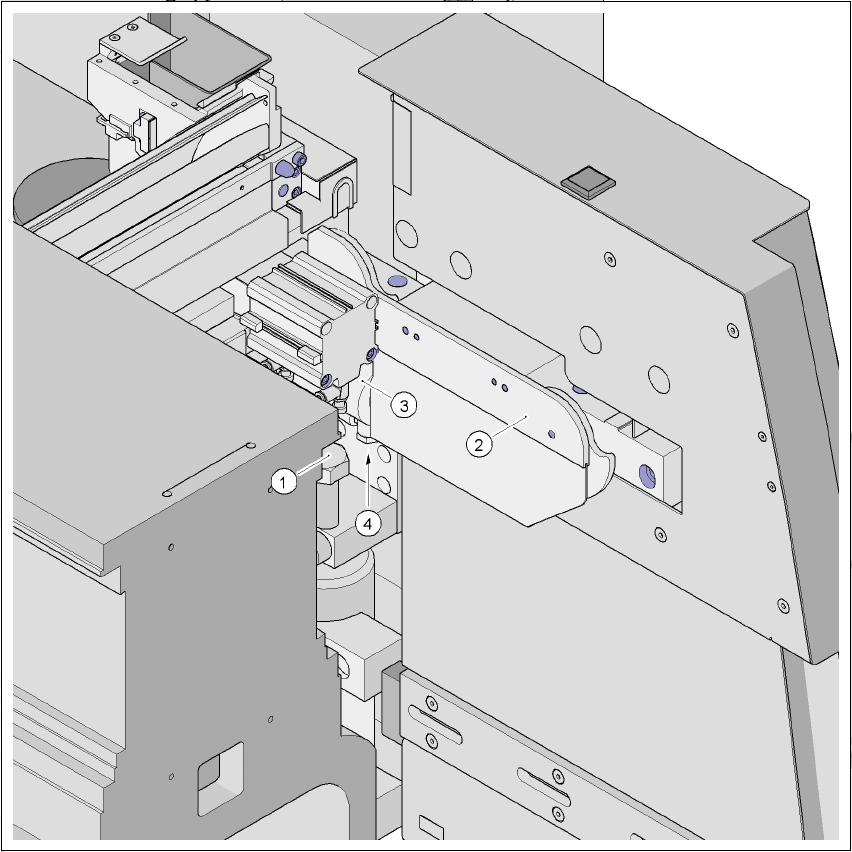

圖 4.5 - 24 料站台車靠接單元的氣壓筒上的空氣接頭
4
(1) M24 x 80 六角頭螺絲
(2) 料站台車靠接單元
(3) 氣壓筒
(4) 空氣接頭，六角螺帽 M10
4
Æ 使用尺寸 17 的開口扳手來拆卸靠接單元上的空氣連接管線。
4 組立與啟用 SIPLACE HF 系列使用手冊
4.6 將料站台車調整到 PCB 輸送高度 軟體版本 SR.505.xx 05/2004 中文版
204
4.6 將料站台車調整到 PCB 輸送高度
料站台車只需要簡單的幾個動作，就可以設定為下列 PCB 輸送高度： 4
830 mm ± 15 mm 標準高度
900 mm ± 15 mm SMEMA 高度
930 mm ± 15 mm SMEMA 高度
950 mm ± 15 mm SMEMA 高度 4
4

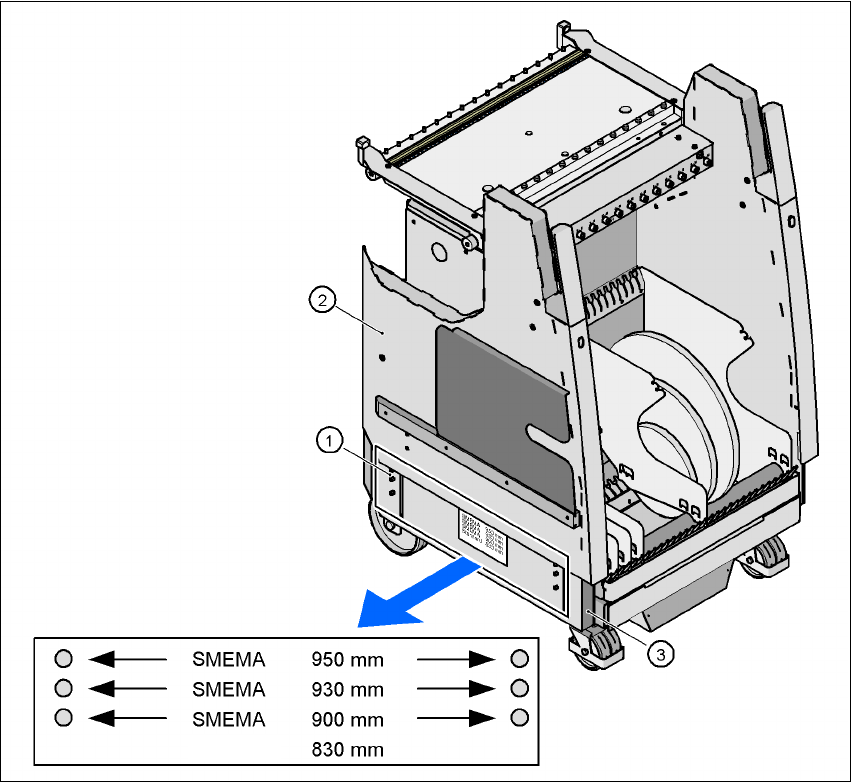

圖 4.6 - 1 PCB 輸送高度為 950 mm 的料站台車
(1) 標示高度的銷
(2) 料站台車，上部
(3) 料站台車，底盤
標準
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.6 將料站台車調整到 PCB 輸送高度
205
PCB 高度預設為 830 mm，所有高度標示銷會消失在料站台車上部的側壁下方。當台車上部升高時，
標示銷會被壓出彈簧往外推。料站台車的上部接著就會落在這個標示銷上。 4
4.6.1 警告指示
警告 4
只有 Siemens 的工程師或合格的人員可以調整料站台車的高度。 4
Æ 請務必遵守相關的意外預防規定。
Æ 如果您想要調整元件送料器平台的高度，請拆下料站台台面上的所有送料器。
4.6.2 工具及設備
您需要下列工具及設備，來調整料站台車的高度： 4
－ M6 螺栓用凸緣螺絲起子
－ 用來吊升料站台車上部的 M12 螺紋環首螺栓
－ 用來吊升料站台車上部的起吊裝置，承重能力至少為 120 kg
4
4
