SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.2 取置系統的尺寸
147
4.2.2.2 雙輸送帶
4
圖 4.2 - 6 PCB 輸送帶右側與機器中央之間的距離 ( 單位為毫米 )( 雙輸送帶 )
4
M 機器中央
T PCB 輸送方向
4
4 組立與啟用 SIPLACE HF 系列使用手冊
4.3 交貨組態與搬運 軟體版本 SR.505.xx 05/2004 中文版
148
4.3 交貨組態與搬運
4.3.1 搬運包裝
取置機以安裝在堅固的木托板上的木板條箱包裝交運。 4
4.3.1.1 搬運包裝尺寸
運送用木板條箱的尺寸如下： 4
長度 2,404 mm
寬度 2,790 mm
高度 1,600 mm 4
4

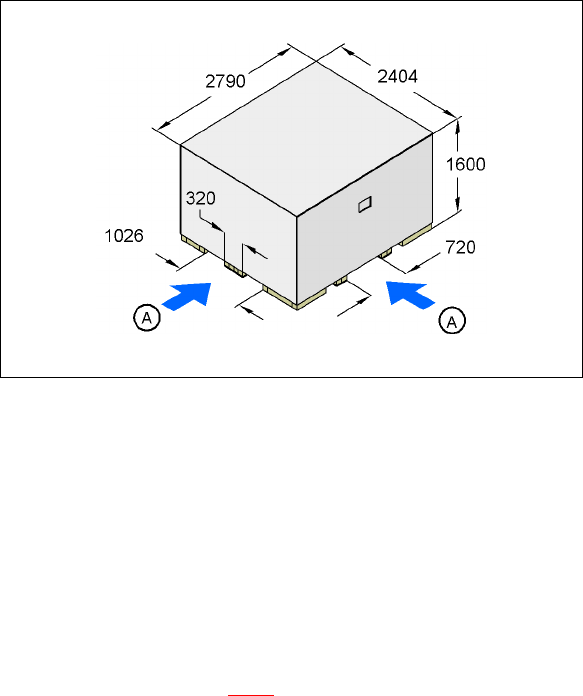

圖 4.3 - 1 搬運板條箱－尺寸，單位為毫米
(A) 叉式堆高機頂高點
4.3.1.2 發貨準備的取置機重量
發貨準備的取置機重量，含包裝在內，HF 取置機是 4,287 公斤，HF/3 取置機是 4,337 公斤。 4
4.3.2 交貨時的組態
取置機在交貨時的組配情形如下： 4
－ PCB 輸入側擴充件 ( 圖 4.2 - 3
第 1 點 ) 從基本機器上拆下。
－ 連接基本機器的所有電纜線均拆下。
－ 單一或雙輸送帶的每個軌道都設定為 136 mm 寬。這個寬度設定在進行機器的微調時非常重要。
雙輸送帶的左側軌道的輸送帶馬達及輸送帶光柵插接頭可方便探視接近。
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.3 交貨組態與搬運
149
－ 單一或雙輸送帶的輸入輸送帶已拆解。連接輸送帶馬達及光柵的電纜線也已拆下。
－ 兩個鍵盤 ( 圖 4.2 - 3
第 4 點 ) 則垂直收折。
－ 主故障指示燈拆下 ( 圖 4.2 - 3
第6點)。
－ 所有的懸臂軸都有運送支架加以固定。
4.3.3 使用板條箱搬運取置機
4.3.3.1 維修
做為一項服務，SIEMENS L&A 可以為您將 SIPLACE HF 取置機完全整合到您的生產線中。透過我
們的豐富經驗及使用正確的工具與設備，我們可以確保整個安裝過程順利而有效率的進行。但，您
必須事先進行明確的基礎設施建設，並針對您的生產設施進行任何所需的變更。 4
請注意，取置機最安全的運送方式永遠是以運送板條箱運送－或者是運送托板 ( 在最後的階段 )。
這可預防由於 ( 例如 ) 機腳撞擊障礙物，所導致的嚴重損壞。 4
4.3.3.2 安全指示
警告 4
－ 必須遵守與搬運重物有關的相關意外預防規則。
－ 如果您未使用第 4.3.3.3
節所指定的叉式堆高機來搬運取置機，則可能會有機器傾倒翻覆的危險。
－ 特別是，您應穿著安全靴來減少腳部遭壓傷的危險。
4.3.3.3 搬運方式
使用下列規格的叉式堆高機來搬運安裝在板條箱中的機器： 4
堆高叉長度： 最小 1,800 mm
搬運力： 最小 6,000 kg
堆高叉之間的淨空寬度： 最小 350 mm 4
