3 技術資料 SIPLACE HF 系列使用 手冊 3.6 取置頭 軟體版本 SR.505.xx 05/2004 中文版 108 3.6.4 高精密 IC 取置用 SIPLACE 雙取置頭 (TwinHead) 3 圖 3.6 - 9 高精密 IC 取置用雙取置頭 (TwinH ead) 3 (1) 拾取及置放模組－雙取置頭 (TwinHead) 包含有 2 個拾取及置放模組 (2) DP 軸 (3) Z 軸驅動裝置 (4) Z 軸的步…
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.6 取置頭
107
3.6.3.3 技術資料
3

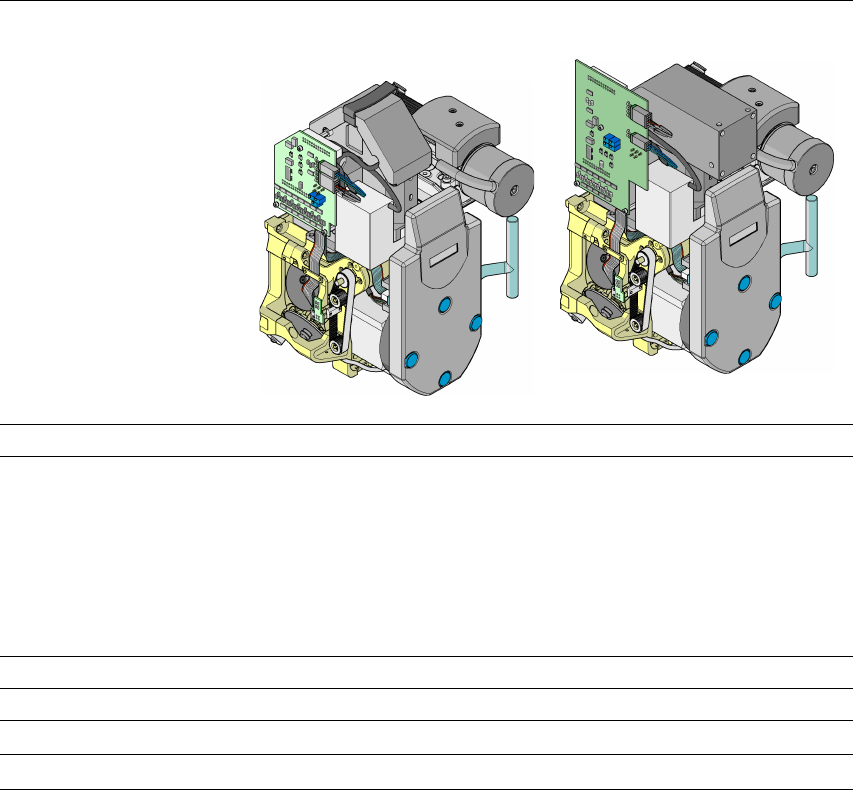

6 取置節 / 取置頭附標準元件攝
影機
6 取置節 / 取置頭附 DCA 攝影機
適用元件的範圍
0603 to 32 x 32 mm
2
0201 至 flip-chip、bare die
元件規格
最大高度
最小零件腳距
最小凸塊間距
最小錫球 / 凸塊 Ø
最小尺寸
最大尺寸
最大重量
8.5 mm
0.5 mm
0.56 mm
0.32 mm
1.6 x 0.8 mm
2
32 x 32 mm
2
5 g
8.5 mm
0.4 mm
0.2 mm
0.11 mm
0.6 x 0.3 mm
2
13 x 13 mm
2
5 g
可設定置放力 2.4 N - 5.0 N 2.4 N - 5.0 N
吸嘴型式 8 xx, 9 xx 8 xx, 9 xx
X/Y 精確度 ± 60 µm (4 σ) ± 55 µm (4 σ)
角度精確度 ± 0.3°/4 σ ± 0.3°/4 σ
3 技術資料 SIPLACE HF 系列使用手冊
3.6 取置頭 軟體版本 SR.505.xx 05/2004 中文版
108
3.6.4 高精密 IC 取置用 SIPLACE 雙取置頭 (TwinHead)
3

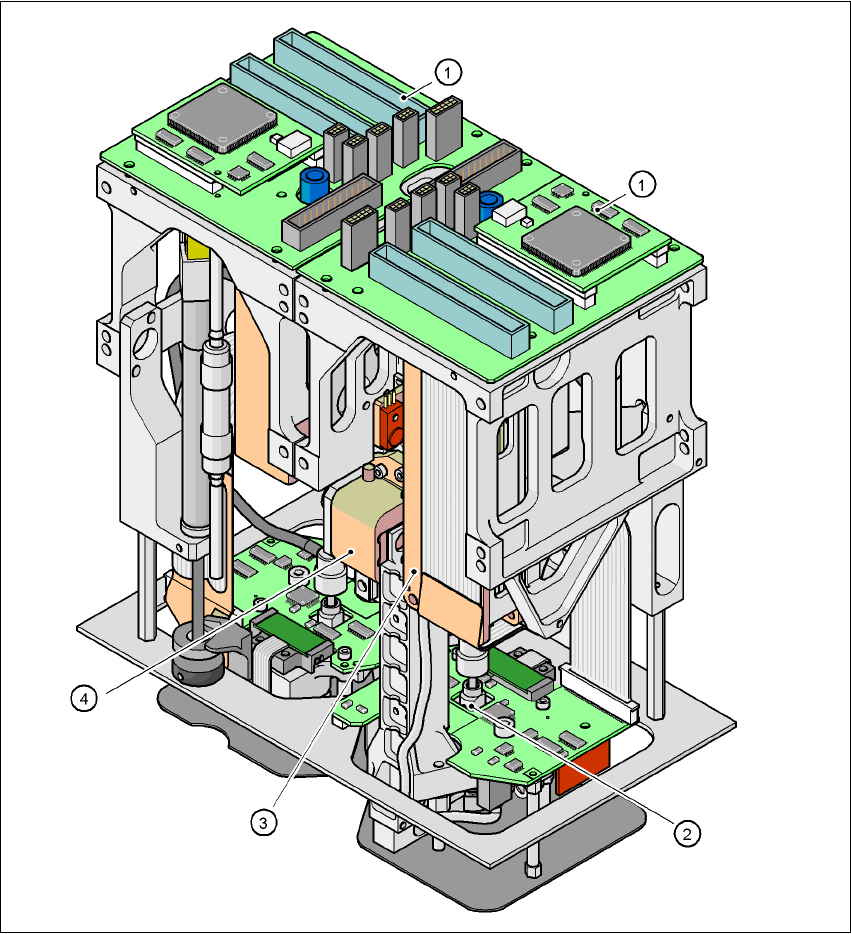

圖 3.6 - 9 高精密 IC 取置用雙取置頭 (TwinHead)
3
(1) 拾取及置放模組－雙取置頭 (TwinHead) 包含有 2 個拾取及置放模組
(2) DP 軸
(3) Z 軸驅動裝置
(4) Z 軸的步進距離測量系統
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.6 取置頭
109
3.6.4.1 說明
這個精密的取置頭由兩個相同型式的取置頭連結在一起 ( 雙取置頭 ) 所構成。這兩個取置頭都採用
拾取及置放的原理作用。雙取置頭適合用來處理特別困難的或者大型的元件。取置頭可以拾取兩個
元件，以光學方式定位在前進到取置位置的位置上，並轉動到所需的取置角度。元件接著會以精密
控制的吹氣方式輕盈而精確的放置到 PCB 上。
我們已經針對雙取置頭 (TwinHead) 開發有新的吸嘴 (type 5xx)。它也可以裝配一個轉接頭，並使用
拾取及置放頭的 type 4 吸嘴及收取及置放頭的 type 8xx 與 9xx 吸嘴。
檢查及自我學習功能 3
透過各種檢查及自我學習功能，雙取置頭 (TwinHead) 的可靠性可以進一步提昇。
－ 例如，吸嘴的真空檢查，可以顯示元件是否正確的拾取及置放。
－ 高解析度、智慧檢視模組 ( 例如細間距及倒裝晶片檢視模組 ) 會辨識並修正與想要的元件位置之
間的細微誤差，據此保證正確的取置位置。元件攝影機永久固定在機架上。
－ 它也會檢查元件的封裝型式，如果元件據此所測定的幾何資料與預設的資料不同，則不會進行
取置。
－ 一個力道感知器會測量並監控指定的元件取置力。
－ 如果壓縮空氣或動力失效，垂直軸 (Z 軸 ) 會升高到安全位置以避免取置頭發生撞擊。
3.6.4.2 功能的說明
雙取置頭 (TwinHead) 包括有兩個拾取及取置頭，兩者彼此連結在一起，但分別進行控制。每個取
置頭有兩個軸－ Z 軸及 DP 軸 ( 參閱圖 3.6 - 8
)。
Z軸的移動路徑會透過一個高解析度的線性步進測量系統進行偵測。Z 軸可進行垂直移動。一個線
性馬達負責升高及降低 Z 軸，而元件則從輸送帶或料盤上拾取並放下到 PCB 上。Z 軸是一個 " 智慧
軸 "。它會 " 記住 " 輸送帶及料盤的拾取高度及每個元件的置放高度。這可以加速取置程序。設定
的取置力會由力道感知器進行測量及監控。
