4 組立與啟用 SIPLACE HF 系列使用手冊 4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版 190 4.5.11.4 連接電源線 4 4 4 4 4.5.11.5 裝 設機門板的接地線 Æ 將門板的兩條接地線 ( 圖 4.5 - 14 第 4 項 ) 固定到機架上，如下： 4 Fig. 4.5 - 15 安裝接地線 擴充件左側，附 接頭 / 纜線 到接頭 / 纜線 緊急停機鈕 起動 / 停止鈕 X63…
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
189
Æ 拆下兩個蓋板 ( 圖 4.5 - 14 第5項)。
注意 4
不要直接轉開 3 個底部螺絲。應稍微放鬆，使蓋板不會掉落。
Æ 拆開蓋板上的接地線。
Æ 從擴充件上 ( 第 1 項 ) 拆下兩個門板 ( 圖 4.5 - 14 第2項)。
請注意： 4
為避免損壞，建議您應有第二個人協助組裝擴充件。
Æ 提起擴充件(圖4.5 - 14第1項)頂住機架並保持在定位上，使兩個組裝托架落在組裝軌架上(圖4.5 -
14 第6項)。
注意 4
確定擴充件沒有撞到 PCB 輸送帶的六角軸而讓它彎曲。
Æ 用 4 個十字槽螺絲 M6x16 及墊片來固定擴充件。
4
4
4
4.5.11.3 固定六角軸導件
Æ 在單一輸送帶方面，用兩個十字槽螺絲M6x16及墊片將六角軸的
一個
導件(圖4.5 - 13第8項)固定到
擴充件上。
Æ 在雙輸送帶方面，用兩個十字槽螺絲M6x16及墊片將六角軸的兩個導件( 圖 4.5 - 13 第 8 項 ) 固定到
擴充件上。
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
190
4.5.11.4 連接電源線
4
4
4
4
4.5.11.5 裝設機門板的接地線
Æ 將門板的兩條接地線 ( 圖 4.5 - 14 第 4 項 ) 固定到機架上，如下：
4

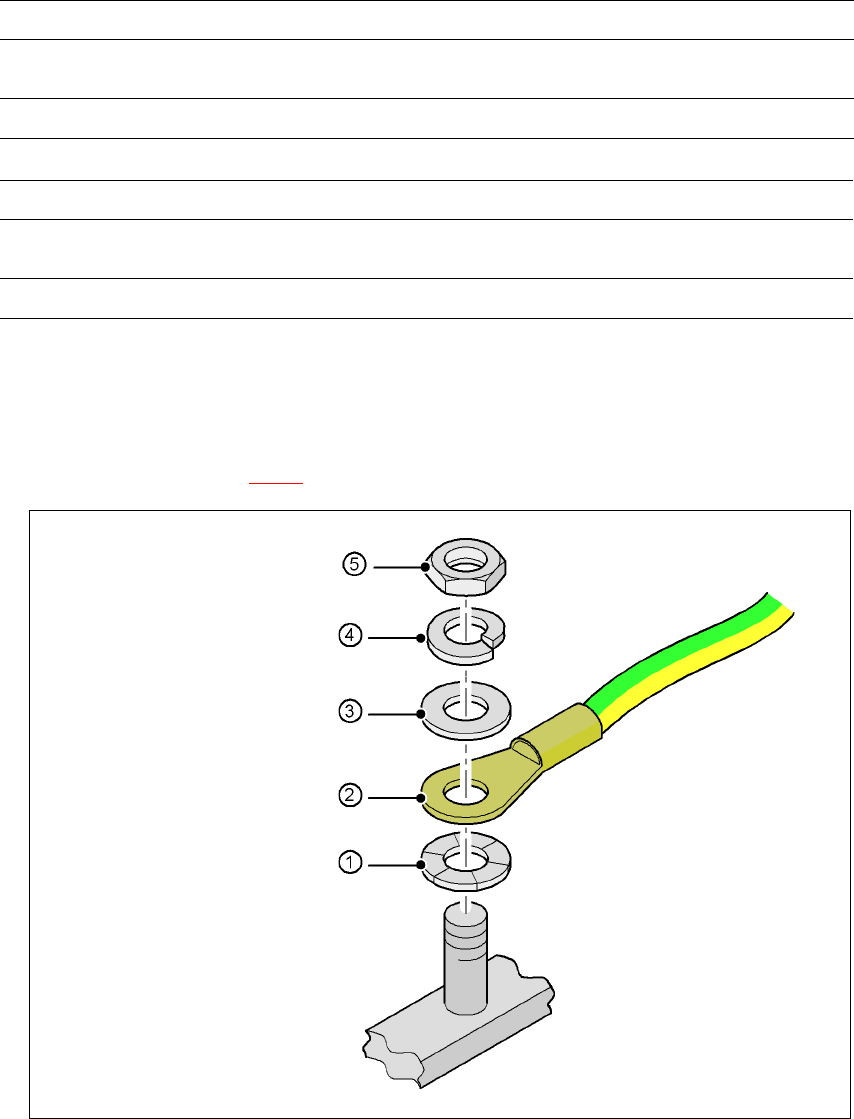

Fig. 4.5 - 15
安裝接地線
擴充件左側，附
接頭 / 纜線 到接頭 / 纜線
緊急停機鈕
起動 / 停止鈕
X63/03004704 X63/03002526
保護蓋開關，位置 2
X52/03006476 X52/03002527
擴充件右側，附
接頭 / 纜線 到接頭 / 纜線
起動 / 停止鈕，
PCB 吊門上的開關
X62/03004703 X62/03002525
保護蓋開關，位置 3
X53/03006476 X53/03002528
六角螺帽 M54
彈簧墊片 M5，DIN 79804
墊片 M5，DIN 1254
纜線端子，環狀4
接觸墊片4
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
191
4.5.11.6 安裝 " 底部 " 手部防護板
HF 系列的取置機只隨附有
一個
" 底部 " 手部防護板。如果取置機安裝在生產線內的話，它和鄰近
的輸出及輸入輸送帶之間就不需要使用手部防護板。 4
警告 4
務必使用 4 個內六角螺絲 M4x12 將 " 底部 " 手部防護板 ( 零件號碼：03003432-01) 固定在生產線
第
一部
取置機的輸入側及
最後一部
取置機的輸出側上。如此可以保護您的人員避免意外將手伸入取置
機中。
4

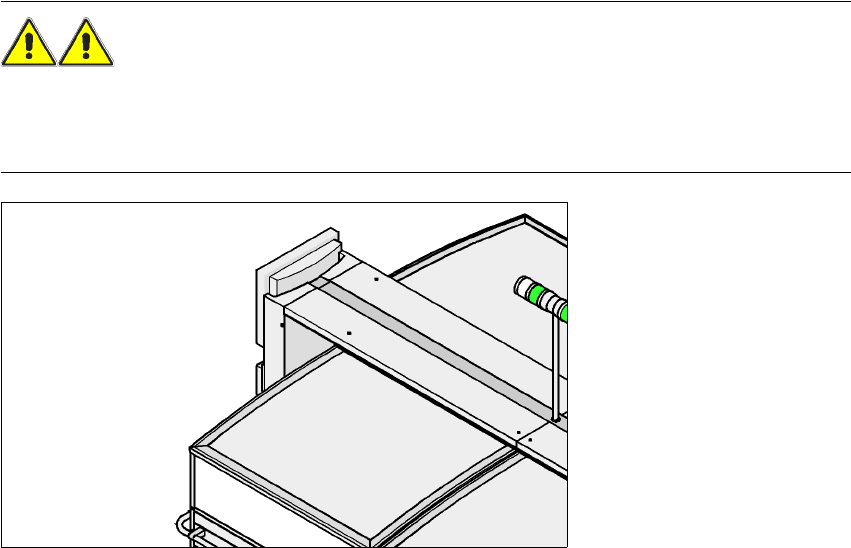

圖 4.5 - 16 在 PCB 輸入側 " 底部 " 手部防護板
(1) " 底部 " 手部防護板，零件號碼 03003432-01
4
