SIPLACE HF 系列使用手冊 7 工作站擴充 軟體版本 SR.505.xx 05/2004 ㆗文版 7. 1 吸嘴更換器 281 請㊟意 插㆖吸嘴匣時，請確 定使定位銷 正確插入定位 孔 ( 第 3 ㊠ ) 與插 槽 ( 第 4 ㊠ ) ㆗。 7 Æ 先將吸嘴匣編號為 1 、 2 、 3 及 4 吸嘴的那㆒ 側置於基座㆖ 。 固定夾 ( 第 2 ㊠ ) 必須 套入吸嘴匣的 槽縫 ㆗。 Æ 請將彈簧扣從吸嘴 匣㆖推開。 Æ 壓㆘吸嘴…
7 工作站擴充 SIPLACE HF 系列使用手冊
7.1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版
280
7.1.1.7 更換吸嘴匣
Æ
拆卸吸嘴匣時，請將彈簧扣 ( 圖 7.1 - 6 第1㊠) 從吸嘴匣㆖推開。然後提起吸嘴匣從托架㆖取出。
7

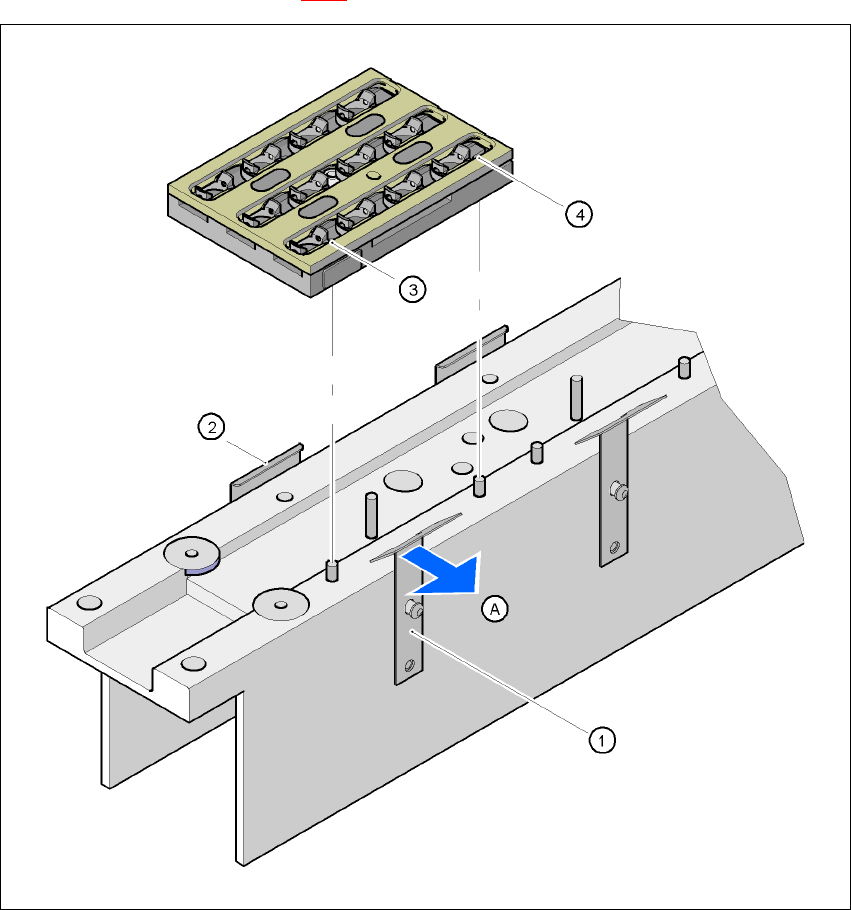

圖 7.1 - 6 更換吸嘴匣
(1) 彈簧扣
(2) 固定夾
(3) 定位孔
(4) 插槽
(A) 請將彈簧扣從吸嘴匣㆖推開
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
281
請㊟意
插㆖吸嘴匣時，請確定使定位銷正確插入定位孔 ( 第 3 ㊠ ) 與插槽 ( 第 4 ㊠ ) ㆗。
7
Æ
先將吸嘴匣編號為 1、2、3 及 4 吸嘴的那㆒側置於基座㆖。固定夾 ( 第 2 ㊠ ) 必須套入吸嘴匣的槽縫
㆗。
Æ
請將彈簧扣從吸嘴匣㆖推開。
Æ
壓㆘吸嘴匣使吸嘴匣平置於基座㆖，然後放開彈簧扣。彈簧扣必須扣在正確的位置㆖。
7.1.1.8 位置偵測
吸嘴更換器的每個吸嘴匣㈲㆒個定位基準點可用來進行位置偵測。 7
77
7
7

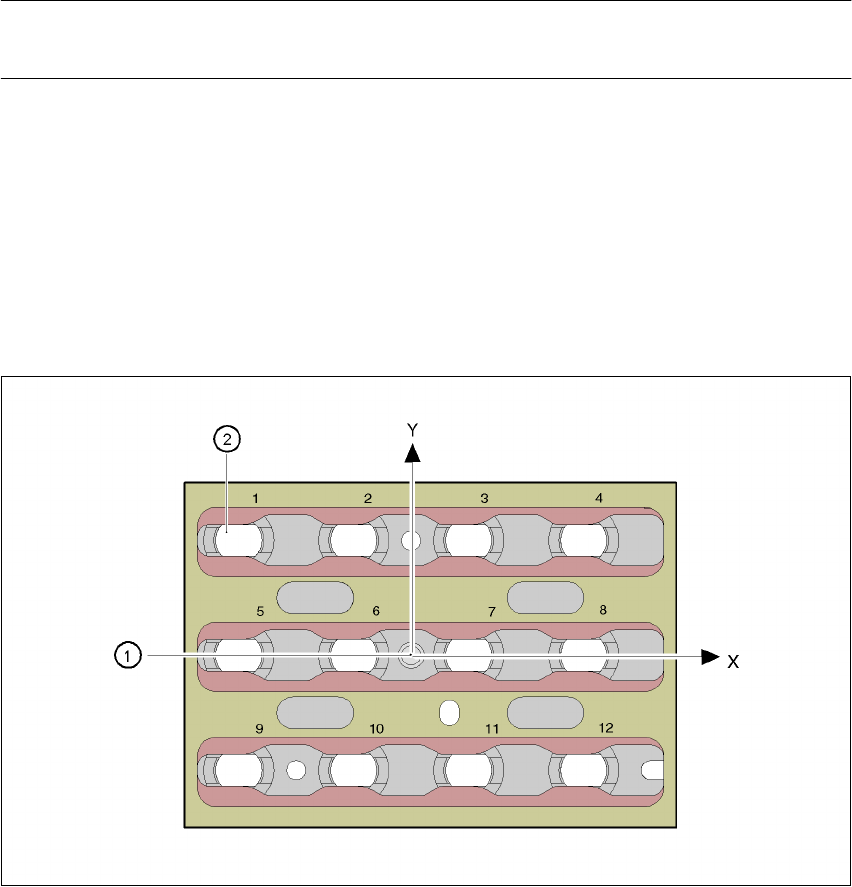

圖 7.1 - 7 吸嘴更換器－位置偵測
(1) 定位基準點
(2) 吸嘴匣內的吸嘴位置與定位基準點的關係
7 工作站擴充 SIPLACE HF 系列使用手冊
7.1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版
282
7.1.1.9 " 第 2 列 " 吸嘴更換器組裝零件組
" 第 2 列 " 吸嘴更換器可以安裝在㆘列位置：
HF 取置機： 位置 1 及 3( 參閱 274
頁圖 7.1 - 2)
HF/3 取置機： 位置 1、3 及 4( 參閱 275
頁圖 7.1 - 3)
更新套件內除了吸嘴更換器外，也包含㈲㆒個組裝套件及㆒個吸嘴棄置裝置 ( 含廢吸嘴回收筒 )。
7
圖 7.1 - 8 " 第 2 列 " 吸嘴更換器組裝零件組
(1)"第 2 列 " 吸嘴更換器組裝零件組
(2) Type 8xx 吸嘴的吸嘴棄置裝置
(3) Type 9xx 吸嘴的吸嘴棄置裝置
(4) 廢吸嘴回收筒
