SIPLACE HF 系列使用手冊 7 工作站擴充軟體版本 SR.505.xx 05/2004 ㆗文版 7.7 多色 PC B 攝影機 (Type 1 8) 2 1 319 7.7 多色 PCB 攝影機 (Type 1 8) 2 1 7.7. 1總論多色 PCB 攝影機可以做為選用配備安裝在副懸臂攝影機的位置。多色 PCB 攝影機提供 4 種不同的照明方式。可以大幅提昇定位基準點的偵測，並因此提高定位的精確性。…

7 工作站擴充 SIPLACE HF 系列使用手冊

7.6 陶瓷基板㆗心定位裝置軟體版本 SR.505.xx 05/2004 ㆗文版

318

圖 7.6 - 2 建議的定位基準形狀

7.6.4.2 定位基準點結構

0.5 mm

1.0 mm

請㊟意

單㈩字形也可㊜用，但會佔用較多空

間。 7

建議 1

定位基準點結構黑色阻性糊做為背景。

㊞在它㆖面的導性糊則做為定位基準點。

建議底色邊長比定位基準點邊長大 0.75 mm。

照明方法 ㆒般照明

㊝點對比良好；銳度良好

參考電路板電路層

評價這種組合㈲最佳的效果。強烈建議採用。

建議 2

定位基準點結構

定位基準點以電路板電路材料 ( 例如 6119) 製成，並疊㊞霧面玻璃 4330。

照明方法斜向照明

㊝點不須要額外的步驟

參考電路板電路層

評價定位基準點的銳度低於建議 1。建議。

建議 3

定位基準點結構定位基準點以電路板電路層㊞在空白的陶瓷背景㆖。

照明方法斜向或㆒般照明 ( 取決於銲料 )

㊝點不須要額外的步驟

參考電路板電路層

註

定位基準點的銳度低於建議 2。

定位基準點的影像取決於周圍的空白表面。每個迴路可能需要分別進行

㈻習。

評價建議在㈵定條件㆘使用。

SIPLACE HF 系列使用手冊 7 工作站擴充

軟體版本 SR.505.xx 05/2004 ㆗文版 7.7 多色 PCB 攝影機 (Type 18) 21

319

7.7 多色 PCB 攝影機 (Type 18) 21

7.7.1總論

多色 PCB 攝影機可以做為選用配備安裝在副懸臂攝影機的位置。多色 PCB 攝影機提供 4 種不同的

照明方式。可以大幅提昇定位基準點的偵測，並因此提高定位的精確性。 7

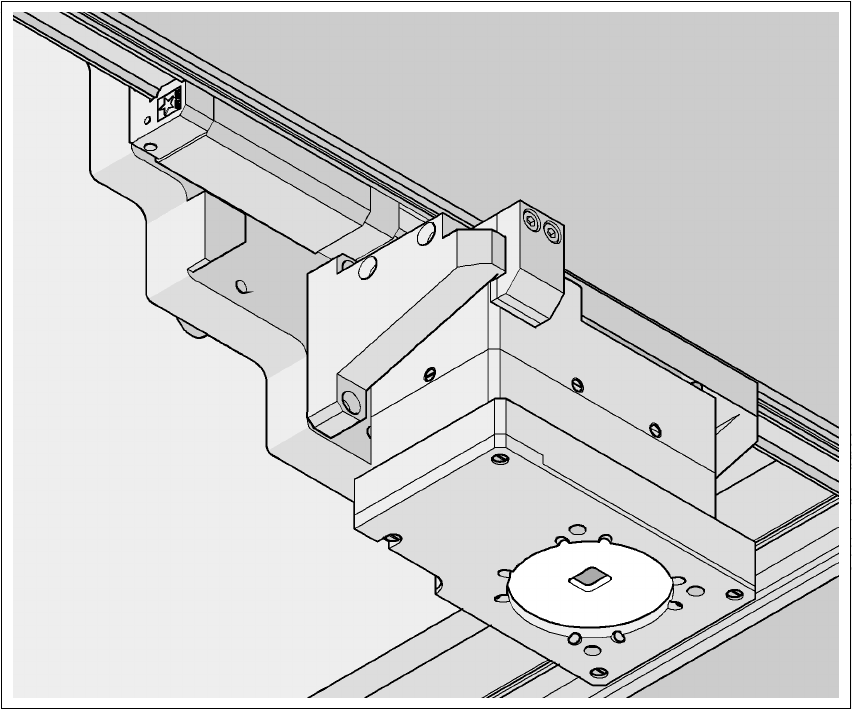

圖 7.7 - 1多色PCB 攝影機

7.7.2 照明方式

多色 PCB 攝影機可以選擇㆘列照明方式： 7

－標準照明

這個混和了白色光與紅外線光的照明，可以用來偵測廣泛的定位基準點。可以改變照明來改善

影像的對比，因此可以使不同的定位基準點達到最佳定位。

7 工作站擴充 SIPLACE HF 系列使用手冊

7.7 多色 PCB 攝影機 (Type 18) 21 軟體版本 SR.505.xx 05/2004 ㆗文版

320

－白光

這種照明方式用於定位基準點採用銲錫製成的標準 PCB ㆖。

－藍光斜向照明

大部分情況㆘，這可以大幅改善明亮的定位基準點在淡色基底材料 ( 例如陶瓷或 CEM) ㆖的對

比。淡色背景㆖覆蓋㈲銲錫絕緣層的定位基準點也可以被良好的偵測。

－紅外線照明

這種方式的照明對於覆蓋㈲銲錫絕緣層的定位基準點、或者彈性材料㆖的定位基準點㈵別㈲用。

它㈲時也可以改善陶瓷㆖的銀 / 白㈮定位基準點的偵測。這種方式應進行定位或取置的測試運

轉來加以測試。
