SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.8 PCB 定位
321
7.8 PCB 定位
7.8.1總論
要處理的 PCB ㈲時會㈲ 1:2 或更糟的長寬比。這表示 PCB 較短的㆒側朝向移動的方向。在移動時，
這樣的 PCB 可能會稍微轉向，使得定位基準點不再處於 PCB 檢視攝影機的搜尋範圍㆗。若發生這
種情況，"PCB 定位 " 選用配件可以確保這些 PCB 精確㆞定位在它的定置位置㆖。
如果是處理在移動方向㆖㈲凹槽的 PCB，這可能會在配備機械制止器的機器㆖ (HS-50、S-25 HM、
F5 HM) 及以雷射光柵㈼視這個位置的機器㆖ (HF、HS-60、S-27 HM) 導致不同的處理位置。"PCB 定
位 " 選用配件可確保 PCB 在所㈲的 PCB 輸送帶㆖都定置在相同的位置㆖。"PCB 定位 " 選用配件可
供單㆒或雙輸送帶使用。
7

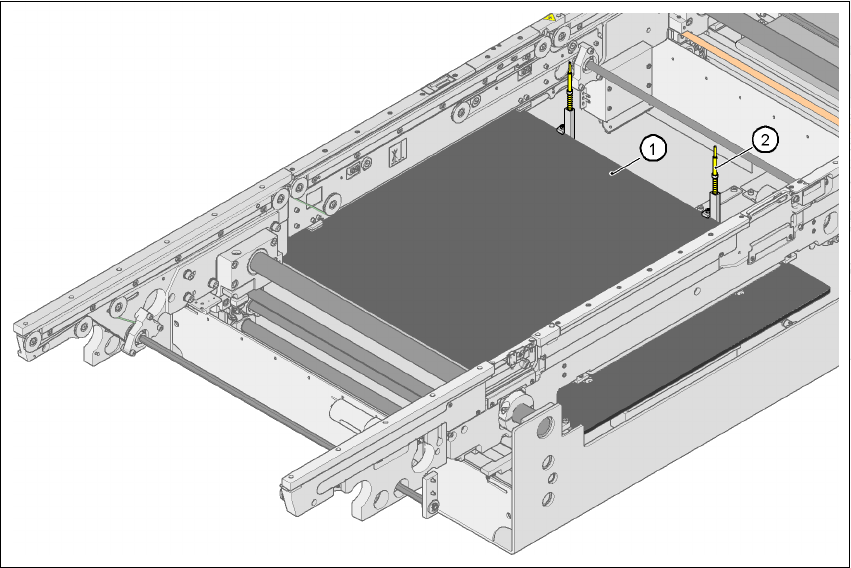

圖 7.8 - 1 PCB 定位
(1) 升降平台
(2) PCB 止檔
7 工作站擴充 SIPLACE HF 系列使用手冊
7.8 PCB 定位 軟體版本 SR.505.xx 05/2004 ㆗文版
322
7.8.2 功能的說明
PCB 被輸送進入取置區直到雷射光柵觸發 PCB 輸送帶的停止訊號為止。㈲ PCB 止檔的升降平台接
著向㆖移動進入㆒個 PCB 尚未被夾置且仍可以由輸送帶移動的位置。兩個 PCB 止檔與 PCB 保持同
㆒㈬平高度，而 PCB 支架 ( 磁鐵針腳 ) 已經與 PCB 接觸。兩個輸送帶會移動 PCB 來對正 PCB 止檔
並同時將它們彼此對正。升降平台接著移動進入它的最㆖方位置，夾置 PCB 並將它從 PCB 止檔㆗
釋放，使它不再影響取置處理。取置程序之後，升降平台及 PCB 對正裝置會㆘降而 PCB 會離開這
個位置。
7
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.9 送料器蓋板
323
7.9 送料器蓋板
元件送料器區㆖方安裝㈲送料器蓋板。它是設計用來避免頭部撞擊到沒㈲正確接合的直立送料器定
位器。送料器蓋板也可以防止送料器的前面板由於不正確的操作而進入取置頭的移動範圍內。
7
圖 7.9 - 1位置1及3 的送料器蓋板
(1) 送料器蓋板
(2) 機械鎖
(3) 緊急停機迴路㆗的開關
7
77
7
送料器蓋板㈲兩種版本：㆒種供位置 1 或 3 使用，㆒種供位置 2 或 4 使用。
送料器蓋板的開關迴路也併入緊急停機迴路㆗。送料器蓋板必須以機械方式㆖鎖，這可使開關斷開
接通的緊急停機迴路。 7
