SIPLACE HF 系列使用手 冊 3 技術資料 軟體版本 SR.505.xx 05/2004 中 文版 3.6 取置頭 97 當您訂購 SIPLACE HF 或 HF/3 取置系 統時，可以選擇最符合您的需求的取置頭組態。 取置機將會 根據您的訂單進行組配及交貨。 如果您希望在當地更換取置頭 ， 我們也有重新組配套件包可供使用 。 這個套件包除了取置頭之外 ， 還包括有所需的裝配零件、纜線 … 等。 在更換取置頭之前，您應該先適 應…
3 技術資料 SIPLACE HF 系列使用手冊
3.6 取置頭 軟體版本 SR.505.xx 05/2004 中文版
96
3.6.1.2 HF/3 取置機上的取置頭組態
3

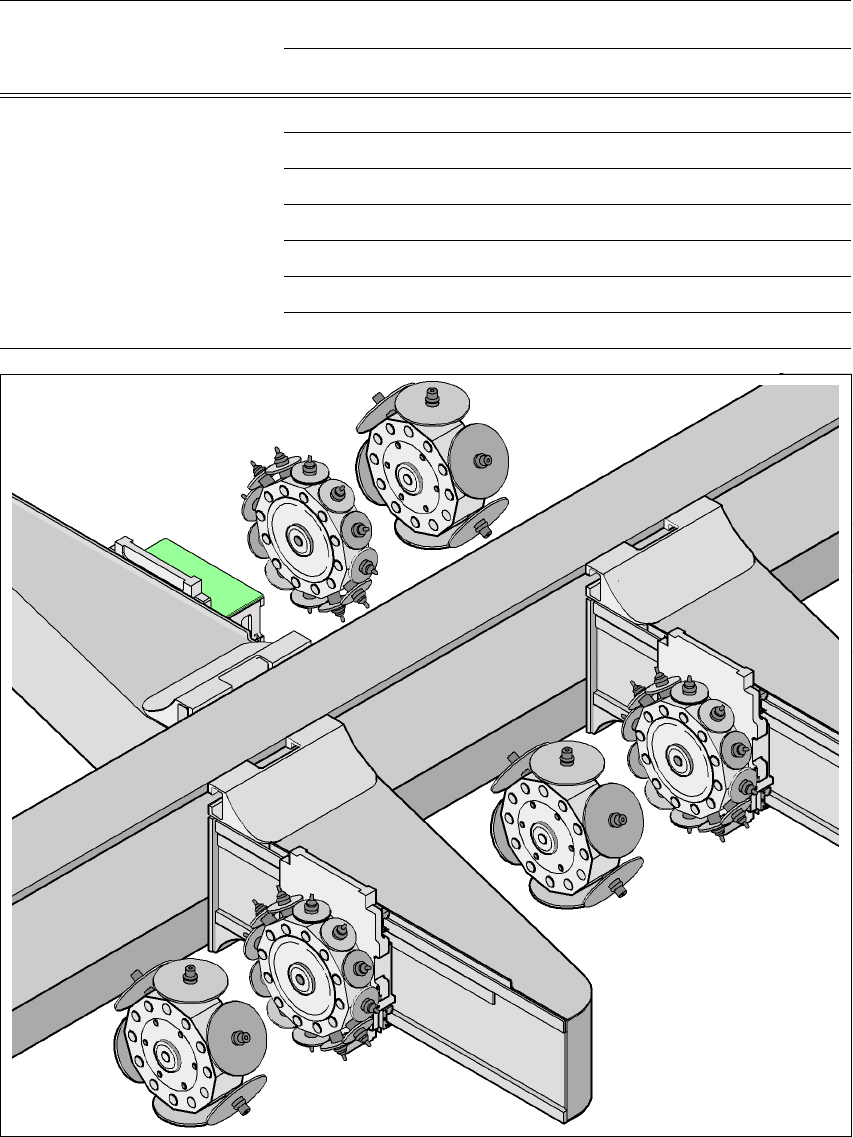

圖 3.6 - 2 取置頭模組化－ SIPLACE HF/3
3
取置區 1 取置區 2
懸臂 1 懸臂 4 懸臂 3
取置頭
C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
懸臂 3
懸臂 1
TH
懸臂 4
C&P12
C&P6
C&P6
C&P12
C&P12
C&P6
取置區 2
取置區 1
SIPLACE HF 系列使用手冊 3 技術資料
軟體版本 SR.505.xx 05/2004 中文版 3.6 取置頭
97
當您訂購 SIPLACE HF 或 HF/3 取置系統時，可以選擇最符合您的需求的取置頭組態。取置機將會
根據您的訂單進行組配及交貨。
如果您希望在當地更換取置頭，我們也有重新組配套件包可供使用。這個套件包除了取置頭之外，
還包括有所需的裝配零件、纜線 … 等。
在更換取置頭之前，您應該先適應工作站和 SIPLACE Pro 軟體。然後系統必須重新校正。
取置頭模組化，也就是讓取置機可更換取置頭來適應生產需求，它的優點是您的機器可以非常容易
的符合您的生產需求，而不必為更新 / 加購機器而增加投資。
3 技術資料 SIPLACE HF 系列使用手冊
3.6 取置頭 軟體版本 SR.505.xx 05/2004 中文版
98
3.6.2 高速取置用 12 取置節 / 取置頭
3

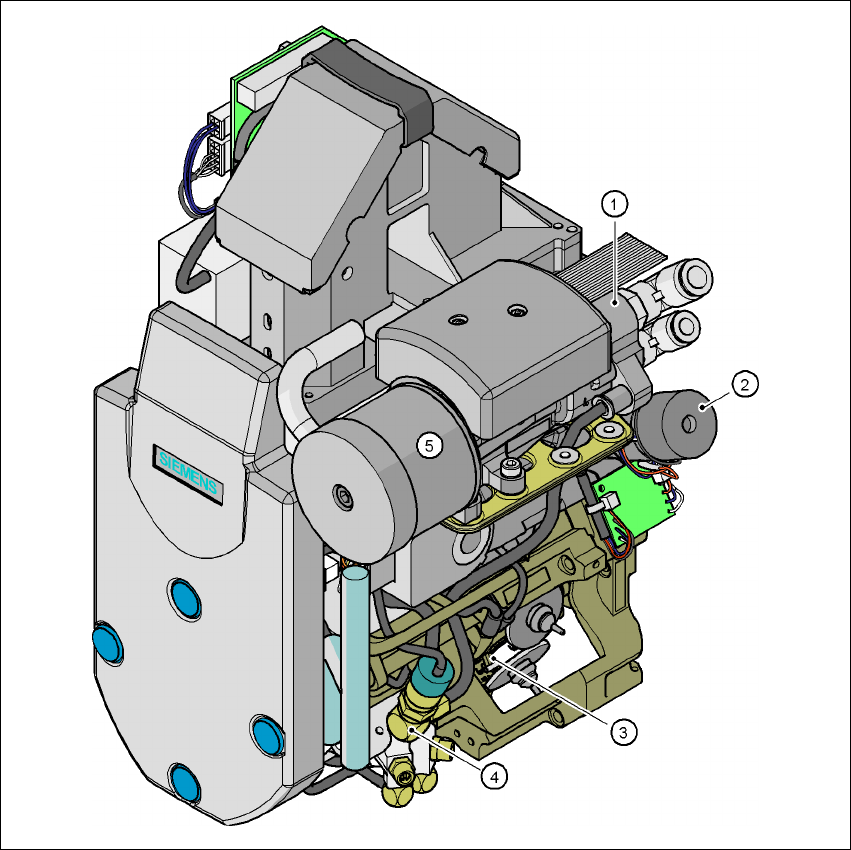

圖 3.6 - 3 12 取置節 / 取置頭－功能組群，Part 1
(1) 真空產生器
(2) 旋轉站，DP 軸
(3) 附 12 個套管 (sleeve) 的星型軸，星形軸
(4) 強制空氣閥
(5) 消音器
