SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
283
7.1.2 6 取置節 / 取置頭的吸嘴更換器
這個吸嘴更換器可以容納最多 6 個吸嘴匣，每個㈲ 6 個吸嘴固定器。㈲兩種吸嘴匣可供選擇：Type
8xx 吸嘴及 Type 9xx 吸嘴的吸嘴匣。吸嘴匣固定在㆒個共用的支架㆖。這些吸嘴匣利用兩個平行銷
定位，並利用固定夾固定在位置㆖。 7
77
7
7

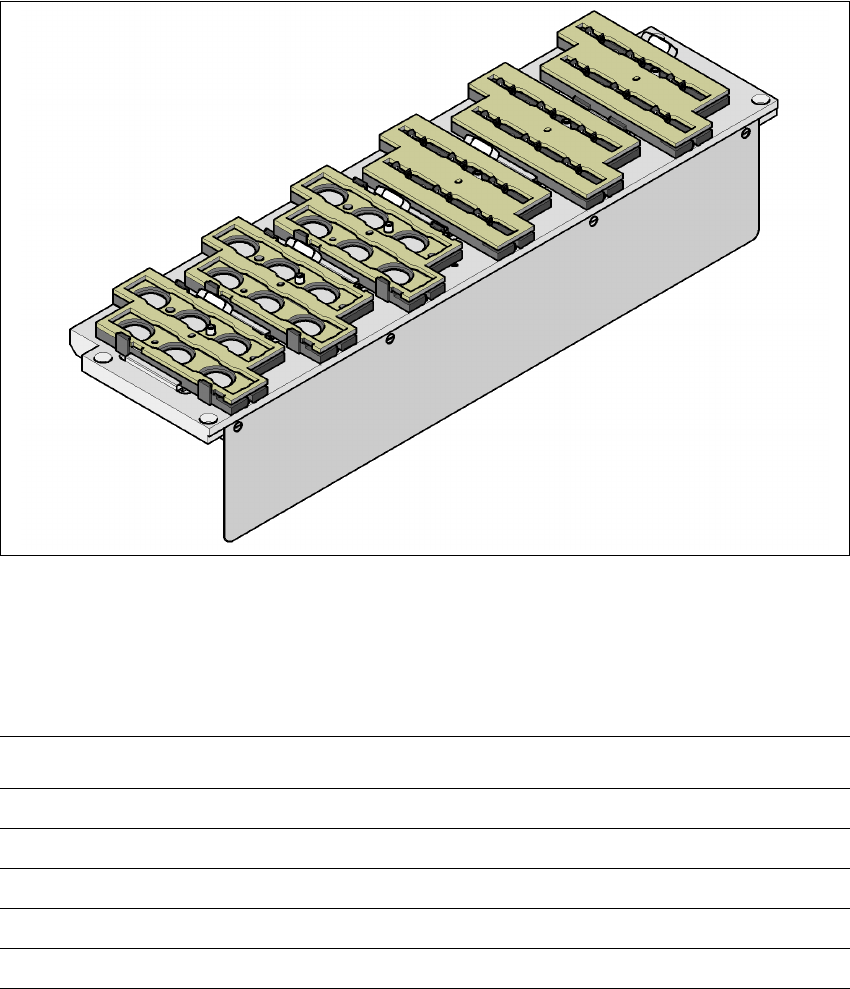

圖 7.1 - 9 6 取置節 / 取置頭的吸嘴更換器
7.1.2.1 技術㈾料
7
6 取置節 / 取置頭的吸嘴更換器
尺寸 ( 長 x 寬 x 高 )
448 x 122.5 x 97.7 mm
2
吸嘴固定器數
6
吸嘴型式
8 xx, 9 xx
開啟及關閉鎖定片所需的時間
< 200 ms
壓縮空氣接頭
0.48 MPa (4.8 bar)
7 工作站擴充 SIPLACE HF 系列使用手冊
7.1 吸嘴更換器 軟體版本 SR.505.xx 05/2004 ㆗文版
284
7.1.2.2 HF 取置機㆖ C&P6 頭的吸嘴更換器位置
6 取置節 / 取置頭的位置 1 及 3 可以安裝 1 個或 2 個吸嘴更換器 ( 圖 7.1 - 10 ㆗的第 1 及 2 ㊠ )。吸 嘴
更換器可以安裝在位置 2 及 4。這使它的總容量可達 6 個吸嘴更換器，即 36 個吸嘴匣和總計 216 個
吸嘴固定器。
7

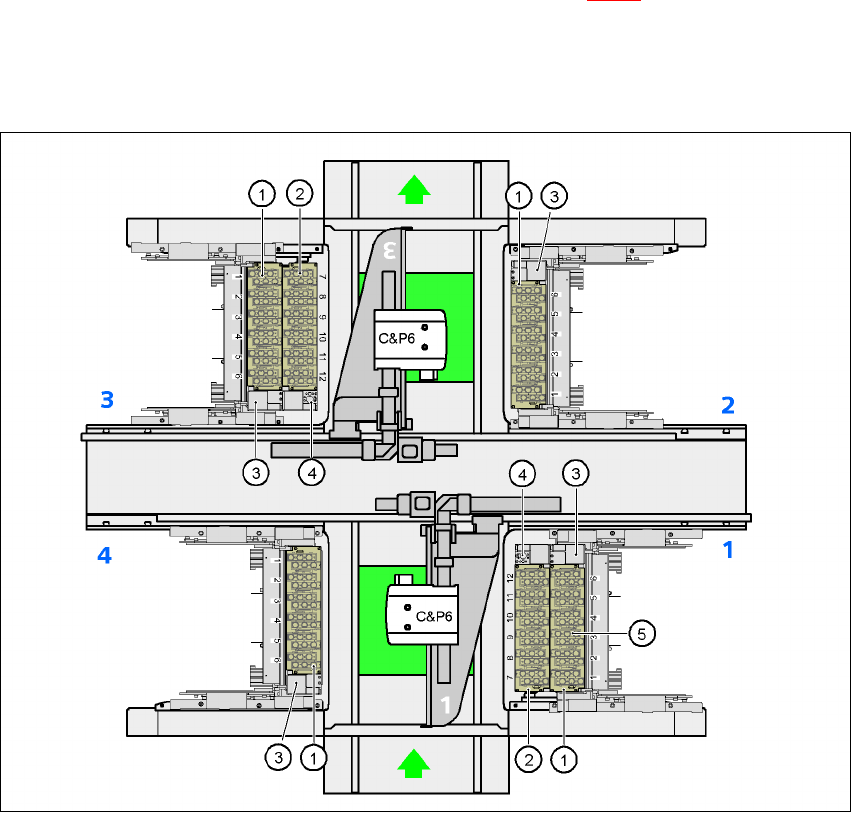

圖 7.1 - 10HF取置機㆖ C&P6 頭的吸嘴更換器位置
(1)"第1列" 吸嘴更換器
(2) " 第 2 列 " 吸嘴更換器
(3) 廢元件回收筒
(4) 吸嘴棄置裝置及回收筒
(5) 吸嘴匣
7
7
7
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.1 吸嘴更換器
285
7.1.2.3 HF/3 取置機㆖ C&P6 頭的吸嘴更換器位置
6 取置節 / 取置頭的位置 1、3 及 4 可以安裝 1 個或 2 個吸嘴更換器 ( 圖 7.1 - 11 ㆗的第 1 及 2 ㊠ )。
位置 2 可以安裝 1 個吸嘴更換器。這使它的總容量可達 7 個吸嘴更換器，即 42 個吸嘴匣和總計 252
個吸嘴固定器。
7

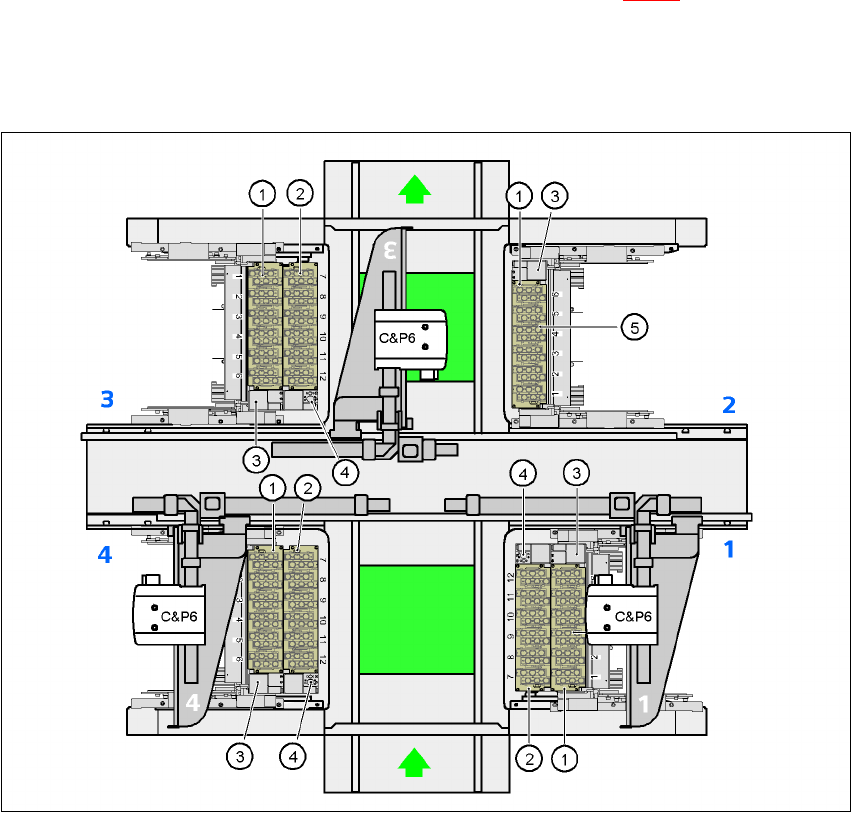

圖 7.1 - 11 HF/3 取置機㆖ C&P6 頭的吸嘴更換器位置
(1)"第1列" 吸嘴更換器
(2) " 第 2 列 " 吸嘴更換器
(3) 廢元件回收筒
(4) 吸嘴棄置裝置及回收筒
(5) 吸嘴匣
