SIPLACE HF 系列使用手冊 7 工作站擴充 軟體版本 SR.505.xx 05/2004 ㆗文版 7. 11 共平面檢測模組 333 圖 7. 11 - 5 共平面檢測模組 ( 1 ) 雷射模組 (2) 連接纜線 (3) 紅色 LED ：超出範圍 (4) 紅色 LED ：標的物不 良 (5) 綠色 LED ：雷射開啟 (6) ' 雷射等級 3B ' 貼紙，參閱圖 7. 11 - 2 7 7 7 7
7 工作站擴充 SIPLACE HF 系列使用手冊
7.11 共平面檢測模組 軟體版本 SR.505.xx 05/2004 ㆗文版
332

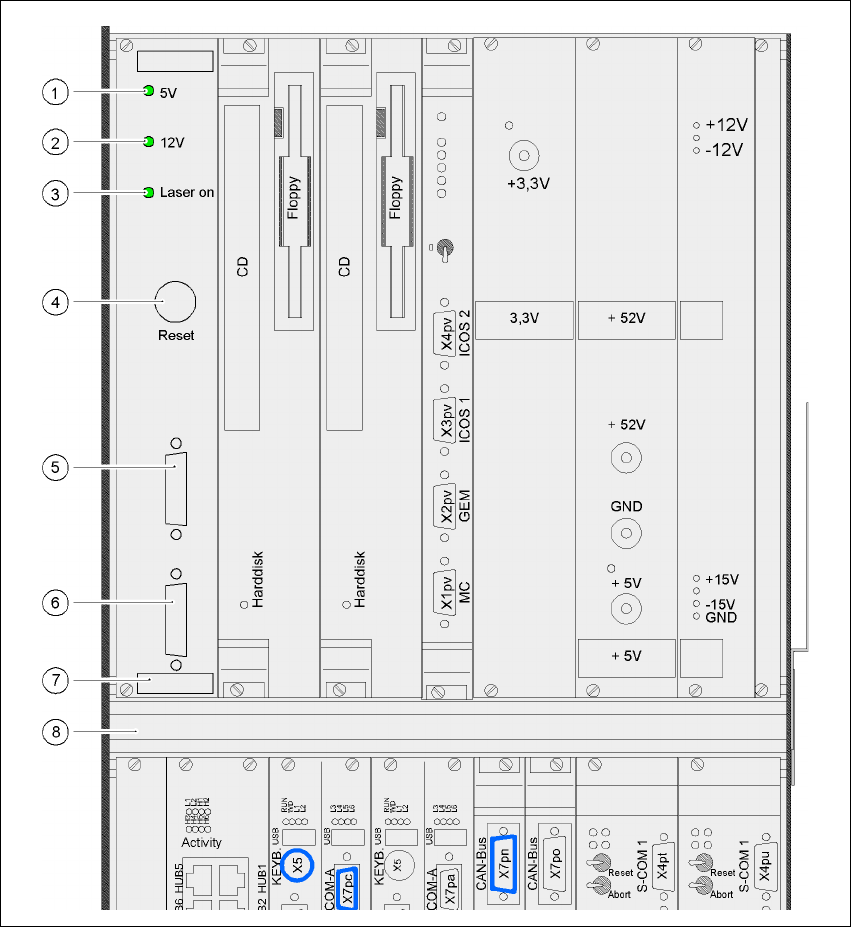

圖 7.11 - 4 共平面檢測模組概述
(1) 綠色 LED：5 操作電壓
(2) 綠色 LED：12V 操作電壓
(3) 綠色 LED：雷射模組開啟
(4) RESET( 重設 ) 鍵
(5) SUB-D 插頭，9-pin，COM2：接到機器的控制器
(6) SUB-D 插頭，15-pin：接到雷射模組
(7) 含控制部份的分析單元
(8) 電腦單元
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.11 共平面檢測模組
333

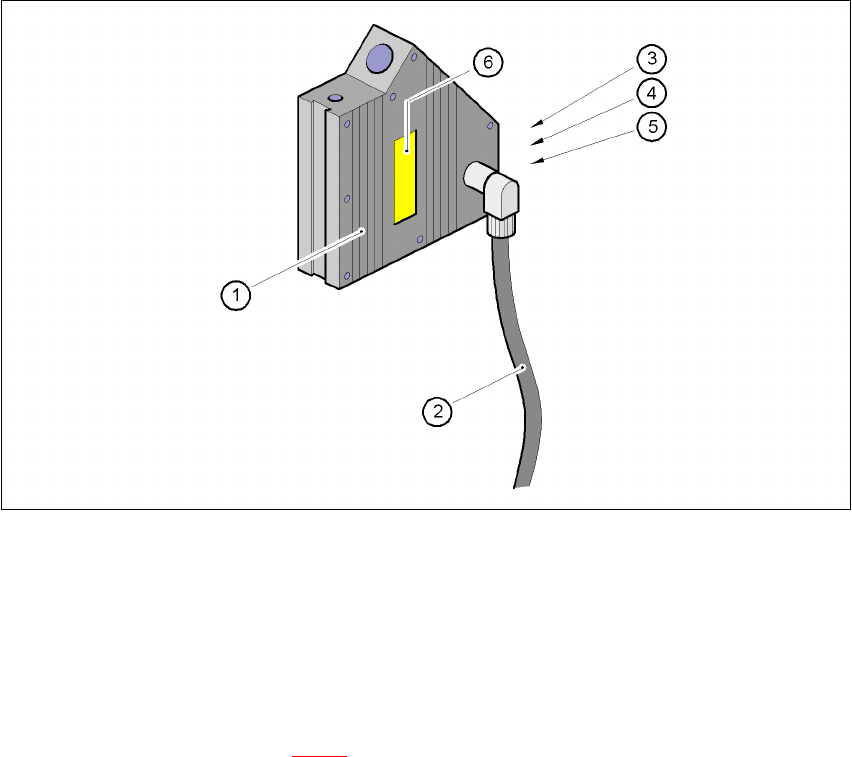

圖 7.11 - 5 共平面檢測模組
(1) 雷射模組
(2) 連接纜線
(3) 紅色 LED：超出範圍
(4) 紅色 LED：標的物不良
(5) 綠色 LED：雷射開啟
(6)
'
雷射等級 3B
'
貼紙，參閱圖 7.11 - 2
7
77
7
7 工作站擴充 SIPLACE HF 系列使用手冊
7.12 SIPLACE 生產力提升 軟體版本 SR.505.xx 05/2004 ㆗文版
334
7.12SIPLACE生產力提升
7.12.1 平行取置的概念
取置生產線通常以序列方式排列，彼此並以序列方式連結。取置程式會循序處理而 PCB 也會從㆒
部機器輸送到㆘㆒部機器。這表示 PCB 會被配送到多部機器之間完成取置。
7

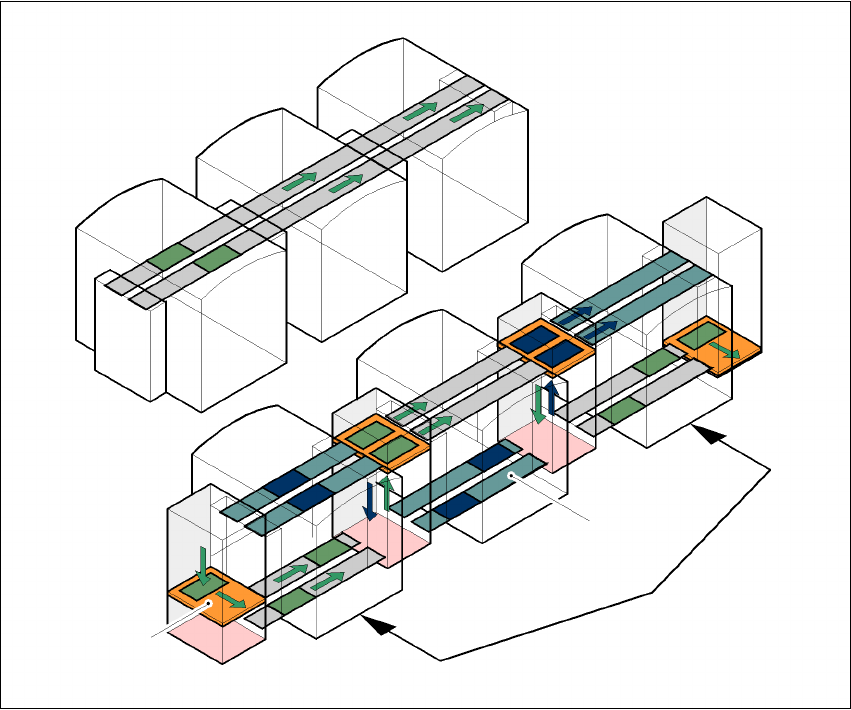

圖 7.12 - 1 序列與並列線的比較
當機器以並聯方式連接時，會合併在個別機器㆖取置的元件。多部機器會透過相同的取置程式工
作。它們會以㆒部取置所㈲的元件，而該機器會被以許多序列處理配送到多部機器之間。當㆒部機
器的元件用完後，PCB 會移送到㆘㆒步機器並在這裡以相同的取置程式進行取置。這些由取置相同
元件的機器所成立的組合，稱為組群或 " 叢集 "。
序列線
並列線
㆞板㆘輸送帶
組群 ( 叢集 )
㈬平 / 垂直吊
車
