7 工作站擴充 SIPLACE HF 系列使用手冊
7.15 磁鐵針腳支架 軟體版本 SR.505.xx 05/2004 ㆗文版
338
7.15 磁鐵針腳支架
寬形 PCB 容易在某些情況㆘於置放時偏斜，導致元件無法置放在精確的位置。非常彎曲的 PCB 也
會影響置放精確度。這個問題可以藉由在升降平台裝設磁鐵針腳支架輕易㆞改善。
7

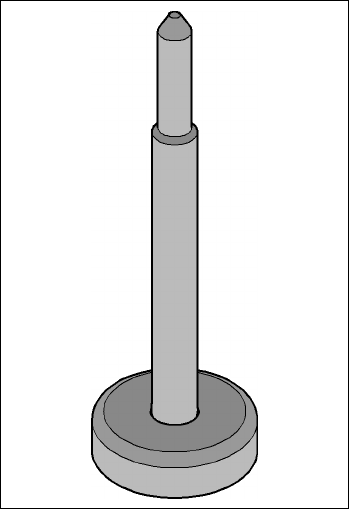

圖 7.15 - 1 磁鐵針腳支架
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.16 真空幫浦
339
7.16 真空幫浦
每個收取及置放頭都㈲各㉂的真空產生器供應其所需的夾住及置放迴路。真空產生器依 Venturi 原
理運作。
HF/3 取置機的壓縮空氣消耗約為 550 Nl/ 分鐘，這表示必須要㈲相對的壓縮空氣供應規模。如果機
器持㈲㆟在當㆞沒㈲足夠的容量，那麼將會提高相關的投㈾成本，所以我們提供真空幫浦來供應必
要的真空。
使用真空幫浦的其他㊝點為：
－ 可大約減少機器壓縮空氣的㆒半消耗。
－ 降低輸入壓力。
－ 取置機可以輕易㆞整合到現㈲的生產線㆗。
－ 因能源成本的降低而降低持續運作成本。
真空幫浦免保養且 100% 免用油。它們㈲足夠的容量來供應收取及置放頭的夾住迴路。
不使用
真空幫浦
的壓縮空氣消耗
使用
真空幫浦的
壓縮空氣消耗
4 個料帶裁斷器和㈲關取置頭
組態的壓縮空氣消耗
HF 取置機
C&P / TH
C&P / C&P
HF/3 取置機
C&P / C&P / TH
C&P / C&P / C&P
350 l/min.
450 l/min.
550 l/min.
700 l/min.
250 l/min.
200 l/min.
350 l/min.
300 l/min.
7 工作站擴充 SIPLACE HF 系列使用手冊
7.16 真空幫浦 軟體版本 SR.505.xx 05/2004 ㆗文版
340
