SIPLACE HF 系列使用手 冊 2 操作安全須知 軟體版本 SR.505.xx 05/2004 中文版 2.8 解除壓縮空氣供氣及釋放壓力 71 2.7.2 關閉總開關後的殘留電壓與放電時間 2 注意 2 為避免資料損失，在關閉自動取 置系統的電源之前 ( 緊急停機除外 )，必須評估下列條件： 2 － 取置系統是否已經完成機 器、設定及作業資料傳輸？ － 取置系統是否已經完成 PCB 處理？ － 取置系統是否已經完成起 動階段？ …
2 操作安全須知 SIPLACE HF 系列使用手冊
2.7 機器上的殘留電壓與放電時間 軟體版本 SR.505.xx 05/2004 中文版
70

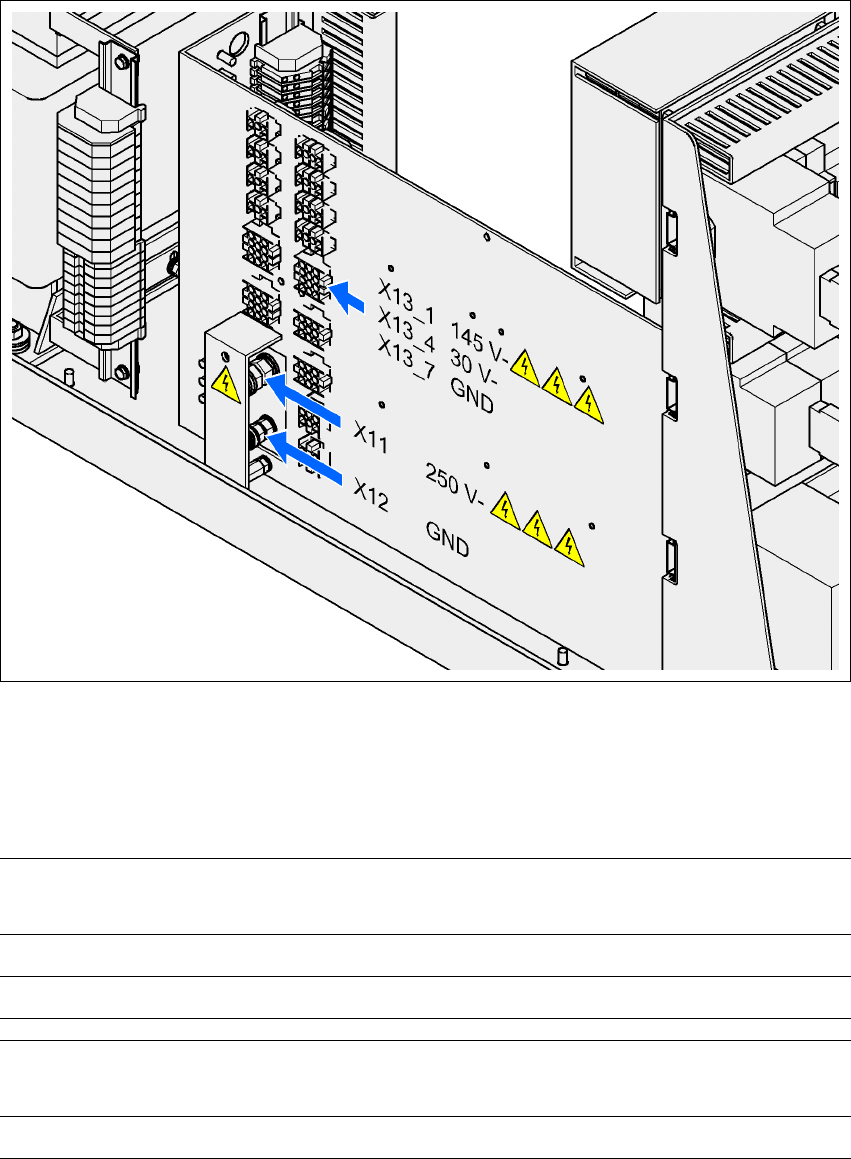

圖 2.7 - 2 電源供應裝置上的測量點
2.7.1 操作電壓及按下緊急停機按鈕後的殘留電壓與放電時間
2
2
2
端子 X11 及 X13_1
測量到 X12( 接地 )
正常情況下
的電壓
緊急停機時的
殘留電壓 放電時間
X11 + 250 VDC < 10 VDC 7 秒
X13_1 + 145 VDC < 10 VDC 50 秒
端子 X13_4
測量到端子 X3_7 (-)
正常情況下
的電壓
緊急停機時的
殘留電壓 放電時間
X13_4 + 30 VDC + 30 VDC -
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.8 解除壓縮空氣供氣及釋放壓力
71
2.7.2 關閉總開關後的殘留電壓與放電時間
2
注意 2
為避免資料損失，在關閉自動取置系統的電源之前 ( 緊急停機除外 )，必須評估下列條件： 2
－ 取置系統是否已經完成機器、設定及作業資料傳輸？
－ 取置系統是否已經完成 PCB 處理？
－ 取置系統是否已經完成起動階段？
2.8 解除壓縮空氣供氣及釋放壓力
取置系統的壓縮空氣的作用壓力設定為 0.50 ± 0.025 MPa (5.0 ± 0.25 bar)。壓縮空氣裝置的位置在圖
2.8 - 1
中顯示為第 1 項。壓縮空氣可以利用關斷閥對取置系統中斷供氣 ( 圖 2.8 - 1 中的第 2 項 )。 2
Æ 使用機器鑰匙來解除蓋板鎖。
Æ 掀開蓋板 ( 參閱圖 2.8 - 1)。
Æ 將關斷閥的撥桿 ( 圖 2.8 - 1 中的第 1 項 ) 從垂直位置撥到水平位置。
Æ 注意看作業壓力計 ( 圖 2.8 - 1 中的第 5 項 )。當開啟自動取置系統的電源時，壓力應在 1 分鐘之內降
到 0 MPa (0 bar)。
注意
當機器開啟後，不要使用關斷閥停止壓縮空氣的供氣超過 30 分鐘。如果您需要長時間關閉壓縮空
氣系統以便進行保養或預防保養工作，您必須從總開關處關閉取置系統，並與主電源分離。
端子 X11、X13_1 及 X13_4
測量到X12(接地)
總電源開關關閉時
的殘留電壓 放電時間
X11 < 10 VDC < 7 秒
X13_1 < 10 VDC < 50 秒
X13_4 < 10 VDC < 2 秒
2 操作安全須知 SIPLACE HF 系列使用手冊
2.8 解除壓縮空氣供氣及釋放壓力 軟體版本 SR.505.xx 05/2004 中文版
72

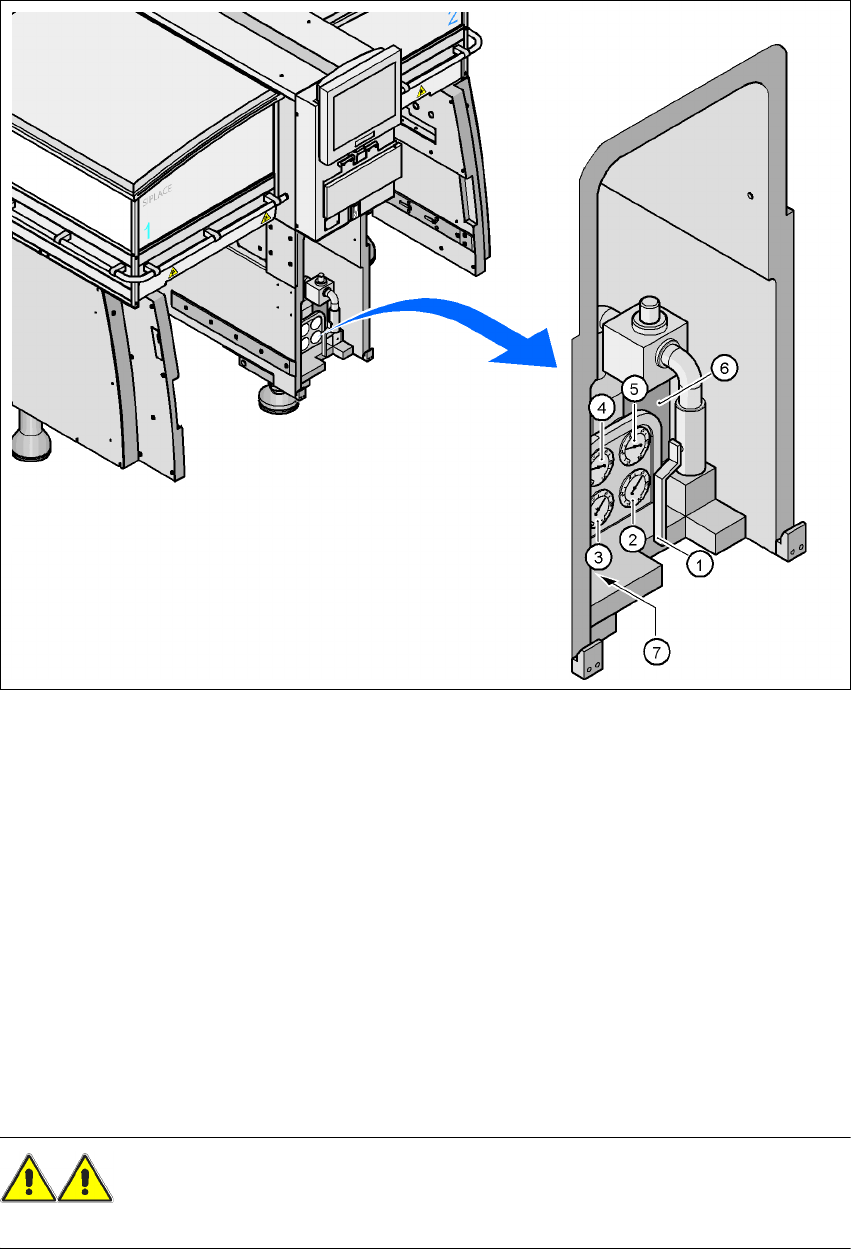

圖 2.8 - 1 取置系統上的壓縮空氣單元
2
(1) 關斷閥
(2) 機器機件供應壓力氣壓計
需求壓力值：0.48 ± 0.025 MPa，4.8 ± 0.25 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
(3) 懸臂分配器供應壓力氣壓計
需求壓力值：0.46 ± 0.01 MPa，4.6 ± 0.1 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
(4) 散裝元件盒送料器供應壓力氣壓計
需求壓力值：0.25 MPa ± 0.05 MPa，2.5 bar ± 0.5 bar ( 顯示範圍：0 - 0.6 MPa，0 - 6 bar)
(5) 輸入壓力氣壓計
需求壓力值：0.5 - 1.0 MPa，5 - 10 bar ( 顯示範圍：0 - 1.0 MPa，0 - 10 bar)
(6) 壓縮空氣濾清器
(7) 固定空氣配接盤的內六角螺絲
警告
在壓縮空氣管線內仍有壓力存在時，絕對不可拆開管線。否則會有受傷的危險。 2
