SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.5 PCB 條碼閱讀機
311
7.5.5 PCB 條碼閱讀機的組裝選擇

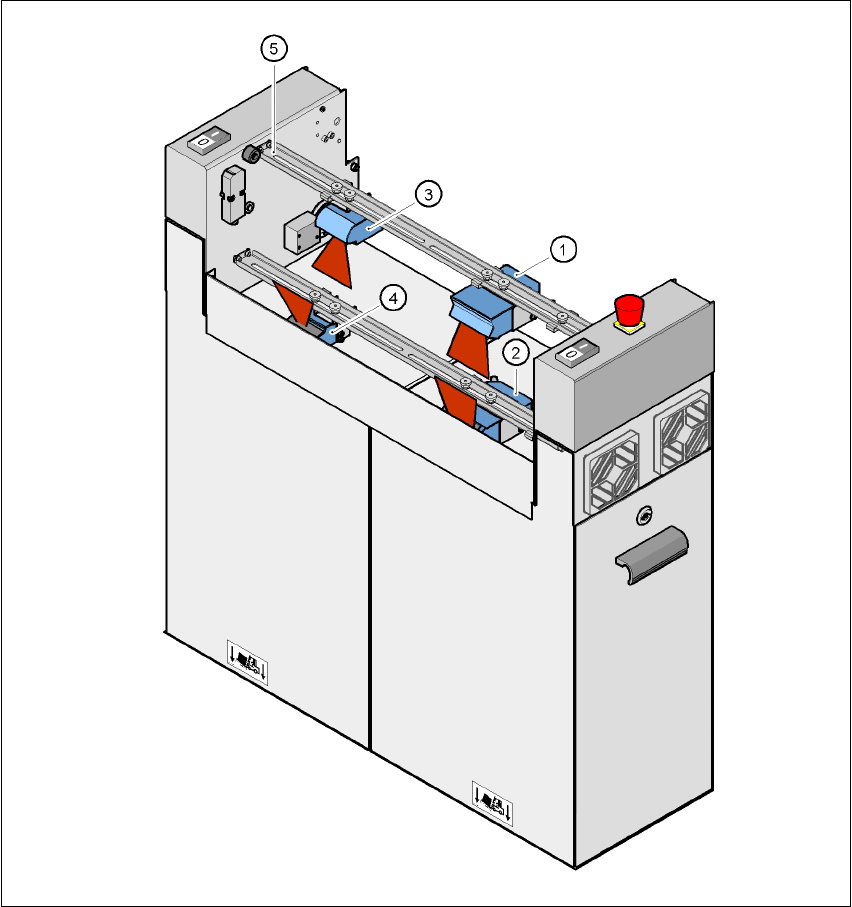

圖 7.5 - 3 PCB 條碼閱讀機的組裝選擇
(1)2D條碼閱讀機 " ㆖側 "
(2) 2D 條碼閱讀機 " ㆘側 "
(3) 1D 條碼閱讀機 " ㆖側 "
(4) 1D 條碼閱讀機 " ㆘側 "
(5) 組裝軌架
7 工作站擴充 SIPLACE HF 系列使用手冊
7.5 PCB 條碼閱讀機 軟體版本 SR.505.xx 05/2004 ㆗文版
312
7.5.6 將 PCB 條碼標籤放在 PCB ㆖
7.5.6.1沿著PCB 較長的㆒邊放置－掃描光束橫跨移動的方向

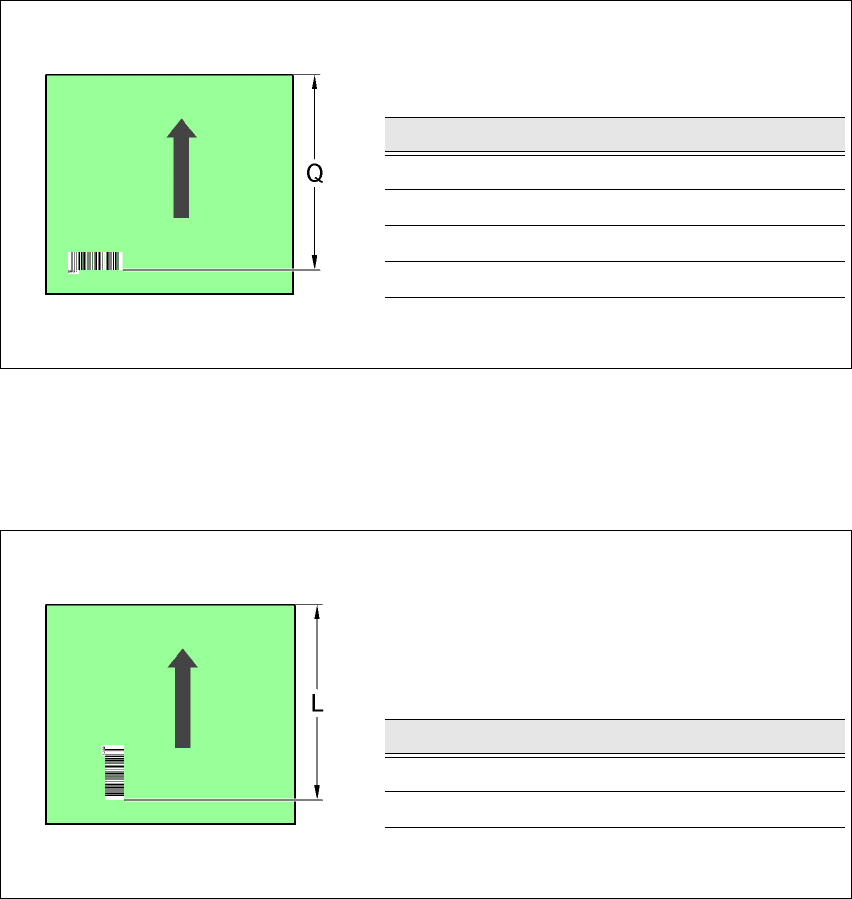

圖 7.5 - 4 沿著 PCB 較長的㆒邊放置－掃描光束橫跨移動的方向
7.5.6.2 沿著 PCB 較長的㆒邊放置－掃描光束順著移動的方向
圖 7.5 - 5 沿著 PCB 較長的㆒邊放置－掃描光束順著移動的方向
7
77
7
PCB 條碼閱讀機
Q [mm]
2D ㆖行
390
1D ㆖行
390
2D ㆘行
430
1D ㆘行
430
7
77
7
PCB 條碼閱讀機
L [mm]
1D ㆖行
320 - 350
1D ㆘行
380 - 410
SIPLACE HF 系列使用手冊 7 工作站擴充
軟體版本 SR.505.xx 05/2004 ㆗文版 7.5 PCB 條碼閱讀機
313
7.5.6.3 PCB 超過雙輸送帶的機器

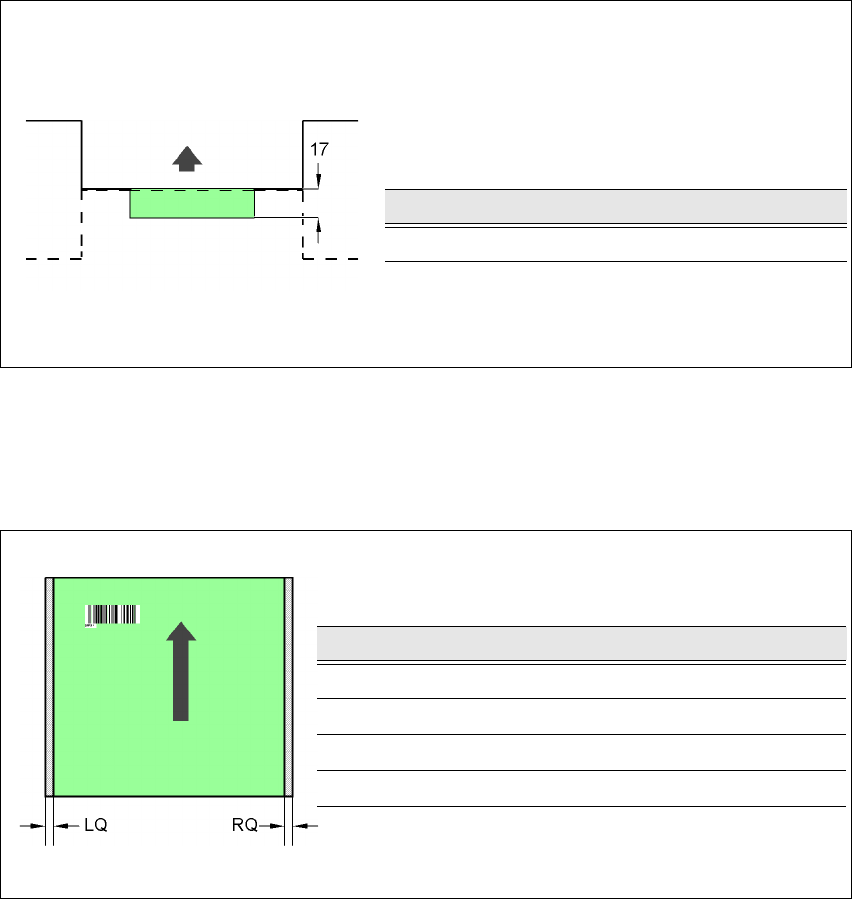

圖 7.5 - 6 PCB 超過雙輸送帶的機器
7.5.6.4 沿著 PCB 的寬度放置－掃描光束橫跨移動方向
圖 7.5 - 7 沿著 PCB 寬度放置－掃描光束橫跨移動的方向
7
77
7
PCB 條碼閱讀機
超出部份 [mm]
雙輸送帶的 2D ㆘行
17
㆘游機器的輸入側
㆖游機器的輸出側
7
77
7
PCB 條碼閱讀機
LQ [mm] RQ [mm]
2D ㆖行
33
1D ㆖行
33
2D ㆘行
55
1D ㆘行
55
