SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.2 警告標籤
37

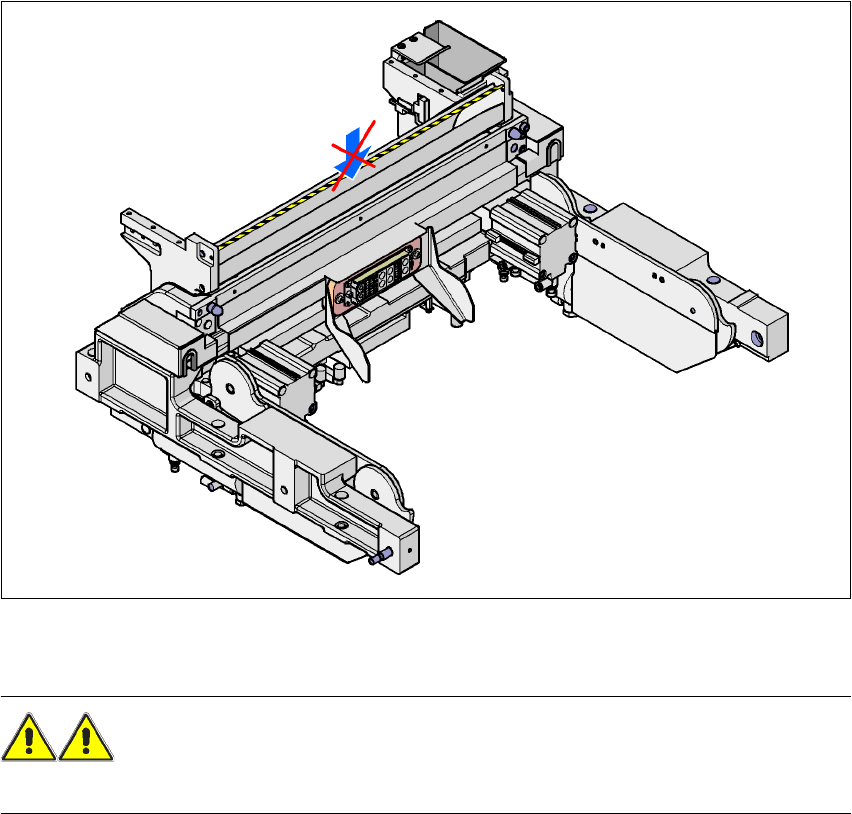

2.2.4 廢料帶導槽上的警告標籤
2
圖 2.2 - 7 廢料帶導槽上的警告標籤
2
警告 2
不要將手伸入廢料帶導槽的開口中。
2 操作安全須知 SIPLACE HF 系列使用手冊
2.2 警告標籤 軟體版本 SR.505.xx 05/2004 中文版
38

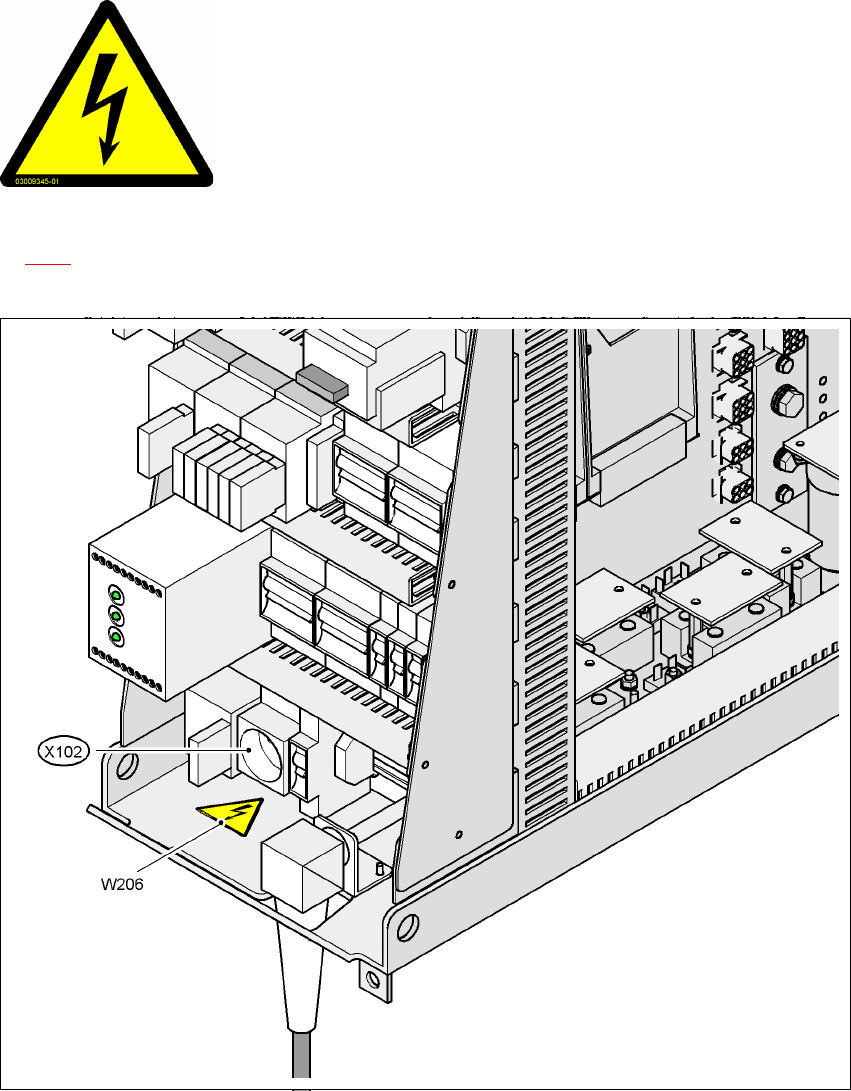

2.2.5 維修插座 X102 上的警告標籤 W206
2
圖 2.2 - 8 中的警告標籤 W206，零件號碼 03009345-01 ( 每一取置系統的數量：1)
圖 2.2 - 8 維修插座 X102 上的警告標籤 W206
2
警告標籤 W206，零件號碼：03009345-01
2
危險電壓！ 2
有標示的零件在總電源開關切斷後仍有電壓存在。
在進行維修之前，請切斷機器的主電源。 2
NAFTA 區域：有電擊或灼傷的危險！ 2
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.2 警告標籤
39
2.2.6 警告標籤 W207
2
警告標籤 W207，零件號碼 03009346-01 ( 每一取置系統的數量：2)
2.2.6.1 軸裝置上的警告標籤 W207
2
圖 2.2 - 9 軸裝置上的警告標籤 W207
警告標籤 W207，零件號碼：03009346-01
2
2
主電源電壓！ 2
關閉總電源開關，並等候 30 秒直到電容器完全放電為止。 2
NAFTA 區域：有電擊或灼傷的危險！ 2
