SIPLACE HF 系列使用手 冊 2 操作安全須知 軟體版本 SR.505.xx 05/2004 中 文版 2.9 關閉總電源開關後的取置系統通 電狀況 73 2.9 關閉總電源開關後的取置系統通電狀況 2 圖 2.9 - 1 機器上的電源位置 2 2 警告 取置系統使用 3 x 208 VAC、3 x 230 VAC、3 x 380 VAC、3 x 400 VAC 或 3 x 415 V AC ± 5 %，50/60 Hz 的主電…
2 操作安全須知 SIPLACE HF 系列使用手冊
2.8 解除壓縮空氣供氣及釋放壓力 軟體版本 SR.505.xx 05/2004 中文版
72
圖 2.8 - 1 取置系統上的壓縮空氣單元
2
(1) 關斷閥
(2) 機器機件供應壓力氣壓計
需求壓力值：0.48 ± 0.025 MPa，4.8 ± 0.25 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
(3) 懸臂分配器供應壓力氣壓計
需求壓力值：0.46 ± 0.01 MPa，4.6 ± 0.1 bar ( 顯示範圍 0 - 0.6 MPa，0 - 6 bar)
(4) 散裝元件盒送料器供應壓力氣壓計
需求壓力值：0.25 MPa ± 0.05 MPa，2.5 bar ± 0.5 bar ( 顯示範圍：0 - 0.6 MPa，0 - 6 bar)
(5) 輸入壓力氣壓計
需求壓力值：0.5 - 1.0 MPa，5 - 10 bar ( 顯示範圍：0 - 1.0 MPa，0 - 10 bar)
(6) 壓縮空氣濾清器
(7) 固定空氣配接盤的內六角螺絲
警告
在壓縮空氣管線內仍有壓力存在時，絕對不可拆開管線。否則會有受傷的危險。 2
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.9 關閉總電源開關後的取置系統通電狀況
73
2.9 關閉總電源開關後的取置系統通電狀況
2
圖 2.9 - 1 機器上的電源位置
2
2
警告
取置系統使用 3 x 208 VAC、3 x 230 VAC、3 x 380 VAC、3 x 400 VAC 或 3 x 415 VAC ± 5%，50/60 Hz
的主電壓。這表示系統的某些部份可能存在有致命的電壓－即使是總電源開關關閉之後。取置系統
不正確的使用，可能會因此而造成人員死亡、嚴重傷害或者設備嚴重損壞。 2
Æ 請隨時遵循適用的意外防治及 DIN 法規 ( 特別是 DIN EN 60 204，第一條 )。
Æ 只有合格且受過訓練的人員才能開啟電源供應裝置上的保護蓋板。
(1) 總電源開關
2 操作安全須知 SIPLACE HF 系列使用手冊
2.9 關閉總電源開關後的取置系統通電狀況 軟體版本 SR.505.xx 05/2004 中文版
74
2

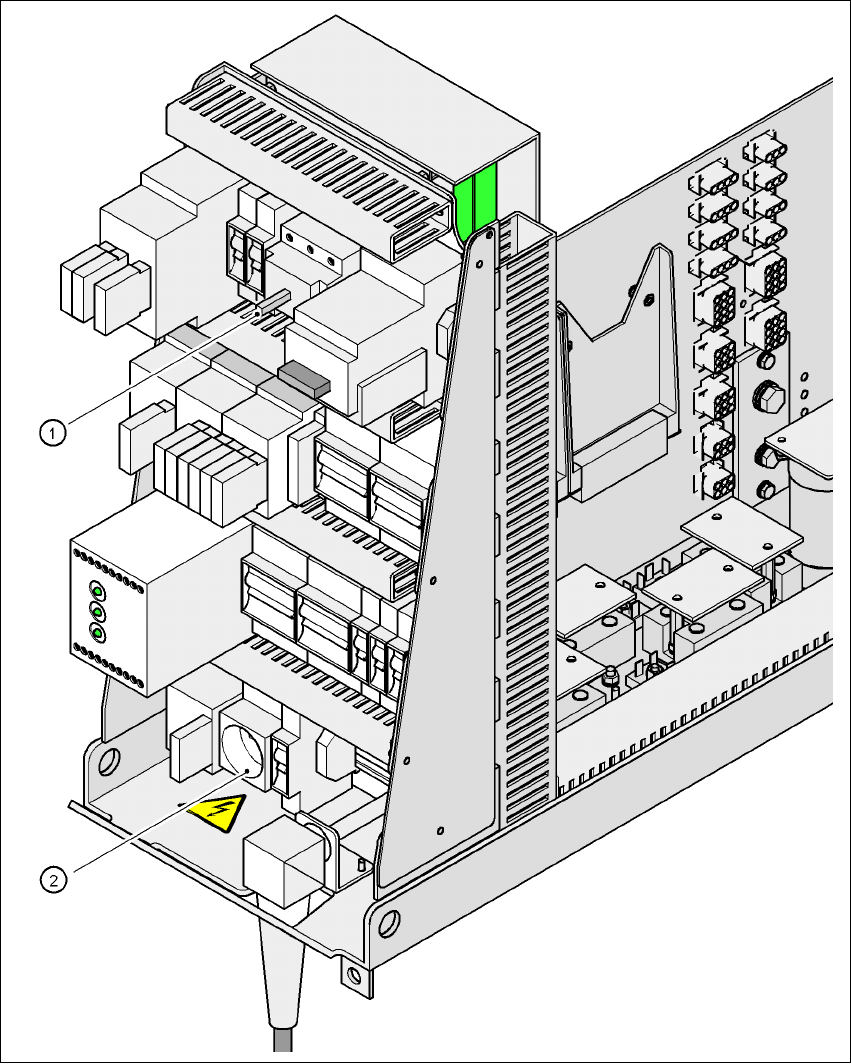

圖 2.9 - 2 總電源開關及維修插座的位置
2
(1) 總電源開關
(2) 維修插座
