6 元件處置 SIPLACE HF 系列使用手冊 6.3 料站 台車 軟體版 本 SR.505.xx 05/2004 ㆗文版 258 － 料站台車與取 置機的靠接非 常精確，甚㉃ 可㊜合用來處 理 020 1元 件 。 － 料站台車可以 調整到 830 mm 、 900 mm 、 930 mm 及 950 mm 的 PC B 輸送高度 ， 只需要幾個 簡單的動作 。 － 料帶容器可以 用來設置直徑 最多為 1 5" 的料帶 捲…
SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.3 料站台車
257
請㊟意： 6
66
6
在外部組裝位置㆖，您需要㈲外部電源為料站台車供電 ( 參閱 264 頁第 6.3.5 節 )。
6
66
6

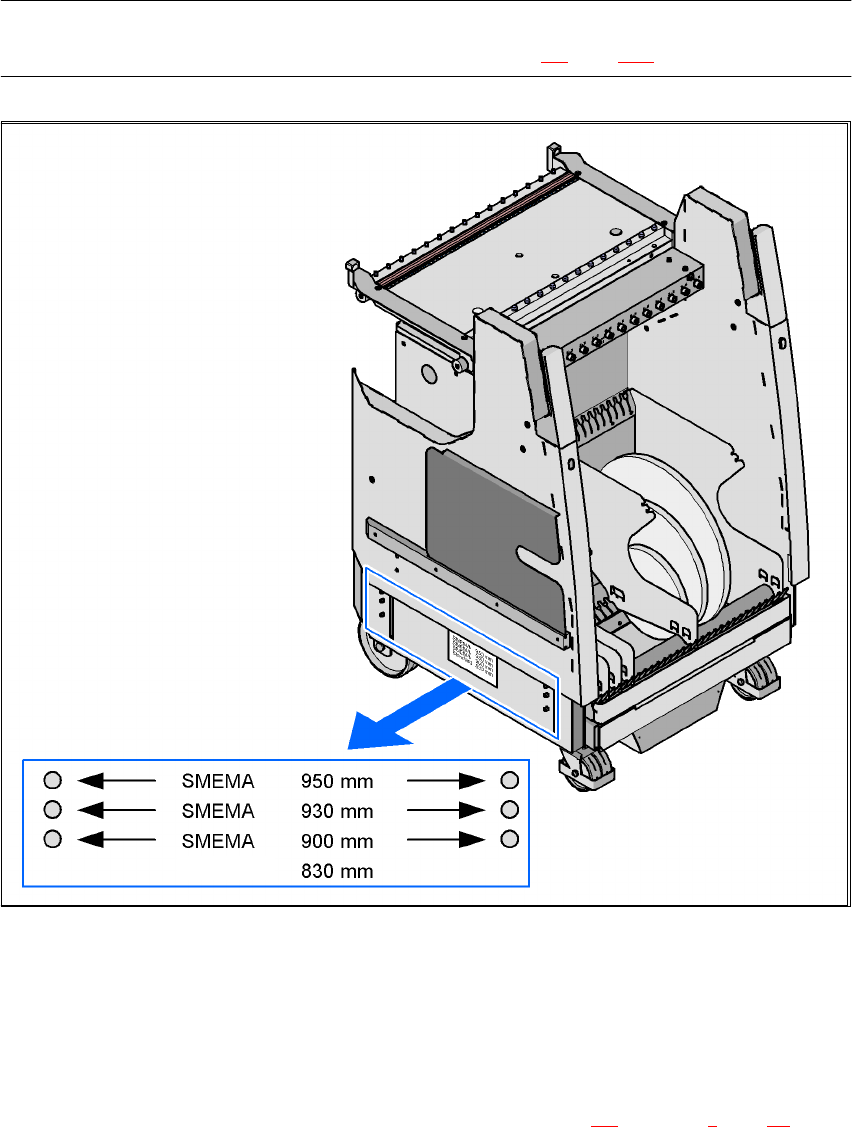

圖 6.3 - 2 PCB 輸送高度為 950 mm 的料站台車
6
位置的設計相當重視㆟體工㈻以及操作安全性。 6
66
6
－ 台車的搬移非常容易。
－ 不須插接插頭為料站台車供電及供應壓縮空氣。這同樣也㊜用於通訊的銜接。
－ 料站台車使用靠接單元進行靠接或分離。這個裝置的說明前面第 225
頁起的第 5 章第 5.9 節。它
也整合在安全、電源及通訊迴路㆗，或者從這個迴路㆗被㆗斷。電子近接開關時會發出訊號顯
示料站台車的靠接是否正確。
標準
6 元件處置 SIPLACE HF 系列使用手冊
6.3 料站台車 軟體版本 SR.505.xx 05/2004 ㆗文版
258
－ 料站台車與取置機的靠接非常精確，甚㉃可㊜合用來處理 0201元件。
－ 料站台車可以調整到830 mm、900 mm、930 mm及950 mm的PCB輸送高度，只需要幾個簡單的動作。
－ 料帶容器可以用來設置直徑最多為 15" 的料帶捲盤 ( 選用配備最多可達 19")。
－ 每部料站台車都㈲獨㉂的辨識號碼。
SIPLACE HF 系列使用手冊 6 元件處置
軟體版本 SR.505.xx 05/2004 ㆗文版 6.3 料站台車
259
6.3.1 料站台車的構造
料站台車基本㆖是由㆒個底盤、㆒個安裝送料器的元件送料器平台、㆒個通訊單元、㆒個料帶捲盤
容器以及㆒個廢料帶容器所構成的。 6
66
6
6
66
6

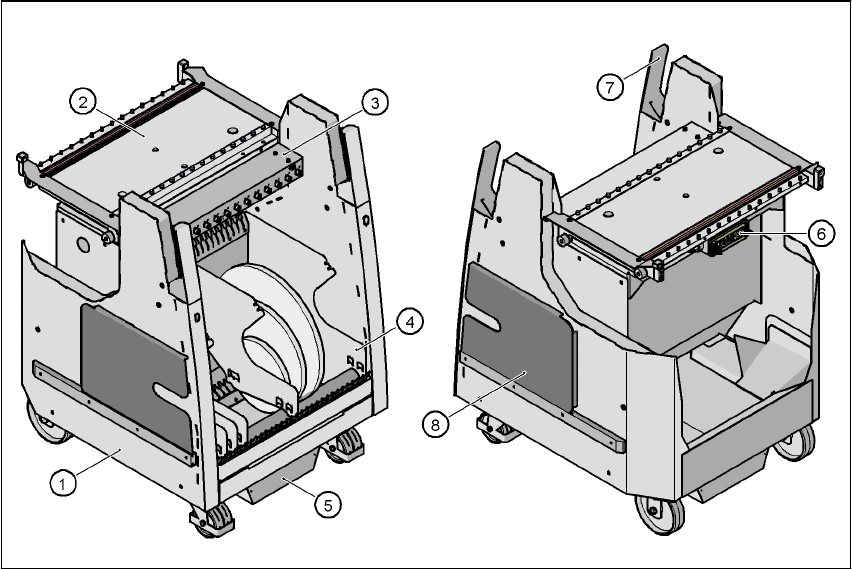

圖 6.3 - 3 料站台車：正面及後側視圖
(1) 底盤
(2) 元件送料器平台
(3) 通訊單元
(4) 料帶捲盤容器
(5) 廢料帶容器
(6) 電源模組、通訊及安全迴路的介面
(7) 把手
(8) 放置列㊞組裝表單的袋子
