2.5.3 關於從收取及置放頭拆卸吸嘴的安全指示
注意
手指有遭尖銳吸嘴傷害的危險 2
在將吸嘴從處於收取及置放頭位置的取置頭上的套管 (sleeve) 上 ( 圖 2.5 - 2
第 2 項 ) 拆卸時，請小心
您的手指。
從套管 (sleeve) 上以手動方式將吸嘴拆下的程序如下： 2
Æ 將您要拆卸吸嘴的套管 (sleeve) 調整到拆卸位置上 ( 第 1 項 )。
Æ 在這裡將吸嘴從套管 (sleeve) 上拆下。
2

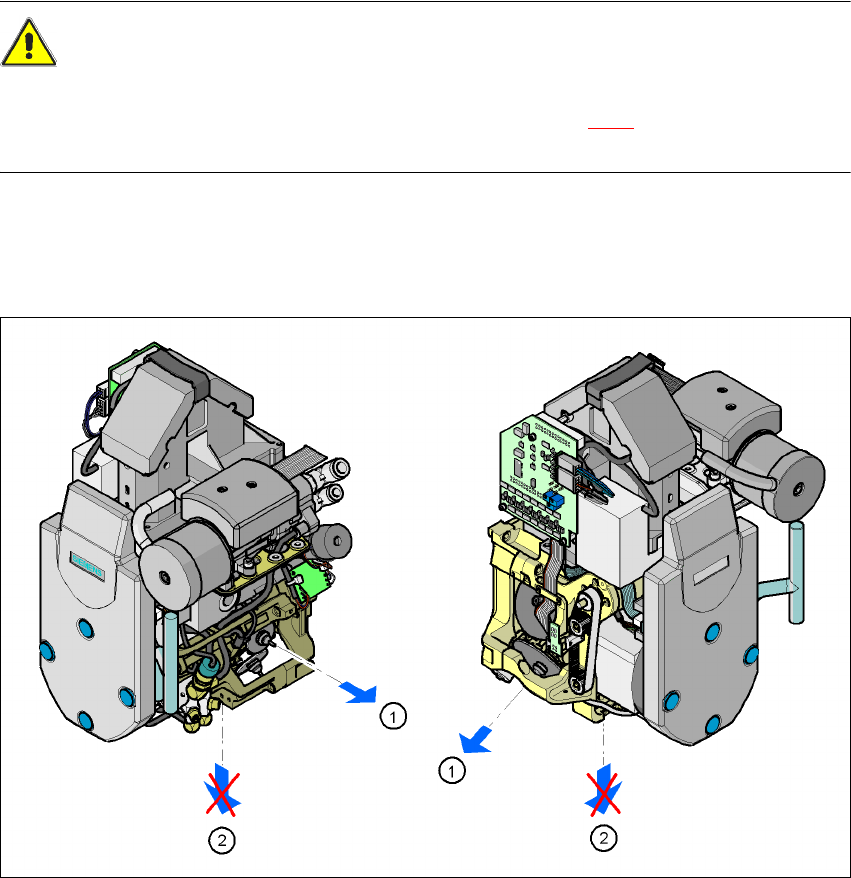

圖 2.5 - 2 手動更換吸嘴時的套管 (sleeve) 位置
2
(1) 套管 (sleeve) 與吸嘴的拆卸位置
(2) 拾取及置放位置
SIPLACE HF 系列使用手冊 2 操作安全須知
軟體版本 SR.505.xx 05/2004 中文版 2.5 機器操作的安全指示
51
2.5.4 關於手動移動雙取置頭 (TwinHead)Z 軸的安全指示
注意
遭雙取置頭 (TWINHEAD) 壓傷的危險 2
不可用手推回歸裝置的緩衝檔來移動 Z 軸。氣壓筒的強力彈力可能會因緩衝檔反彈而傷害您的手
指。當活塞桿彈簧回到它的起始位置時，這項指示同樣也適用於雙取置頭 (TwinHead) 的內部。
2

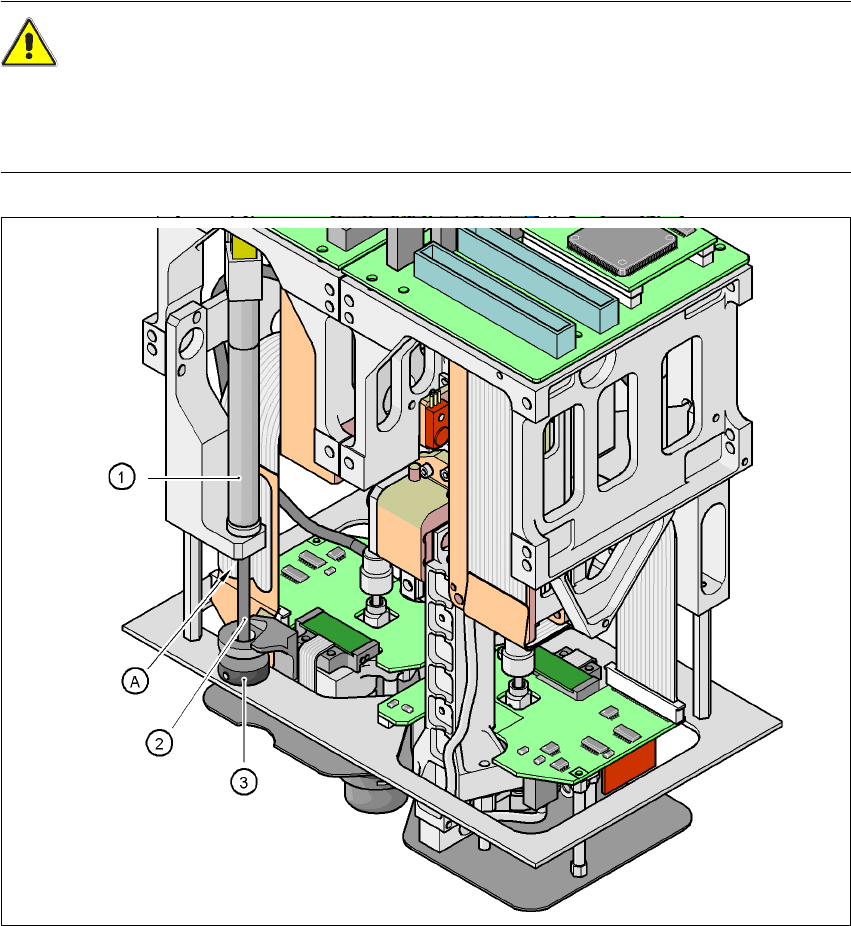

圖 2.5 - 3 雙取置頭 (TwinHead) 上回歸裝置的夾傷危險性
2
(1) 回歸裝置，壓縮空氣氣壓筒
(2) 活塞桿
(3) 回歸裝置緩衝檔
(A) 有壓傷手指的危險
2 操作安全須知 SIPLACE HF 系列使用手冊
2.5 機器操作的安全指示 軟體版本 SR.505.xx 05/2004 中文版
52
2.5.5 更換取置頭時，關於雙取置頭 (TwinHead) 元件攝影機的安全指示
警告 2
在將取置頭由雙取置頭 (TwinHead) 變更為收取及置放頭時，雙取置頭 (TwinHead) 的元件檢視攝影
機 ( 靜止，Type 22，50 x 40 及 type 20，8 x 8) 必須拆下，否則收取及置放頭會碰撞到攝影機外殼。
2

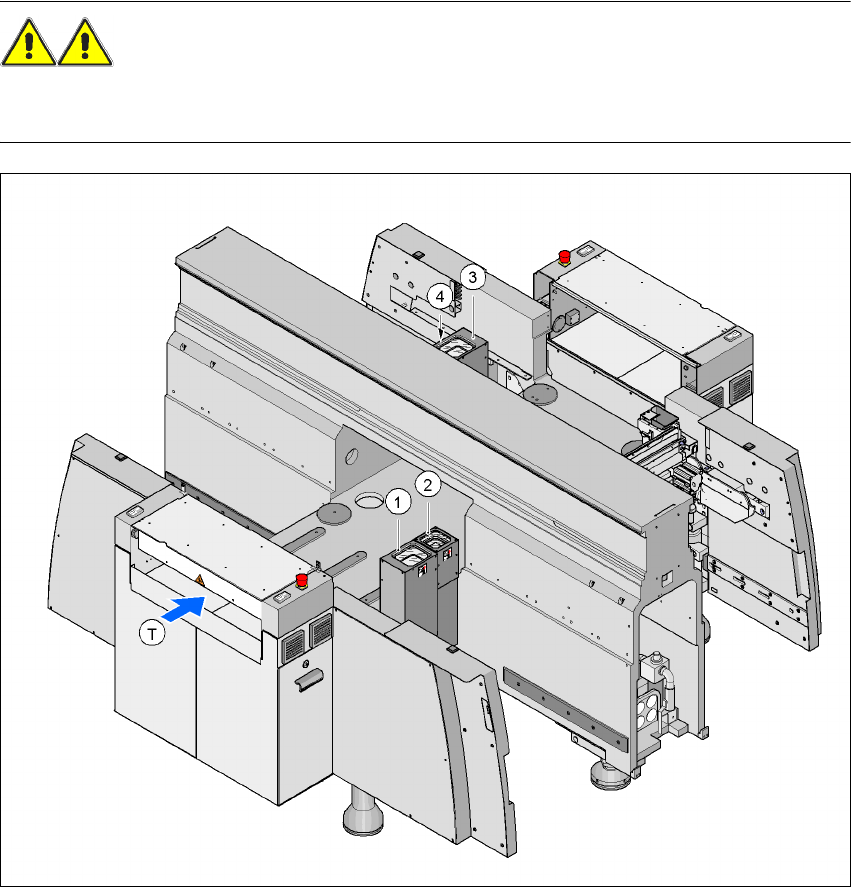

圖 2.5 - 4 更換取置頭時，關於雙取置頭 (TwinHead) 檢視模組的安全指示
2
(1) 組裝位置、元件檢視攝影機 ( 靜止、P&P (Type 22) 50 x 40)、位置 1 (HF 及 HF/3)
(2) 組裝位置、元件檢視攝影機 ( 靜止、P&P (Type 20) 8 x 8)、位置 1 (HF 及 HF/3)
(3) 組裝位置，元件檢視攝影機的構造 ( 靜止、P&P (Type 22) 50 x 40)，位置 3 (HF)
(4) 組裝位置，元件檢視攝影機的構造 ( 靜止、P&P (Type 20) 8 x 8)，位置 3 (HF)
