SIPLACE HF 系列使用手 冊 4 組立與啟用 軟體版本 SR.505.xx 05/2004 中 文版 4.5 取置機的組立 203 4.5.15.1 拆卸料站台車靠接單元上的空氣連接管線 4 圖 4.5 - 24 料站台車靠接單元的 氣壓筒上的空氣接頭 4 (1) M24 x 80 六角 頭螺絲 (2) 料站台車靠接 單元 (3) 氣壓筒 (4) 空氣接頭，六 角螺帽 M10 4 Æ 使用尺寸 17 的開口扳手來拆卸靠接單元上的…
4 組立與啟用 SIPLACE HF 系列使用手冊
4.5 取置機的組立 軟體版本 SR.505.xx 05/2004 中文版
202
(4) M24 x 90 內六角螺絲
Æ 檢查所需的 PCB 輸送高度。
Æ 如果取置機已經排列對齊，則使用尺寸19的內六角扳手鎖緊內六角螺絲M24x90(位置4)來固定所
有機器腳架上的夾頭 ( 第 3 項 )。
Æ 轉鬆 "HS50" 機器腳架，直到確實落在地面上為止。
Æ 請確定 "HS50" 機器腳架沒有轉鬆到機器無法再調整的地步。
4
4
4
4
4
4
4

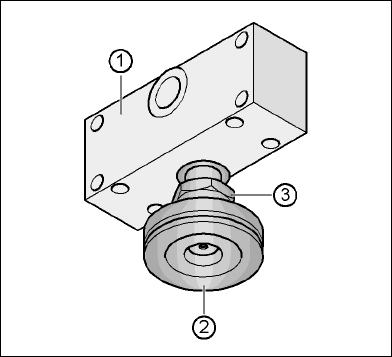

Fig. 4.5 - 23
"HS50" 機器腳架的對正及鎖定
(1) 間隔器
(2) "HS50" 機器腳架
(3) M24 鎖緊螺帽
4
Æ 使用水平儀來確定取置機有精確的定位。
Æ 將空氣連接管線裝配到靠接單元的氣壓筒上(如果先前已經拆下來調整830 mm的PCB輸送高度)。
Æ 使用尺寸 65 的開口扳手來鎖緊 M24 鎖緊螺帽 ( 第 4 項 )。
SIPLACE HF 系列使用手冊 4 組立與啟用
軟體版本 SR.505.xx 05/2004 中文版 4.5 取置機的組立
203
4.5.15.1 拆卸料站台車靠接單元上的空氣連接管線
4
圖 4.5 - 24 料站台車靠接單元的氣壓筒上的空氣接頭
4
(1) M24 x 80 六角頭螺絲
(2) 料站台車靠接單元
(3) 氣壓筒
(4) 空氣接頭，六角螺帽 M10
4
Æ 使用尺寸 17 的開口扳手來拆卸靠接單元上的空氣連接管線。
4 組立與啟用 SIPLACE HF 系列使用手冊
4.6 將料站台車調整到 PCB 輸送高度 軟體版本 SR.505.xx 05/2004 中文版
204
4.6 將料站台車調整到 PCB 輸送高度
料站台車只需要簡單的幾個動作，就可以設定為下列 PCB 輸送高度： 4
830 mm ± 15 mm 標準高度
900 mm ± 15 mm SMEMA 高度
930 mm ± 15 mm SMEMA 高度
950 mm ± 15 mm SMEMA 高度 4
4
圖 4.6 - 1 PCB 輸送高度為 950 mm 的料站台車
(1) 標示高度的銷
(2) 料站台車，上部
(3) 料站台車，底盤
標準
